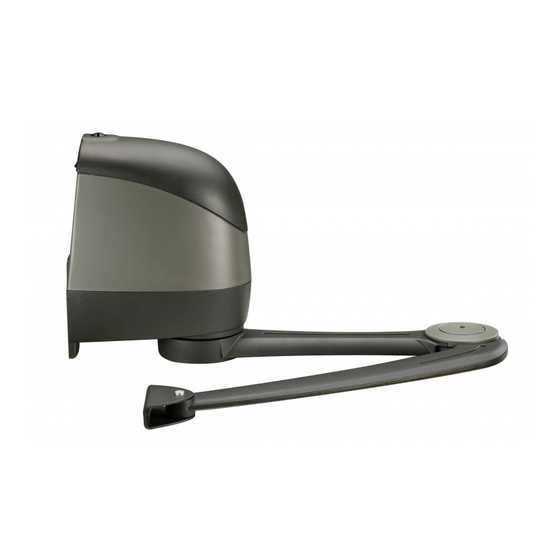

Drehtorantrieb
Gebrauchsanweisung
AXOVIA 220A
1 216 017
(zweiflügelig)
© by SOMFY GmbH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOMFY AXOVIA 220A

  • Seite 1 Drehtorantrieb Gebrauchsanweisung AXOVIA 220A 1 216 017 (zweiflügelig) © by SOMFY GmbH...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Drehtorantrieb AXOVIA 220A Information Allgemeine Sicherheitshinweise Vorbereitung Sicherheitshinweise Packungsinhalt prüfen Werkzeuge bereitlegen Beschreibung der Elektronik-Box Montage Prüfungen vor der Montage Montage Notentriegelung Antenne Anschließen des Motors an die Elektronik-Box Einstellungen Einstellverfahren Speichern der Fernsteuerung Speicherverfahren Löschen der Sender Programmieren Schließautomatik...
  • Seite 3: Information

    Information Ihr neuer SOMFY Drehtorantrieb AXOVIA 220A In dieser Gebrauchsanweisung wird der Drehtorantrieb AXOVIA 220A für ein zweiflügeliges Tor beschrieben. Informationen zum Warnhinweise Aufbau dieser Ge- Warnhinweise sind nach Gefahrenklassen unterteilt: brauchsanweisung Lebensgefahr oder Verletzungsgefahr! Wenn der darauf folgende Warnhinweis nicht befolgt wird, besteht Gefahr für das Leben oder von schweren Verletzungen an Personen oder von Sachschäden.
  • Seite 4: Vorbereitung

    Alle mit 230 V gespeisten Beleuchtungseinrichtungen, die an den Ausgang „Beleuchtung“ angeschlossen sind, müssen geerdet sein oder eine Doppelisolierung aufweisen. – Der elektrische Antrieb Axovia 220A dient zum Öffnen und Schließen von Drehtoren zur Verwendung im privaten Bereich. – Das Anschließen der 230V-Leitung darf nur durch eine Elektrofachkraft durchgeführt werden (laut VDE 0100).
  • Seite 5: Packungsinhalt Prüfen

    Vorbereitung Drehtorantrieb AXOVIA 220A Packungsinhalt prüfen Lieferumfang Typ AXOVIA 220A Motor 2 Stück Schraube für Zugentlastung 8 Stück Arm-Motor 2 Stück Erdungsschraube 1 Stück Arm-Tor 2 Stück Unterlegscheibe Erdung 1 Stück Befestigungsbügel Tor 2 Stück Unterlegscheibe 12 x 27 Flansch 8 Stück...
  • Seite 6: Werkzeuge Bereitlegen

    Vorbereitung Drehtorantrieb AXOVIA 220A Werkzeug bereitlegen Beschreibung der Elektronik-Box 1 + 2 Antenne 3 + 4 Lichtschranke 3 + 5 Schaltung für totale Öffnung 3 + 6 Schaltung für Öffnung Fußgänger 3 + 7 Ausgang zur Versorgung des Zubehörs (24 V DC / 12 V AC) 8 + 9 Warnleuchte (Ausgang blinkend 24 V –...
  • Seite 7: Montage

    Bei Pfeilern, die nicht genau im Lot sind, muss eine Befestigungsplatte verwendet werden. Wenn eines der Befestigungslöcher nicht am Pfeiler anliegt oder sich in der Nähe der Pfeilerecke befindet, ist es ebenfalls unbedingt erforderlich, die SOMFY- Befestigungsplatte für unebene Pfeiler zu verwenden.
  • Seite 8: Montage

    Montage Drehtorantrieb AXOVIA 220A Anm.: Die angegebenen Werte wurden für die dargestellte Konfiguration berechnet (Achse Montage der Torangeln und Achse des Flügels identisch). Falls diese beiden Achsen nicht identisch wären (versetzte Angeln), würden die Werte des maximalen Öffnungswinkels der beiden Flügel verkleinert.
  • Seite 9 Montage Drehtorantrieb AXOVIA 220A Eine Waagerechte AH in der Mitte der Verstärkung im rechten Winkel zur Drehachse des Tors ziehen. Diese Achse am Pfeiler bis zum Schnittpunkt mit AM verlängern. Schablone auf dem Schnittpunkt der beiden Achsen anordnen und bohren.
  • Seite 10: Notentriegelung

    Montage Drehtorantrieb AXOVIA 220A Arme ohne Einsatz von Werkzeug zusammenfügen, um die Ringe nicht zu beschädigen. Notentriegelung Antrieb mit Hilfe des Drehknopfes an der Oberseite des Motors entriegeln. Die Arme können nun von Hand bewegt werden. Arme bitte langsam betätigen, um eine Beschädigung des Motors...
  • Seite 11 Montage Drehtorantrieb AXOVIA 220A Löcher für die Befestigung der Bügel am Tor markieren. Nochmals Arme auf waagerechte Ausrichtung prüfen, Arme entfernen, bohren und Bügel befestigen. Montage der Kabeldurchführungen an den beiden Motoren.
  • Seite 12: Antenne

    Montage Drehtorantrieb AXOVIA 220A Siehe Sicherheitsanweisungen Seite 2 Achtung! Es kann erforderlich sein, die Befestigungsmutter des Flanschs zu entfernen, um Schraube (A) festschrauben zu können. Netzerdleitung an die zu diesem Zweck vorgesehene Stelle anschließen. Originalantenne Antenne Die Position und das Ausrichten der Antenne sind für das richtige Funktionieren des Funksystems erforderlich (siehe nachstehend).
  • Seite 13: Anschließen Des Motors An Die Elektronik-Box

    Montage Drehtorantrieb AXOVIA 220A Anschließen des Elektronik links Motors an die oder rechts, Elektronik-Box unabhängig davon, welcher Flügel zuerst öffnet. Elektronik links Motor M1 wird an dem Pfeiler des Flügels angebracht, der sich zuerst öffnet und zuletzt schließt. Elektronik rechts Motor M1 wird an dem Pfeiler des Flügels angebracht, der sich zuerst öffnet und...
  • Seite 14: Einstellungen

    Einstellung Drehtorantrieb AXOVIA 220A Haube auf den Motorblock aufsetzen. Einstell- Die beiden Schrauben der Haube festschrauben. verfahren Die beiden Torflügel schließen, Arme blockieren und den Antrieb durch Drehen des Motor-Entriegelungsknopfs (Schloss zu: Arme blockiert) wieder verriegeln Bevor Einstellungen vorgenommen werden: LED 1 leuchtet LED 3 ist aus.
  • Seite 15: Speicherverfahren

    Um weitere Fernbedienungen am Antrieb einzulernen, einfach die identische DIP- Schalterstellung wie auf der bereits eingelernten einstellen. Hinweis: Somfy Security System: Aus Sicherheitsgründen muss mindestens ein DIP- Schalter auf + oder 0 gestellt sein, damit der Handsender am Antrieb eingelernt werden kann.
  • Seite 16: Programmierung

    Programmierung Drehtorantrieb AXOVIA 220A Anm.: Diese 4 Bewegungen müssen komplett sein und erfolgen immer in langsamer Geschwindigkeit. Wurde der Lernzyklus unterbrochen, wird er mit der nächsten Gesamtöffnung fortgesetzt. Für den Fall, dass zu einem späteren Zeitpunkt der Code an der Fernbedienung geändert werden soll, in der gleichen Weise vorgehen: Zuerst Speichern...
  • Seite 17: Zubehör

    Zubehör Drehtorantrieb AXOVIA 220A Wichtig: Vor Anschließen der Lichtschranke Brücke zwischen Klemmen 3 und 4 entfernen. 1 Lichtschranke 24 V 2 Lichtschranken...
  • Seite 18: Codetaster

    Zubehör Drehtorantrieb AXOVIA 220A Codetaster 24 V 24 V SchlüsselTaster...
  • Seite 19: Notstrombatterie

    Zubehör Drehtorantrieb AXOVIA 220A Notstrombatterie - Mindestaufladezeit vor der ersten Benutzung: 48 Stunden - Autonomie: 10 Zyklen ununterbrochen oder 24 Stunden bei einwandfrei gewartetem Tor. - Lebensdauer: 3 Jahre (die verbrauchte Batterie an eine zu diesem Zweck vorgesehene Sammelstelle bringen).
  • Seite 20: Somfy Zubehör

    Zubehör Drehtorantrieb AXOVIA 220A Bezeichnung Beschreibung Art.-Nr.: Zubehör Antenne Zur Verbesserung der Reichweite bei ungünstigen Umgebungs- bedingungen 9 001 002 Batterie-Paket Für einen einwandfreien Betrieb bei Stromausfall; wird automatisch wieder aufgeladen 2 400 479 Warnleuchte Warnt optisch vor Torbewegungen; 10 W...
  • Seite 21: Technische Daten

    Eingang für Batteriepaket Eingang für Lichtschranke ja (1 oder 2 Sätze) Tastereingang Hiermit erklärt Somfy, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet (Konformitätserklärung siehe www.somfy.com; dort CE-Zeichen anklicken) LED 1:...
  • Seite 22: Abhilfe Bei Funktionsstörungen

    Abhilfe bei Funktionsstörungen Drehtorantrieb AXOVIA 220A Störung: Abhilfe: Abhilfe bei Funktions- L1 leuchtet in eingeschaltetem Zustand - Netzanschluss prüfen. störungen nicht auf. - Stromkabel prüfen. - Sicherung prüfen. L3 bleibt ständig eingeschaltet. Folgendes prüfen: - Ausrichtung der Lichtschranke. - Kabel der Lichtschranke.
  • Seite 24: Sonstiges

    Sonstiges Drehtorantrieb AXOVIA 220A In Österreich: Feinmechanik und Elektrotechnik GmbH SOMFY Feinmechanik und Elektrotechnik GmbH Felix-Wankel-Straße 50 . D-72108 Rottenburg/Neckar Johann-Herbst-Straße 23 . A-5061 Elsbethen-Glasenbach Postfach 186 . D-72103 Rottenburg/Neckar Telefon ++43 (0) 6 62 / 62 53 08 - 0 Hotline (0 18 05) 25 21 35 .
