Beck com.tom BASIC 2.0 Inbetriebnahmeanleitung Seite 2

com.tom
BASIC 2.0 – Inbetriebnahmeanleitung
Die Kommunikation der com.tom-BASIC-Geräte
mit dem Web-Portal erfolgt via Ethernet und die
vorhandene Netzwerkinfrastruktur. Der Kommu-
nikationsmechanismus hat ein geringes Daten-
aufkommen und lässt sich problemlos in die
vorhandene Netzwerkinfrastruktur integrieren.
Montage und Inbetriebnahme darf nur durch
qualifiziertes Personal erfolgen.

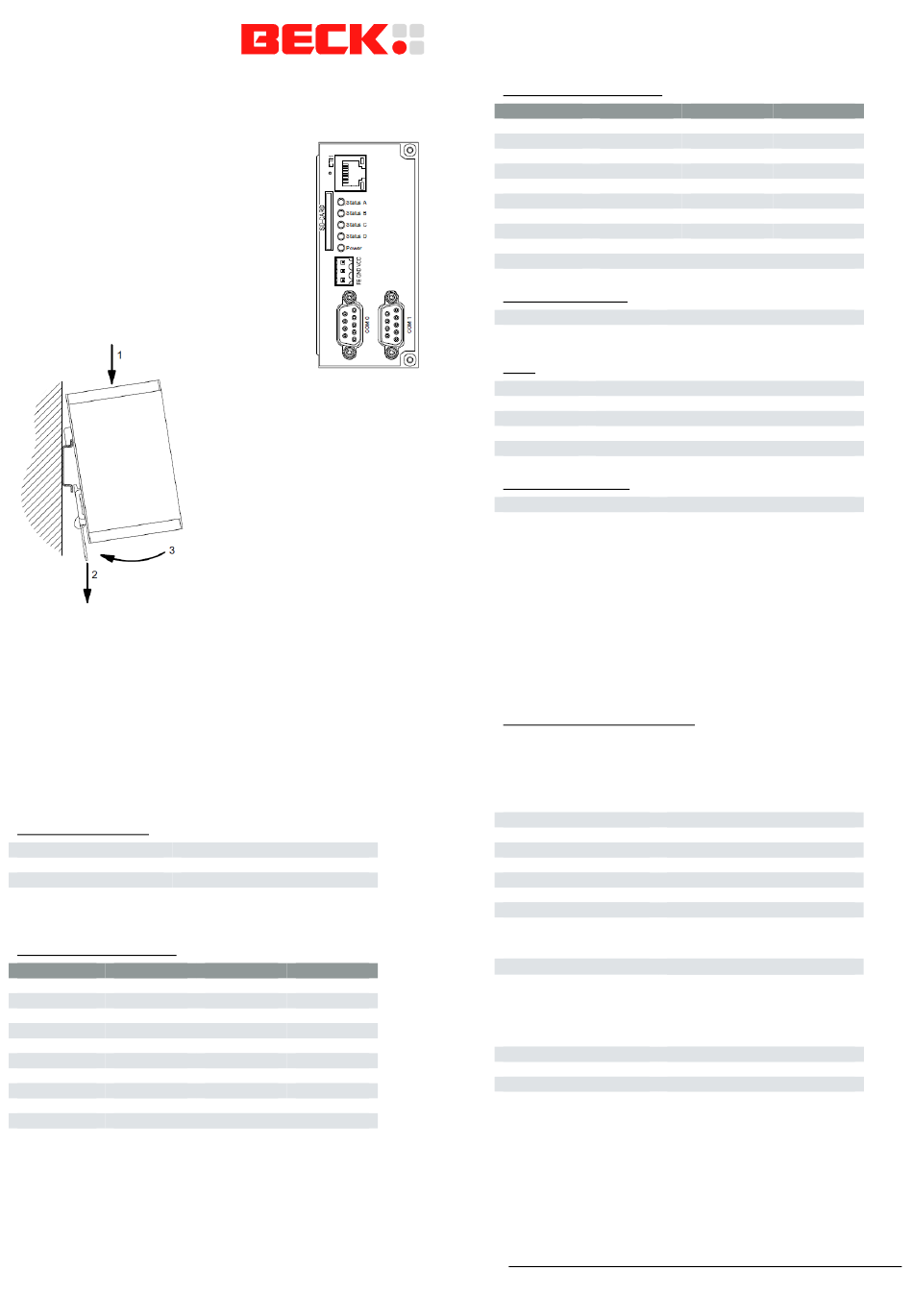

Das Gerät ist für eine Montage auf geerdeten
35-mm-Hutschienen in trockenen
vorgesehen.
Im montierten Zustand ist das Gehäuse des Gerätes mit Betriebs-
erde verbunden. Die Stromversorgung ist als PELV Stromkreis
(Verbindung zwischen Masse und Betriebserde) auszuführen. Die
Stromversorgung muss eine Stromquelle mit begrenzter Energie
nach EN60950-1 Kap. 2.5 sein oder das Gerät ist mit einer Siche-
rung 2 A träge abzusichern.
Anschlussbelegung
Spannungsversorgung
FE Betriebserde
GND Masse
VCC 24 VDC
Serielle Schnittstelle COM0
RS232
Pin 1 NC
Pin 2 RxD
Pin 3 TxD
Pin 4 NC
Pin 5 GND
Pin 6 NC
Pin 7 RTS
Pin 8 CTS
Pin 9 NC
Gehäuse mit Betriebserde verbunden
Räumen
RS485 RS422
A(-/Y) A(TxD)
NC NC
NC NC
NC A'(RxD)
GND GND
B(+/Z) B(TxD)
NC NC
NC NC
NC B'(RxD)
Serielle Schnittstelle COM1
RS232
Pin 1 NC
Pin 2 RxD
Pin 3 TxD
Pin 4 NC
Pin 5 GND
Pin 6 NC
Pin 7 RTS
Pin 8 CTS
Pin 9 NC
Gehäuse mit Betriebserde verbunden
Ethernet-Schnittstelle
grüne LED Link-Anzeige
gelbe LED Aktivitätsanzeige
LEDs
Status A frei programmierbar
Status B frei programmierbar
Status C frei programmierbar
Status D frei programmierbar
Power Versorgungsspannung vorhanden
Weitere Schnittstellen
SD-Kartenschacht MMC/SD-Karten
SIM-Kartenschacht ohne Funktion
Inbetriebnahme
Schließen Sie das com.tom-Gerät entsprechend den Vorga-
ben an. Laden Sie die Getting-Started-Dokumentation von
www.beck-ipc.com/gettingstarted herunter und folgen Sie den
dort beschriebenen Schritten, um Ihr com.tom-Gerät in Be-
trieb zu nehmen.
Allgemeine Daten
Maße (B x L x H) 46 x 103 x 63 mm
Betriebstemperatur 0 bis 55 °C
Schutzklasse Klasse III
Schutzart IP20
Störaussendung IEC 61000-6-4
Störfestigkeit IEC 61000-6-2
Prüfzeichen CE, RoHS
Elektrische Daten
Versorgungsspannung
24 VDC (15 %)
Betriebsstrom < 80 mA
Lieferumfang
1 Stück com.tom BASIC 2.0
1 Stück Inbetriebnahmeanleitung
1 Stück Steckverbinder 3-polig
TN 748906
Version 1.1
