Montage-, Bedienungs- und Wartungsanleitung
CONTROL ECOWATT BASIC Steuer- und Regelgerät
Signal an INPUT1 = Betrieb (Ja/Nein)
Signal an INPUT2 = Geschwindigkeit A
Signal an INPUT3 = Geschwindigkeit B

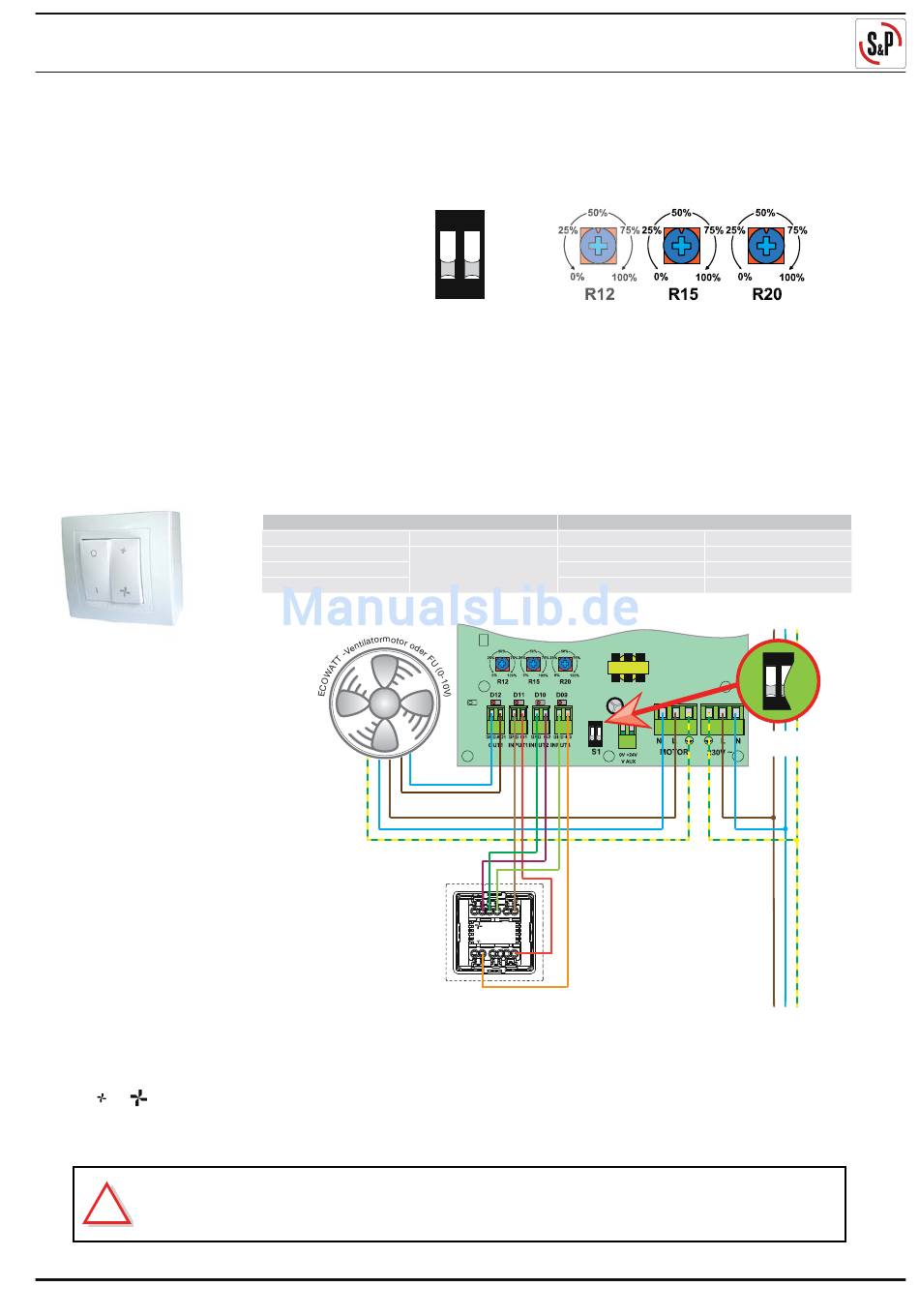

6.1.2 Beispiel: Manuelle Schaltung, EIN/AUS + zwei Stufen mit S&P REGUL-2
REGUL-2
5401260400
Funktionsweise:
Wippe O/I schaltet EIN/AUS, unabhängig welche Stufe über die zweite Wippe geschaltet ist.
Wippe
/
Schaltet zwischen den Stufen.
Bei geleichzeitiger Freigabe von zwei oder drei Eingängen hat der
!
höchste Wert immer Vorrang!
www.solerpalau.de
DIP 1.2
ohne Funktion
Anschluss
-
Input 1
Input 2
Input 3
REGUL-2
Achtung: Werkseitige
Brücke entfernen
CONTROL ECOWATT BASIC
ON
1 2
Potentiometer R12
ohne Funktion
-
Dip-Schalter 1.1
Potentiometer R12
REGUL-2
Potentiometer R15
Potentiometer R20
ON
1 2
L
Einstellungen
Unten / AUS
Ohne Funktion
0-100 %
0-100 %
ON
1 2
DIP-SCHALTER
BEACHTEN
1~230V/50Hz
Seite 7
