4 Anschlüsse, Funktionen
4.1 Anschlüsse
11
10

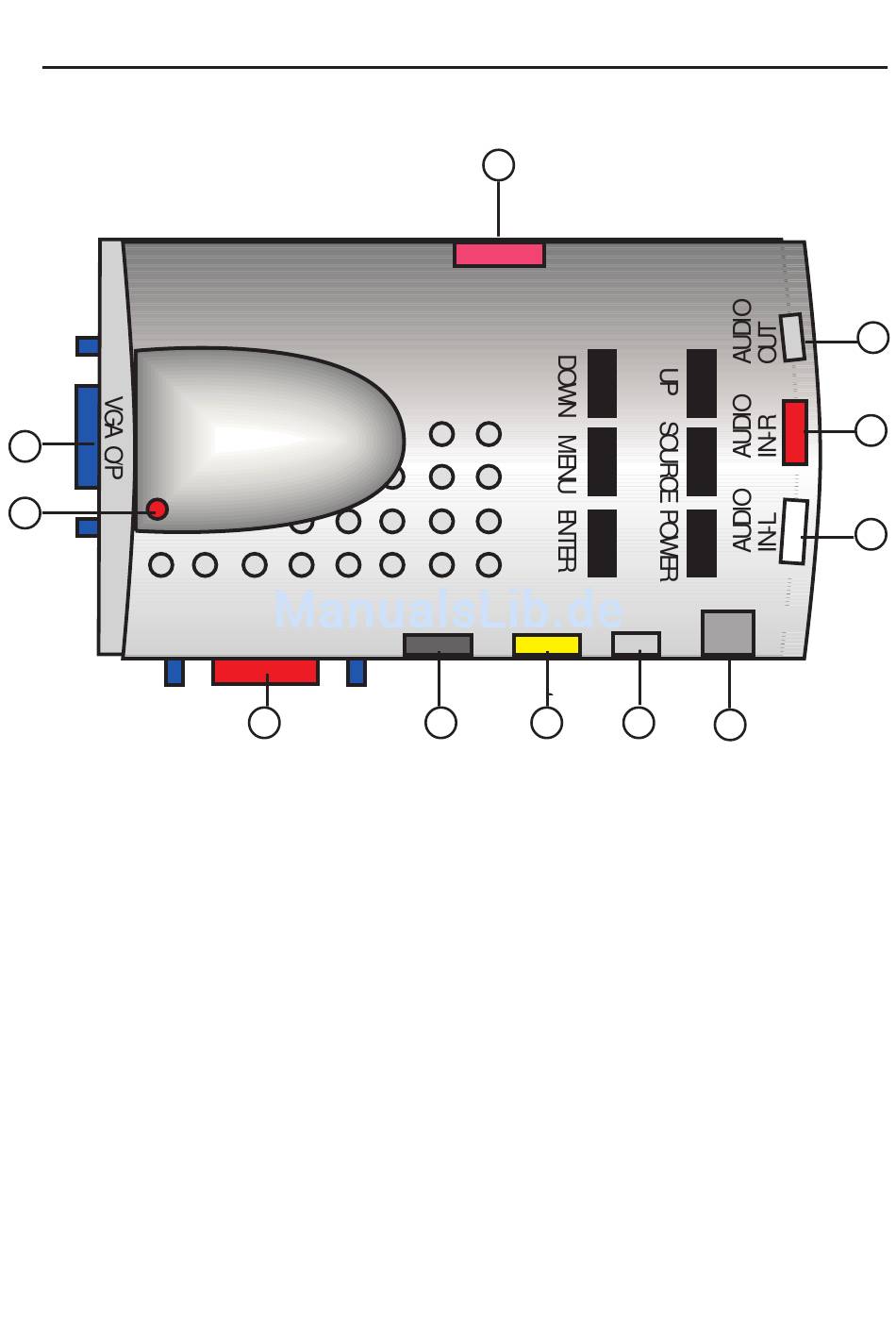

1 - IR-Sensor
2 - AUDIO OUT
3 - AUDIO IN-R
4 - AUDIO IN-L
5 - DC-IN
6 - PC-Audio
7 - Video
8 - S-Video
9 - PC IN
10 - LED
11 - VGA O/P
S-Video
PC IN
9
- Empfangsfenster für die Signale der mitgelieferten Fernbedienung
- Audio-Ausgang für den Anschluss einer Hi-Fi-Anlage/Aktivboxen
(Stereo, 3,5-mm-Klinkenbuchse)
- Audio-Eingang (rechter Stereo-Kanal) für Geräte, die an 7/8
angeschlossen sind (Cinch)
- wie 3, jedoch linker Stereo-Kanal
- Anschluss für das mitgelieferte Netzteil 6 V/800 mA
- Audio-Eingang, z. B. von der PC-Soundkarte
(Stereo, 3,5-mm-Klinkenbuchse)
- Composite-Video-Eingang (Cinch)
- S-Video-Eingang (4-pol. Mini-DIN)
- VGA-Eingang für Computeranschluss (über mitgeliefertes
VGA-Adapterkabel)
- Betriebsanzeige
- VGA-Ausgang für VGA-fähige Geräte (z. B. Monitor)
1
Video
PC-Audio
8
7
DC-IN
6
5
2
3
4
5
