Engelmann 9080000003 Installations- Und Betriebs-Anleitung Seite 6

Gateway externe Antenne
1 Verwendung und Funktion
Ein Antennen-Anschluss-Set verlängert jeweils einen der Antennenanschlüsse auf der Platine (wireless M-Bus oder
GSM/GPRS) und verbindet ihn an dem vorgesehenen Durchbruch in der Gehäusewand mit der externen Antenne.
2 Lieferumfang
Externe Antenne
-
- Anschlussleitung U.FL auf SMA (15 cm wM-Bus oder 30 cm GSM/GPRS), Sprengring und Sechskantmutter
- Nummerierte Klebeplombe
- Einbau- und Bedienungsanleitung
3 Benötigtes Werkzeug
- 1 x Kreuzschlitz Schraubendreher (z. B. PH2)
- 2 x Gabelschlüssel, Größe 8 und 11
4 Allgemeine Hinweise
- Installationen dürfen nur von einer hierfür ausgebildeten und befugten Fachkraft ausgeführt werden.
- SMA ist ein Schraub- und U.FL ein Steck-System für elektronische Antennenverbindungen.
- Die Spannungsversorgung der Platine muss unterbrochen werden, um Kurzschlüssen vorzubeugen.
(Achtung: Die integrierte Uhr muss neu gesetzt werden.)
5 Montage der Verschraubung (SMA-Teil der Anschlussleitung)
- An dem Gehäuse befinden sich unten links fünf verschlossene Aussparungen für Durchführungen.
Die zweite Aussparung ist für wireless M-Bus und die dritte für GSM/GPRS gedacht (siehe Abb. 1).
- Den Schraubendreher an der gewünschten, noch verschlossenen Durchführung ansetzen und den
Verschluss durchstoßen. Den gelösten Verschluss und etwaige Materialreste (Späne) entfernen.
- Die Verschraubung der Anschlussleitung durch die offene Durchführung stecken.
- Den Sprengring aufschieben und die Sechskantmutter manuell andrehen. Mit Gabelschlüssel (8)
festschrauben (max. Drehmoment 1,7 Nm) und mit Gabelschlüssel (11) kontern.
6 Montage der Buchse (U.FL-Teil der Anschlussleitung)
- Der Stecker für wireless M-Bus befindet sich links und der für GSM/GPRS rechts mittig auf der Platine.
- (Bei Einbau externe Antenne GSM/GPRS: Buchse der internen GSM/GPRS Antenne abziehen und isolieren.)
- Die U.FL- Buchse der Anschlussleitung über den richtigen U.FL-Stecker auf der Platine positionieren. Durch
leichten Druck auf die Rückseite der Buchse die Verbindung herstellen.
7 Montage der Antenne (SMA)
- Die SMA-Mutter der Antenne an der SMA-Schraube ansetzen und manuell festdrehen.
- Die Sechskantmutter mit einem Gabelschlüssel (8) leicht anziehen.
- Gateway-Gehäuse schließen und mit beiliegender nummerierter Klebeplombe sichern. Der zusätzliche
Barcode-Aufkleber kann für Dokumentationszwecke
genutzt werden.
Gateways
8 Konfiguration des
- Für wireless M-Bus Gateway mit dem Device
Monitor auf die externe Antenne umstellen.
- Für GSM/GPRS ist keine Umstellung nötig.
Seite 6 von 24 Artikel Nr.: 9080000003
Page 6 of 24 Article no.: 9080000003
(in der Software)
Stand: 2022_07_29
Date: 2022_07_29
U.FL

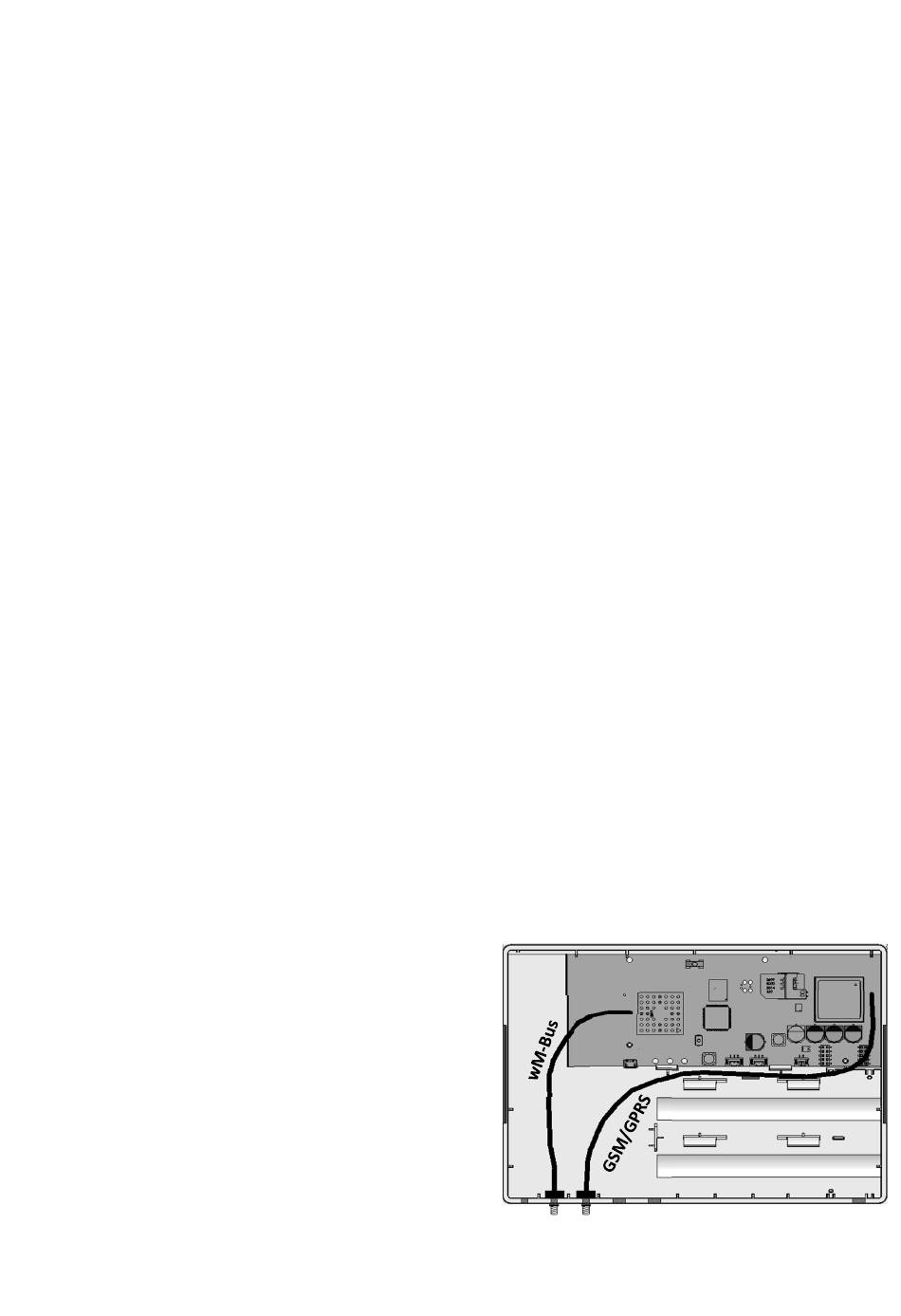

Abb. 1 Gateway Innenansicht
