Engelmann 9080000003 Installations- Und Betriebs-Anleitung Seite 10

- Gateway mit der Engelmann Software „Device Monitor" konfigurieren.
- USB-Leitung vom Gateway abziehen. Die grüne Status-LED blinkt wieder im 30-Sekunden-Takt.
8 Montage Teil 2: Gehäuse-Deckel
- Deckel des Gateways auf das montierte Gehäuse-Unterteil drücken, bis die Verriegelung einrastet.
- Mitgelieferte nummerierte Nutzersicherung vom Trägermaterial lösen und auf vorgesehene Stelle kleben.
Der zusätzliche Barcode-Aufkleber kann für Dokumentationszwecke genutzt werden.
9 Einsatzbedingungen
Mögliche Schnittstellen neben
wireless M-Bus
Umgebungstemperatur Einsatz
Schutzart
10 Zeit
Das Gateway verfügt über eine Echtzeituhr, um die Zeitfunktionen zu gewährleisten. Die Zeit muss bei der
Erstkonfiguration gesetzt werden. Es erfolgt keine automatische Umstellung zwischen Sommer- und Winterzeit.
Die Zeit wird vor jedem Upload der Zählerdaten mit dem hinterlegten SNTP-Server synchronisiert.
Bei Stromverlust und Wiederaufnahme synchronisiert sich die Gateway-Zeit automatisch mit dem SNTP.
Parameter
Zeitzone (GMT)
11 Schnittstellen und Optionen
Allgemeine Hinweise Funkschnittstellen:
Die Installation der Funkkomponenten zwischen oder hinter Heizungsrohren sowie metallisches Material direkt über
dem Gehäuse sind zu vermeiden.
Die Übertragungsqualität (Reichweite, Telegrammverarbeitung) der Funk-komponenten kann durch Geräte /
Einrichtungen mit elektromagnetischer Abstrahlung wie z.B. Telefone (besonders LTE-Mobilfunkstandard), WLAN-
Router, Babyfone, Funkfernbedienungen, Elektromotoren etc. beeinflusst werden.
Die Bausubstanz des Gebäudes kann die Übertragungsreichweite stark beeinflussen. Bei Einbau in Einbaukästen sind
diese mit nichtmetallischen Abdeckungen / Türen auszustatten.
11.1 Funk-Schnittstelle wireless M-Bus EN 13757-3, -4
Die Funkschnittstelle dient dem Empfang von Zählerdaten.
11.1.1 Technische Daten Funk wireless M-Bus
Betriebsfrequenz
Protokoll
Wahlweise Betriebsart
Telegramme
Verschlüsselung
Seite 10 von 24 Artikel Nr.: 9080000003
Page 10 of 24 Article no.: 9080000003
Power over Ethernet
Ethernet
-20 °C bis 40 °C
IP20
Mögliche Einstellungen
-11 bis +12
868 MHz
wireless M-Bus in Anlehnung an die EN 13757-3, -4
T1; C1; T1/C1; S1
- kurzes Telegramm für AMR (konform zu OMS Generation 2, 3, 4)
- langes Telegramm mit Monatswerten (konform zu Engelmann Spezifikation)
AES: Advanced Encryption Standard; 128 bit: Schlüssellänge
Stand: 2022_07_29
Date: 2022_07_29

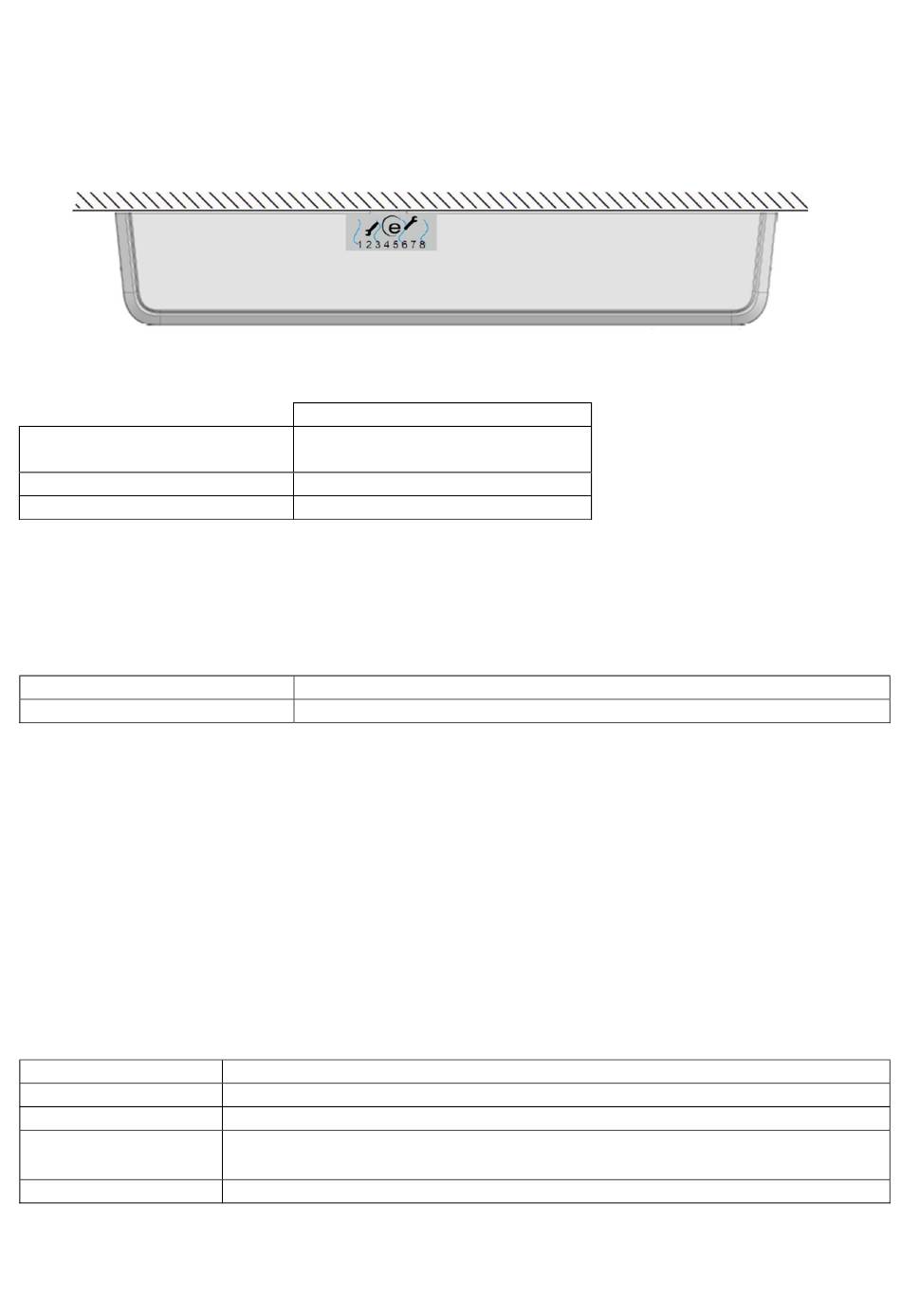

Abb. 2 Ansicht oben
Abb. 2 Ansicht oben
