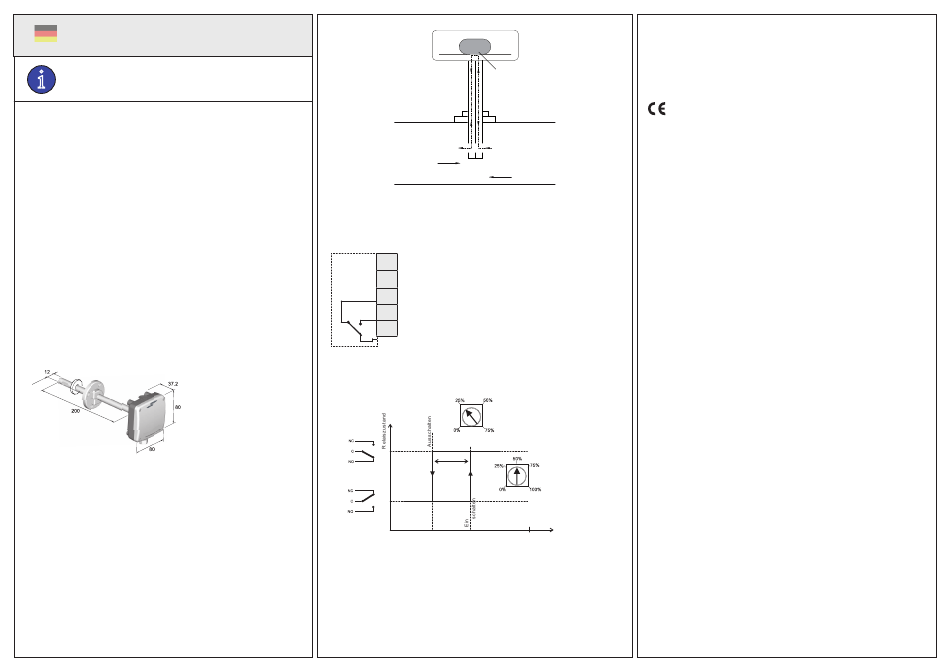

ANLEITUNG
DE
CO2DT-R
i
Diese Anleitung vor Installation und Verdrahtung
des Produktes bitte durchlesen.
CO
-Transmitter für die Kanalmontage
2
Der CO2DT-R ist ein Transmitter zur Messung der
(CO
)-Konzentration in der Abluft.
Er verfügt über
2
von 0...2000 ppm und einen Relaisausgang.
Der CO2DT-R ist für die Kanalmontage vorgesehen.
Technische Daten
Messprinzip
NDIR (Non-Dispersive Infrared Technology)
Messbereich
0...2000 ppm
Ungenauigkeit bei 20 °C
< ± (50 ppm + 2 % des Messwerts)
Temperatureinfluss
Typ. 2 ppm / K
Langzeitstabilität
Typ. 20 ppm / Jahr
Zeitkonstante
< 120 Sekunden
Aufheizzeit
< 5 Minuten
Umgebungstemperatur
-5...55 °C
Feuchte
0...90 % rel. F. (nicht kondensierend)
Schutzart
IP65 mit Messelement nach unten,
sonst IP20
Montage
Der CO2DT-R sollte an eine Stelle im Kanal montiert werden,
an dem repräsentative Messergebnisse zu erwarten sind.
Der Transmitter sollte mindestens in einem Abstand von 4
Kanaldurchmessern nach einer Krümmung installiert werden,
um Turbulenzen auf ein Minimum zu reduzieren.
Öffnen die die Frontabdeckung, indem Sie die Schrauben
in der Abdeckung mit einem Schraubendreher entfernen.
Kohlendioxid
einenMessbereich
Verdrahtung
Versorgungsspannung 24 V AC ±20 %, 50...60 Hz oder 15...35 V DC
Verbrauch 3 W.
1
2
3
4
5
Hysterese und Konzentration
EIN
AUS
Inbetriebnahme
Nach dem Einschalten des CO2DT-R dauert es ein paar Minuten,
bis die korrekten Werte angezeigt werden.
CO
sensing element
2
air flow direction
Versorgungsspannung 24 V AC/DC oder 15...35 V DC
Masse
Bezugspotential
Normal offen
Normal geschlossen
Hysterese [% des eingestellten Messbereichs]
25 % des
Messbereichs
Level [% des Messbereichs]
500
1000
ppm
2000
Kalibrierung
Der CO2DT-R ist bei Lieferung werksmäßig kalibriert und braucht
deshalb nicht bei der Installation kalibriert zu werden.
Der CO2DT-R wird automatisch kalibriert, d. h., dass für die gesamte
Fühlerlebensdauer keine manuelle Rekalibrierung notwendig ist.
Elektromagnetische Verträglichkeit (EMV)
Dieses Produkt entspricht den Anforderungen der EMV-Richtlinie
2004/108/EG durch Erfüllung der Normen EN 61000-6-1
und EN 61000-6-3.
RoHS
Dieses Produkt entspricht den Anforderungen
der Richtlinie 2011/65/EU des Europäischen Parlamentes
und des Europäischen Rats.
Kontakt
Regin Controls Deutschland GmbH
Telefon: +49 30 77 99 40
Internet: www.regincontrols.de
E-Mail: info@regincontrols.de
