LIEFERUMFANG
1) HDMI Splitter
2) Netzteil 5V
3) Kurzanleitung

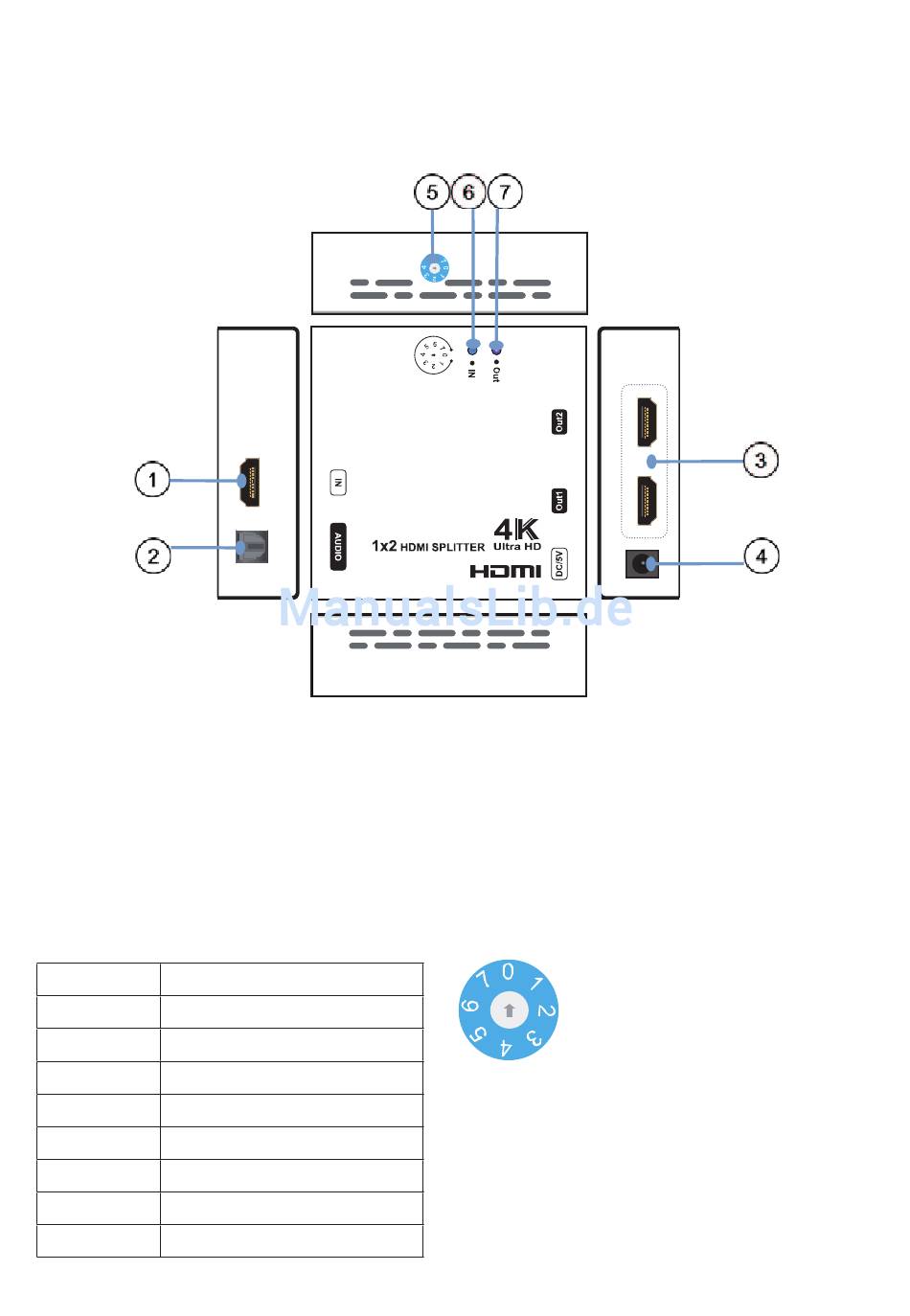

ANSCHLÜSSE
1. HDMI In: Signal-Eingang, z.B. Bluray-Player, Satellitenreceiver, Spielkonsole
2. Audio: Tonsignal-Ausgang zum Anschluss an Audioverstärker oder Soundbar
3. HDMI Out1 & Out2: Signalausgänge für Fernseher, Monitor, Projektor oder AVR
4. DC-Buchse für Netzteil 5 V
5. EDID Schalter (Extended Display Identification Data)
6. LED-Anzeige, leuchtet blau bei aktivem Eingangssignal
7. LED-Anzeige, leuchtet blau bei aktiver Signalverbindung an Ausgang 1 und rot-blau bei Ausgang 2
EDID-Schalter
Position ID
Funktion
0
EDID MIX
1
EDID Kopie von Ausgang 1
2
EDID HDMI 1.2, 2CH
3
EDID HDMI 1.2, 6CH
4
EDID HDMI 1.2, 8CH
5
EDID HDMI 3D, 2CH
6
EDID HDMI 3D, 6CH
7
EDID 4K
Über EDID signalisiert ein angeschlossener
Fernseher oder Projektor seine Fähigkeiten.
Wenn Sie 2 Geräte mit verschiedenen Auf-
lösungen oder Ton-Möglichkeiten betreiben,
wird normalerweise der kleinste gemeinsam
unterstützte Modus gewählt.
Dies ist häufig nicht gewünscht. Mit dem EDID-Schalter können
Sie den Modus manuell festlegen. Sie können hier eine Ein-
stellung erzwingen. Für Anschluss an einen Projektor und 7.1
Tonausgabe drehen Sie den Schalter z.B. auf Position 4.
2
