VSP01201

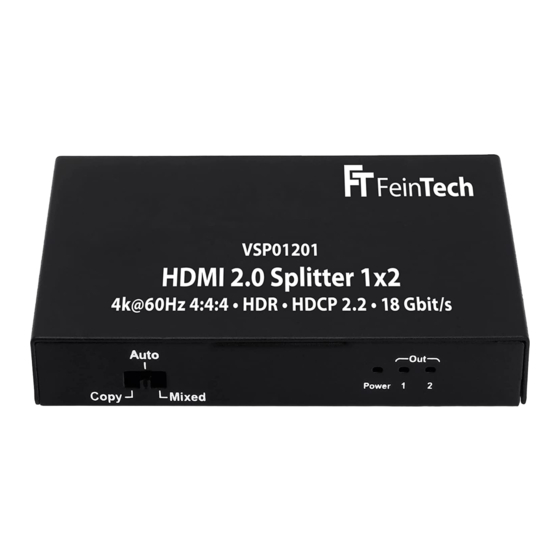

HDMI 2.0 Splitter 1x2
unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
•
Verteilt ein Ultra-HD HDMI-Signal an bis zu 2 Ultra-HD Fernseher, Monitore, Projektoren oder AV-Receiver
•
abwärts-kompatibel zu niedrigen Auflösungen
•
manuelle Umstellung der EDID-Steuerung
Anmerkung:
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich
Betriebs-Luftfeuchtigkeit
Video-Eingang
Unterstützter Kopierschutz
Daten-Übertragungsrate
Unterstützte Videoformate
Video-Ausgang
Unterstütztes Farbformat
HDR (High Dynamic Range)
Reichweite
Unterstütztes Audio Format
Leistungsaufnahme
Abmessungen (L×B×H)
Nettogewicht
-5° C bis +40° C
5 bis 90 % (nicht kondensierend)
1 x HDMI Buchse
HDCP 2.2 und 1.4
18 Gbps (Maximum)
bis zu 3840 x 2160 @ 60Hz YUV 4:4:4
2 x HDMI Buchse
deep color 36 bit
ja
max. 10 m bei Standard-HDMI-Kabel 24AWG
DTS-HD Master Audio®, Dolby® True-HD (inkl. Atmos), Dolby® Digital Plus, Dolby® Digital,
LPCM 7.1, AC3, DTS
< 1 W
94 x 61 x 15 mm
120 g
1
FeinTech
technology for me
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FeinTech VSP01201
Inhaltszusammenfassung für FeinTech VSP01201
- Seite 1 FeinTech ® VSP01201 technology for me HDMI 2.0 Splitter 1x2 unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2 Bedienungsanleitung Sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme.
- Seite 2 LIEFERUMFANG 1) HDMI Splitter 2) Netzteil 5V 3) Anleitung ANSCHLÜSSE EDID Schalter (EDID = Extended Display Identification Data, Bestandteil des HDMI-Signals) LED-Betriebsanzeige, leuchtet bei aktiver Spannungsversorgung LED-Anzeige, leuchtet bei aktiver Signalverbindung am jeweiligen Ausgang HDMI Out1 & Out2: Signalausgänge für Fernseher, Monitor, Projektor oder AVR ...
-
Seite 3: Installation Und Betrieb
Quell-Signal Display mit HDCP 2.2 Display ohne HDCP 2.2 HDCP 2.2 4k@60Hz HDCP 2.2 4k@60Hz HDCP 1.4 1080p@60Hz HDCP 2.2 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 1080p@60Hz HDCP 1.4 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 4k@24Hz INSTALLATION UND BETRIEB Schließen Sie die HDMI-Signalquelle (z.B. Bluray-Player) an den HDMI-Eingang. Verbinden Sie die HDMI Displays (z.B. - Seite 4 Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung. © FeinTech ® • eingetragene Marke der Spreewald Kommunikationstechnik GmbH Radensdorfer Hauptstr. 45 a • D-15907 Lübben (Spreewald) • info@feintech.eu • WEEE-Reg.-Nr. DE15618234 www.feintech.eu • facebook.com/feintech...
-
Seite 5: Specification
FeinTech ® VSP01201 technology for me HDMI 2.0 splitter 1x2 supports 4K@60Hz YUV 4:4:4, HDR and HDCP 2.2 Instruction manual Dear customer, Thank you for purchasing this high quality product. For optimum use and safe use, please read this manual before use. Please keep this manual as a reference for future reference. - Seite 6 DELIVERY HDMI splitter Power supply 5V this manual CONNECTIONS EDID switch (EDID = Extended Display Identification Data, part of the HDMI signal) LED indicator, lights up if splitter is powered on LED indicator, lights up when the signal connection is active at the respective output ...
-
Seite 7: Connection Scheme
Input source Display supports HDCP 2.2 Display doesn‘t support HDCP 2.2 HDCP 2.2 4k@60Hz HDCP 2.2 4k@60Hz HDCP 1.4 1080p@60Hz HDCP 2.2 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 1080p@60Hz HDCP 1.4 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 4k@24Hz INSTALLATION AND OPERATION Connect the HDMI signal source (e.g., Bluray player) to the HDMI input. - Seite 8 2014/35/EU, the EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU. You can obtain the formal declaration of conformity at https://feintech.eu/ce or on request. All trademarks are the property of their respective owners. Blu-ray trademark is owned by Blu-ray Disc Association (BDA). Dolby is a trademark of Dolby Laboratories.
