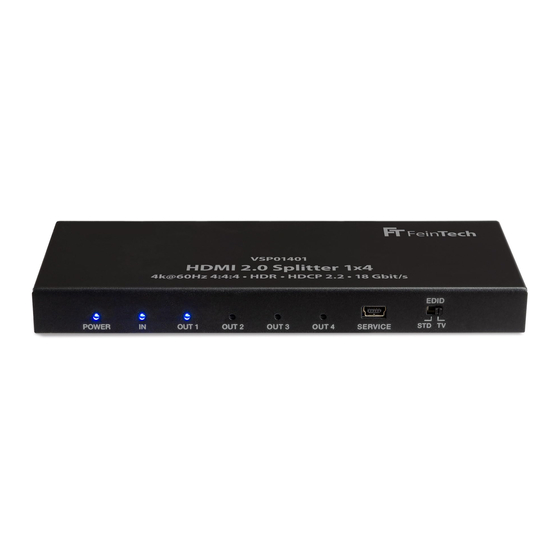

VSP01401
HDMI 2.0 Splitter 1x4
unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
•
Verteilt ein Ultra-HD HDMI-Signal an bis zu 4 Ultra-HD Fernseher, Monitore, Projektoren oder AV-Receiver
•
abwärts-kompatibel zu niedrigen Auflösungen
•
manuelle Umstellung der EDID-Steuerung
Anmerkung:
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich
Betriebs-Luftfeuchtigkeit
Video-Eingang
Unterstützter Kopierschutz
Daten-Übertragungsrate
Unterstützte Videoformate
Video-Ausgang
Unterstütztes Farbformat
HDR (High Dynamic Range)
Reichweite
Unterstütztes Audio Format
Leistungsaufnahme
Abmessungen (L×B×H)
Nettogewicht
-5° C bis +40° C
5 bis 90 % (nicht kondensierend)
1 x HDMI Buchse
HDCP 2.2 und 1.4
18 Gbps (Maximum)
bis zu 3840 x 2160 @ 60Hz YUV 4:4:4
4 x HDMI Buchse
deep color 36 bit
ja, inkl. HDR10 und Dolby Vision
max. 15 m bei Standard-HDMI-Kabel 24AWG
u.a. DTS-HD Master Audio®, Dolby® True-HD (inkl. Atmos), Dolby® Digital Plus, Dolby®
Digital, LPCM 7.1
< 2 W
150 x 67 x 17 mm
245 g
1
FeinTech
technology for me
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FeinTech VSP01401
Inhaltszusammenfassung für FeinTech VSP01401
- Seite 1 FeinTech ® VSP01401 technology for me HDMI 2.0 Splitter 1x4 unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2 Bedienungsanleitung Sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme.
- Seite 2 LIEFERUMFANG • HDMI Splitter, Netzteil 5V, Anleitung ANSCHLÜSSE LED für aktiven HDMI-Eingang LED für HDMI-Ausgänge, leuchtet bei aktiver Signalverbindung am jeweiligen Ausgang LED-Betriebsanzeige, leuchtet bei Spannungsversorgung Schalter für EDID-Modus (EDID = Extended Display Identification Data) USB-micro Anschluss für Firmware-Update ...
-
Seite 3: Installation Und Betrieb
HDR wird im Modus Copy-EDID und Mixed-EDID unterstützt. Beachten Sie, dass der Kopierschutz Vorrang hat. Falls Sie ein 4k Display ohne HDCP 2.2 verwenden, kann kein 4k Bild dargestellt werden, wenn der Film Kopierschutz erfordert. Beachten Sie die nachfolgende Tabelle: Quell-Signal Display mit HDCP 2.2 Display ohne HDCP 2.2... -
Seite 4: Entsorgung Der Verpackung
Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung. © FeinTech ® • eingetragene Marke der Spreewald Kommunikationstechnik GmbH Radensdorfer Hauptstr. 45 a • D-15907 Lübben (Spreewald) • info@feintech.eu • WEEE-Reg.-Nr. DE15618234 www.feintech.eu • facebook.com/feintech... -
Seite 5: Specification
FeinTech ® VSP01401 technology for me HDMI 2.0 splitter 1x4 supports 4K@60Hz YUV 4:4:4, HDR and HDCP 2.2 Instruction manual Dear customer, Thank you for purchasing this high quality product. For optimum use and safe use, please read this manual before use. Please keep this manual as a reference for future reference. - Seite 6 DELIVERY • HDMI splitter, Power supply 5V, this manual CONNECTIONS LED for active HDMI input LED for HDMI outputs 1 – 4 LED indicator for power input switch for EDID-mode (EDID = Extended Display Identification Data) ...
-
Seite 7: Connection Scheme
Input source Display supports HDCP 2.2 Display doesn‘t support HDCP 2.2 HDCP 2.2 4k@60Hz HDCP 2.2 4k@60Hz HDCP 1.4 1080p@60Hz HDCP 2.2 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 1080p@60Hz HDCP 1.4 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 4k@24Hz INSTALLATION AND OPERATION Connect the HDMI signal source (e.g., Bluray player) to the HDMI input. -
Seite 8: Disposal Of The Packaging
2014/35/EU, the EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU. You can obtain the formal declaration of conformity at https://feintech.eu/ce or on request. All trademarks are the property of their respective owners. Blu-ray trademark is owned by Blu-ray Disc Association (BDA). Dolby is a trademark of Dolby Laboratories.
