SmartOpen

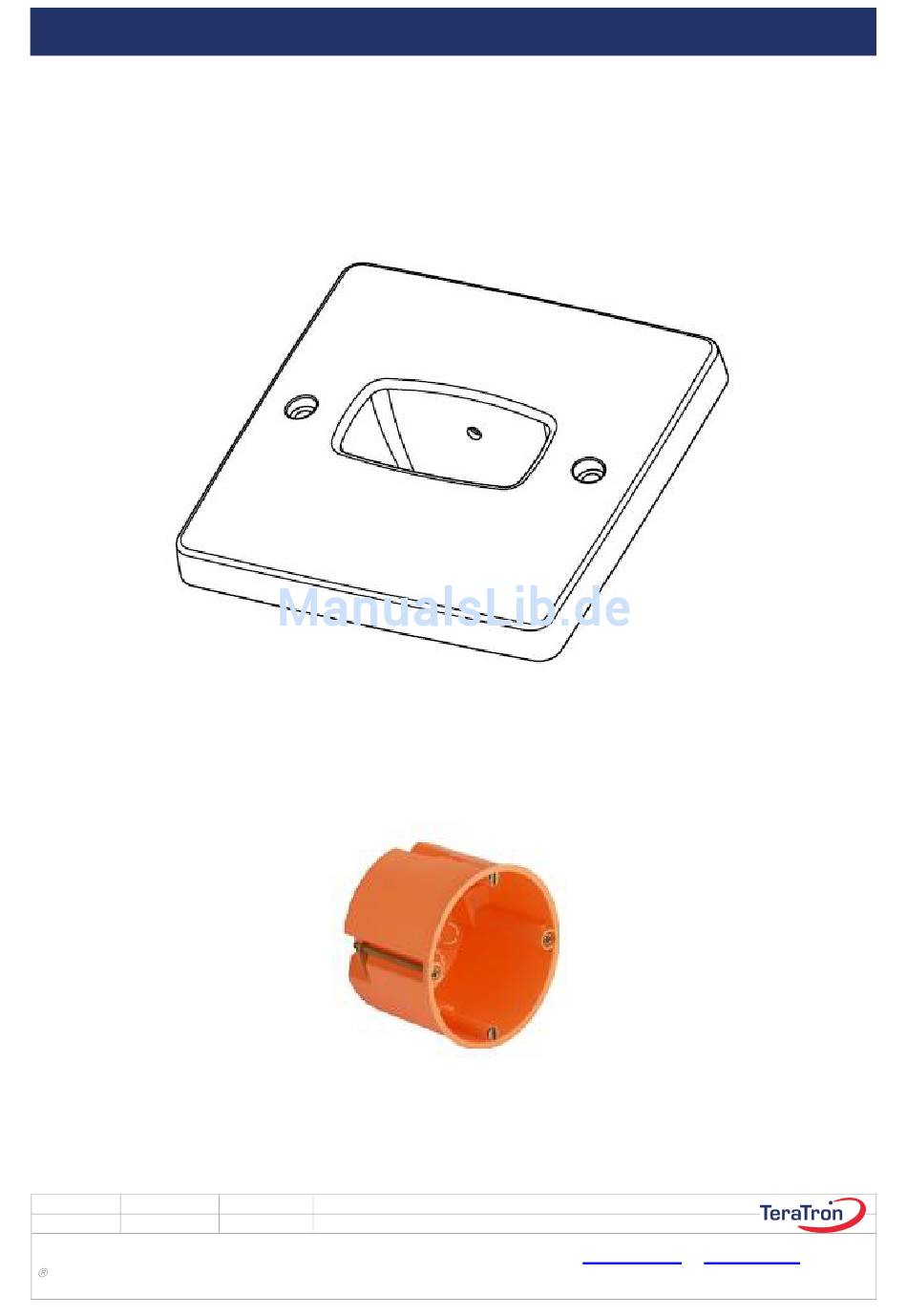

7. Mechanik und Einbau
Abmessungen (B x H):
Einbautiefe (ab Gehäusehinterkante):
Aufbauhöhe:
Lochabstand für Geräteschrauben:
Bei einem Einbau in oder auf Metallflächen sollte der Blechausschnitt möglichst groß gewählt werden,
damit die Beeinflussung durch das Metall sehr gering gehalten wird.
Empfohlen wird, zur Montage eine Standard-Hohlwanddose zu setzen, da der Geräteschrauben-
Abstand von 60 mm direkt auf die vorgesehenen Befestigungspunkte passt. Durch das Fräsloch mit
Ø 68 mm für die Dose wird außerdem ein idealer Abstand zum Blech erreicht.
Bei einem Einbauort ohne Metallflächen brauchen keine besonderen Vorgaben beachtet zu werden.
Der vergossene Reader eignet sich ebenfalls sehr gut für die Montage in feuchten Außenbereichen.
Version
Datum
1.8
04.12.2012 9 von 11
TeraTron GmbH · Bunsenstr. 10 · D-51647 Gummersbach · Fon +49 (0) 2261-8082-0 ·
Die TeraTron GmbH behält sich das Recht vor, die auf dieser Produktinformation angegebenen Inhalte ohne Vorankündigung zu ändern.
®
: Inbetriebnahme / Bedienung
80 mm x 80 mm
27,7 mm
11,7 mm
60 mm
Seite
info@teratron.de
·
www.teratron.de
