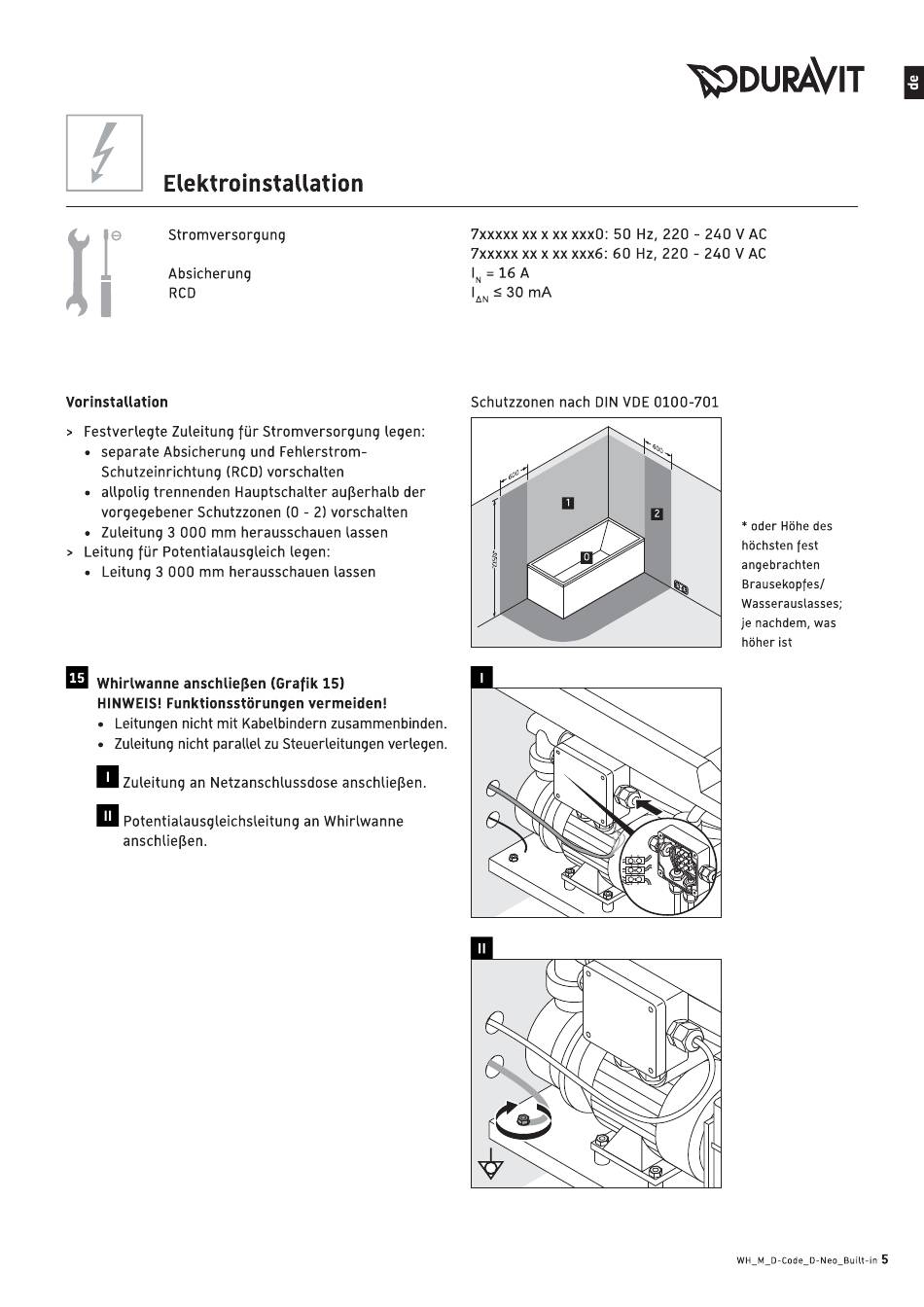

Duravit D-Code Montageanleitung Seite 5

Elektroinstauation
Stromversorgung
Absicherung
RCD
Vorinstauation
> Festverlegte Zuleitung für Stromversorgung
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
• Zuleitung 3 000 mm herausschauen (assen
> Leitung für Potentialausgleich
• Leitung 3 000 mm herausschauen (assen
15
Whirlwanne anschließen (Grafik 15)
HINWEIS! Funktionsstörungen
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitung nicht parallel zu Steuerleitungen verlegen.
Zuleitung an Netzanschlussdose anschließen.
Potentialausgleichsleitung
anschließen.
legen:
legen:
vermeiden!
an Whirlwanne
7xxxxx xx x xx xxxO: 50 Hz, 220
xx x xx xxx6: 60 Hz, 220
16 A
30 mA
Schutzzonen nach DIN VDE 0100-701
e
- 240 V AC
- 240 V AC
* Oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
WH M D-code D-Neo Built-in 5
