Page 32

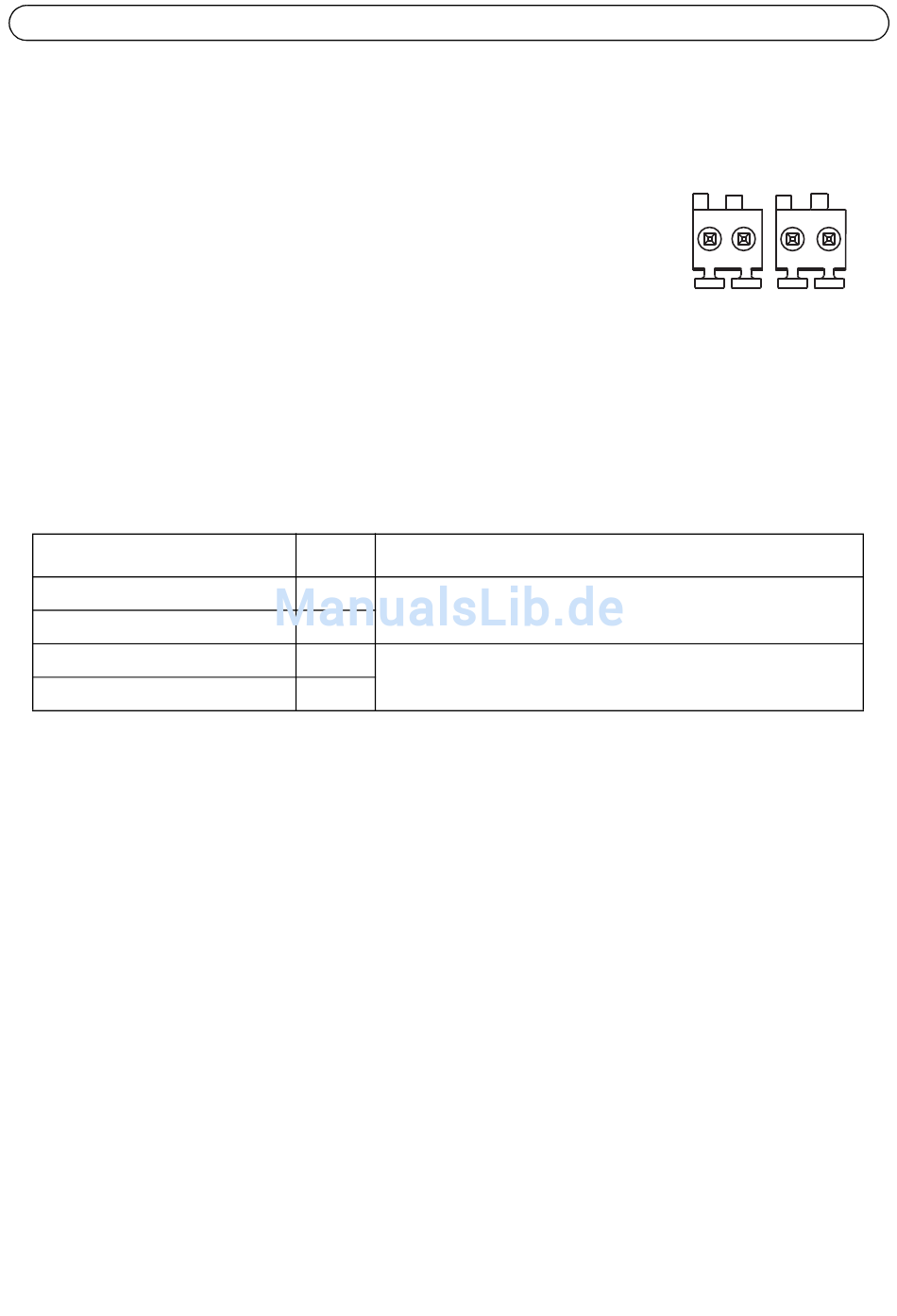

Connecteur RS-485/RS-422 - Pour chaque canal vidéo, l´AXIS Q7404 possède deux blocs
terminaux à 2 broches pour l´interface série RS-485/422 utilisée pour le contrôle des équipements
auxiliaires (appareils PTZ, etc.).
Le port série RS-485/422 peut être configuré dans les modes de port
suivants :
•
Port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l´aide de deux fils, une paire RX/TX combinée.
•
Port duplex RS-485 bidirectionnel pour la transmission de
données à l'aide de quatre fils, une paire RX et une paire TX.
•
Port RS-422 unidirectionnel pour la transmission ou la
réception de données à l'aide de deux fils, une paire RX ou TX.
•
Port duplex RS-422 bidirectionnel pour la transmission de
données (point à point) à l'aide de quatre fils, une paire RX et
une paire TX.
Fonction
RS-485A alt RS-485/422RX(A)
RS-485B alt RS-485/422RX(B)
RS 485/422TX(A)
RS 485/422TX(B)
Broche
Remarques
1
Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2
fils)
2
3
Paire TX pour RS-422 et RS-485 à 4 fils
4
AXIS Q7404 Guide d'installation
RX/TX
1 2
TX
3 4
