AXIS PoE Midspan
1-Port
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis PoE Midspan

Inhaltszusammenfassung für Axis PoE Midspan

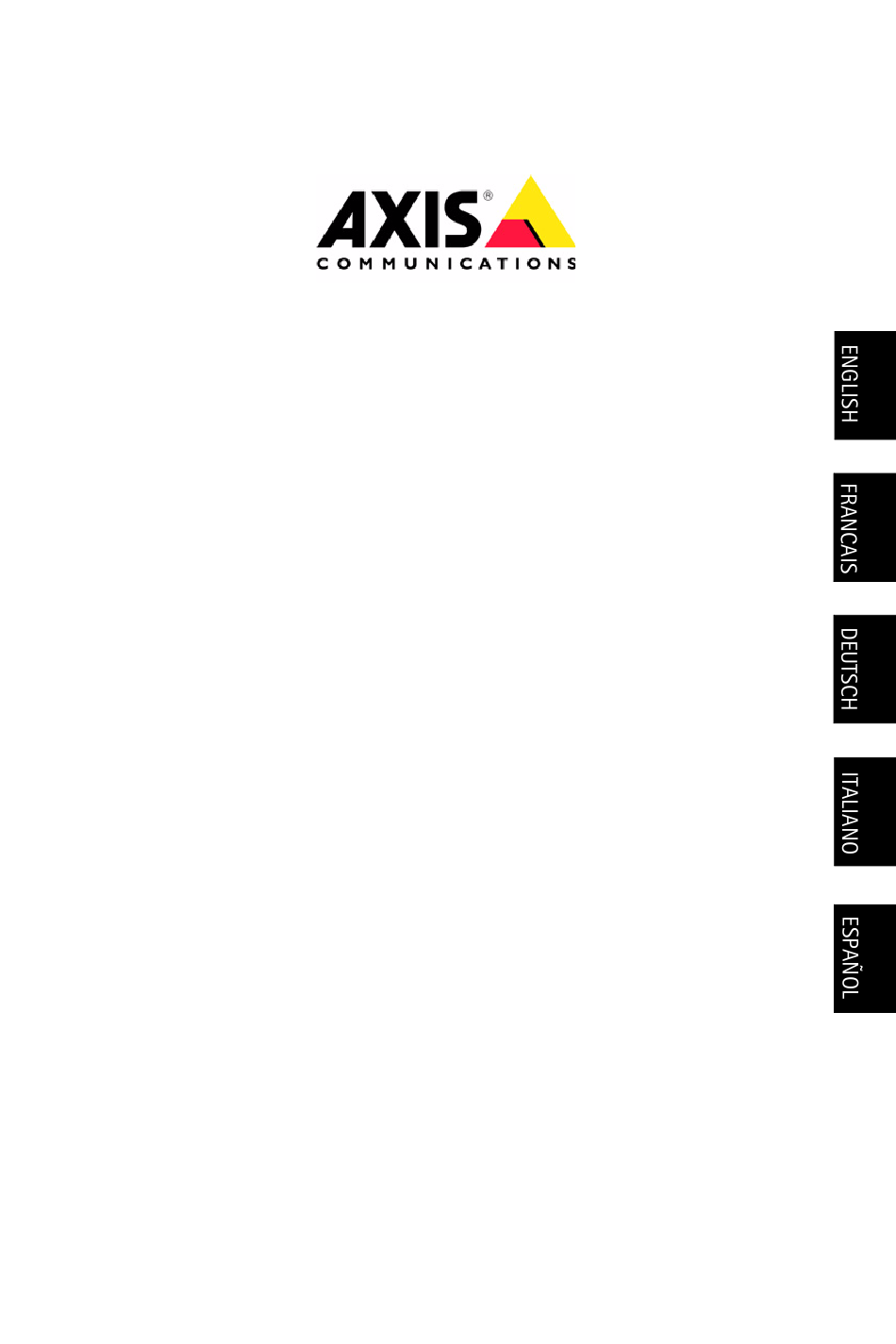

  • Seite 1 AXIS PoE Midspan 1-Port Installation Guide...

  • Seite 2: Safety Information

    PoE Midspan to this power must be carried out by qualified personnel outlet. only. The PoE Midspan "Data In" and "Data & Power AC Power Cord Set: Out" ports are shielded RJ-45 data sockets. They cannot be used as Plain Old Telephone •...
  • Seite 3 The PoE Midspan may be wall or bench mounted using the rear side holes. Note the following before mounting the PoE Midspan to a fixed location: • Do not to cover the PoE Midspan or block the airflow to the PoE with any foreign objects. Keep the PoE Midspan away from excessive heat and humidity, and keep it free from vibration and dust •...
  • Seite 4 AXIS PoE Midspan 1-Port Installing the Unit 1. Connect the PoE Midspan to an AC outlet (100-240 VAC), using a standard power cable. 2. Connect the unit Data In jack (input) to the remote Ethernet network switch Patch panel. 3. Connect the Data & Power Out jack (output) to the terminal.
  • Seite 5 AXIS PoE Midspan 1-Port Specifications Environmental specifications Mode Temperature Humidity 0 - 40°C Operating 32 to 104°F 10 to 90% -20 to 70°C (no condensation allowed) Storage -4 to 158°F Electrical specifications Input voltage 90 to 264V AC (47-63 Hz) Input current 0.5A (max)

  • Seite 6: Troubleshooting

    AXIS PoE Midspan 1-Port Troubleshooting Symptom Corrective Steps Midspan does not 1. Verify that an approved power cord is used. power up 2. Verify that the voltage at the power inlet is between 100 and 240V AC. 3. Remove and re-apply power to the device and check the indicators during power up sequence.
  • Seite 7 AXIS PoE Midspan à 1 port AXIS PoE Midspan à 1 port Fonctions et caractéristiques L’injecteur Power over Ethernet (PoE) ajoute 48 V CC aux fils (ne servant pas à la transmission des données) non utilisés (en Mode B) d’un câble Ethernet standard de catégorie 5.

  • Seite 8: Installation

    AXIS PoE Midspan à 1 port Installation L’injecteur PoE peut être fixé au mur ou sur une surface plate à l’aide des trous situés au dos de l’appareil. Veuillez prendre note de ce qui suit avant de poser l’injecteur PoE à un endroit fixe : •...
  • Seite 9 AXIS PoE Midspan à 1 port Indicateurs CA (secteur) Port Indique que l’appareil est sous Indique qu’un terminal distant est Vert tension (alimenté en courant). connecté. Vert La tension de sortie est hors Surcharge ou court-circuit clignotant limites. Caractéristiques techniques Caractéristiques environnementales...

  • Seite 10: Résolution Des Problèmes

    AXIS PoE Midspan à 1 port Résolution des problèmes Symptôme Correction L’injecteur ne se met 1. Vérifiez qu’un cordon d’alimentation approuvé est utilisé. pas sous tension. 2. Vérifiez que la tension à l’arrivée se situe entre 100 et 240 V CA.
  • Seite 11 AXIS PoE Midspan à 1 port Symptôme Correction Le périphérique final 1. Vérifiez que l’indicateur de port à l’avant de l’appareil est fonctionne, mais il allumé en continu. n’y a pas de liaison 2. Si un diviseur d’alimentation externe est utilisé, de données.

  • Seite 13: Axis Poe-Midspan 1 Anschluss

    AXIS PoE-Midspan 1 Anschluss AXIS PoE-Midspan 1 Anschluss Funktionen und Merkmale Der PoE-Midspan (Power over Ethernet) überträgt 48 V Gleichstrom über ungenutzte (nicht Daten führende) Leiter (Modus B) eines Standard- Ethernet-Kabels der Kategorie 5. Damit überträgt der PoE-Midspan sowohl Daten als auch Strom an das Endgerät. Das Gerät entspricht dem Standard IEEE802.3af.
  • Seite 14 AXIS PoE-Midspan 1 Anschluss Installation Der PoE-Midspan kann mithilfe der rückseitigen Löcher entweder an der Wand oder auf einem Tisch angebracht werden. Beachten Sie vor der Montage des PoE-Midspan an einem festen Ort bitte Folgendes: • Decken Sie den PoE-Midspan nicht ab bzw. versperren Sie den Luftstrom zum PoE nicht mit Fremdkörpern.
  • Seite 15 AXIS PoE-Midspan 1 Anschluss 3. Verbinden Sie die Gerätebuchse Data & Power Out (Daten- und Stromausgang) mit dem Endgerät. Data & Power out Data in (Daten- und Stromausgang) (Dateneingang) Anschluss- anzeige Netzeingangs- anzeige Ausgangs- Eingangs- anschluss anschluss CAT 5-Kabel Endgerät...

  • Seite 16: Umgebungsbedingungen

    AXIS PoE-Midspan 1 Anschluss Technische Daten Umgebungsbedingungen Modus Temperatur Luftfeuchtigkeit 0 bis 40 °C Betrieb 10 bis 90 % -20 bis 70 °C (keine Kondensation Lagerung zulässig) Elektrische Daten Eingangsspannung 90 bis 264 V AC (47-63 Hz) Eingangsstrom 0,5 A (max.) Minimal verfügbare Ausgangsleistung...
  • Seite 17 AXIS PoE-Midspan 1 Anschluss Fehlerbehebung Symptom Abhilfemaßnahmen Midspan fährt nicht 1. Prüfen Sie, ob ein zugelassenes Netzkabel verwendet wird. hoch 2. Prüfen Sie, ob die Spannung am Netzeingang zwischen 100 und 240 V AC liegt. 3. Ziehen Sie das Netzkabel vom Gerät ab und stecken Sie es erneut ein und prüfen Sie dann die Anzeigen beim...
  • Seite 18 AXIS PoE-Midspan 1 Anschluss Symptom Abhilfemaßnahmen Das Endgerät 1. Prüfen Sie, ob die Anschlussanzeige an der Vorderseite funktioniert, aber es ununterbrochen leuchtet. besteht keine 2. Falls ein externer Power-Splitter verwendet wird, Datenverbindung ersetzen Sie ihn durch einen Splitter, von dem Sie wissen, dass er funktioniert.
  • Seite 19 • Verificare che il cavo Ethernet di uscita sia collegato alla porta dei dati e dell'alimentazione. • Verificare che il dispositivo compatibile con Ethernet da alimentare sia collegato. Nota: Non usare cavi incrociati tra la porta di uscita del PoE Midspan e il dispositivo di carico.

  • Seite 20: Installazione Dell'unità

    AXIS PoE Midspan 1-Porta Installazione Il PoE Midspan può essere montato a muro o su un piano tramite i fori sul retro. Prima di montare il PoE Midspan in un'ubicazione fissa, prendere nota di quanto segue: • Non coprire il PoE Midspan né ostruire il flusso di aria con materiale estraneo.

  • Seite 21: Specifiche Ambientali

    AXIS PoE Midspan 1-Porta Indicatori luminosi Rete CA Porta Indica che l'alimentazione è Indica che il terminale remoto è Verde attiva (ossia che il dispositivo è collegato. acceso). Verde Indica che la tensione di uscita Indica un sovraccarico o un è...

  • Seite 22: Risoluzione Dei Problemi

    AXIS PoE Midspan 1-Porta Risoluzione dei problemi Problema Azione correttiva Il Midspan non si 1. Verificare che il cavo di alimentazione utilizzato sia di accende tipo approvato. 2. Verificare che la tensione di alimentazione in ingresso sia compresa tra 100 e 240V CA.
  • Seite 23 AXIS PoE Midspan 1-Porta Problema Azione correttiva Il dispositivo 1. Verificare che l'indicatore luminoso della porta sul terminale funziona, pannello anteriore sia acceso fisso. ma i dati non 2. Se è in uso uno splitter di alimentazione esterno, vengono trasmessi sostituirlo con uno splitter funzionante.
  • Seite 25 AXIS Midspan PoE de 1 puerto AXIS Midspan PoE de 1 puerto Funciones y características Midspan Power over Ethernet (PoE) añade 48 V CC a los cables (no de datos) no utilizados (Modo B) en un cable Ethernet estándar de categoría 5. El resultado es que el Midspan PoE sirve tanto para la transferencia de datos como para alimentar al terminal.

  • Seite 26: Instalación

    AXIS Midspan PoE de 1 puerto Instalación El Midspan PoE puede montarse en la pared o en un bastidor usando los orificios de la parte posterior. Tenga en cuenta lo siguiente antes de instalar el Midspan POE en un lugar fijo: •...
  • Seite 27 AXIS Midspan PoE de 1 puerto Indicadores CA (principal) Puerto Indica que hay alimentación Indica que hay un terminal Verde eléctrica (alimentación activa) remoto conectado Verde El voltaje de salida no es el Sobrecarga o cortocircuito parpadeante adecuado Especificaciones Especificaciones ambientales...

  • Seite 28: Solución De Problemas

    AXIS Midspan PoE de 1 puerto Solución de problemas Síntoma Pasos correctivos El midspan no se 1. Compruebe que está usando un cable de alimentación enciende adecuado. 2. Compruebe que el voltaje en la toma de entrada de alimentación sea de entre 100 y 240 V CA.
  • Seite 29 AXIS Midspan PoE de 1 puerto Síntoma Pasos correctivos El dispositivo final 1. Compruebe que el indicador del puerto del panel frontal funciona, pero no esté iluminado de forma permanente. hay conexión de 2. Si hay una unidad de distribución de alimentación datos externa conectada, sustitúyala por otra que sepa que...
  • Seite 32 Installation Guide Ver.1.00 AXIS PoE Midspan 1-Port Printed: May 2008 © Axis Communications AB, 2008 Part No. 32302...
