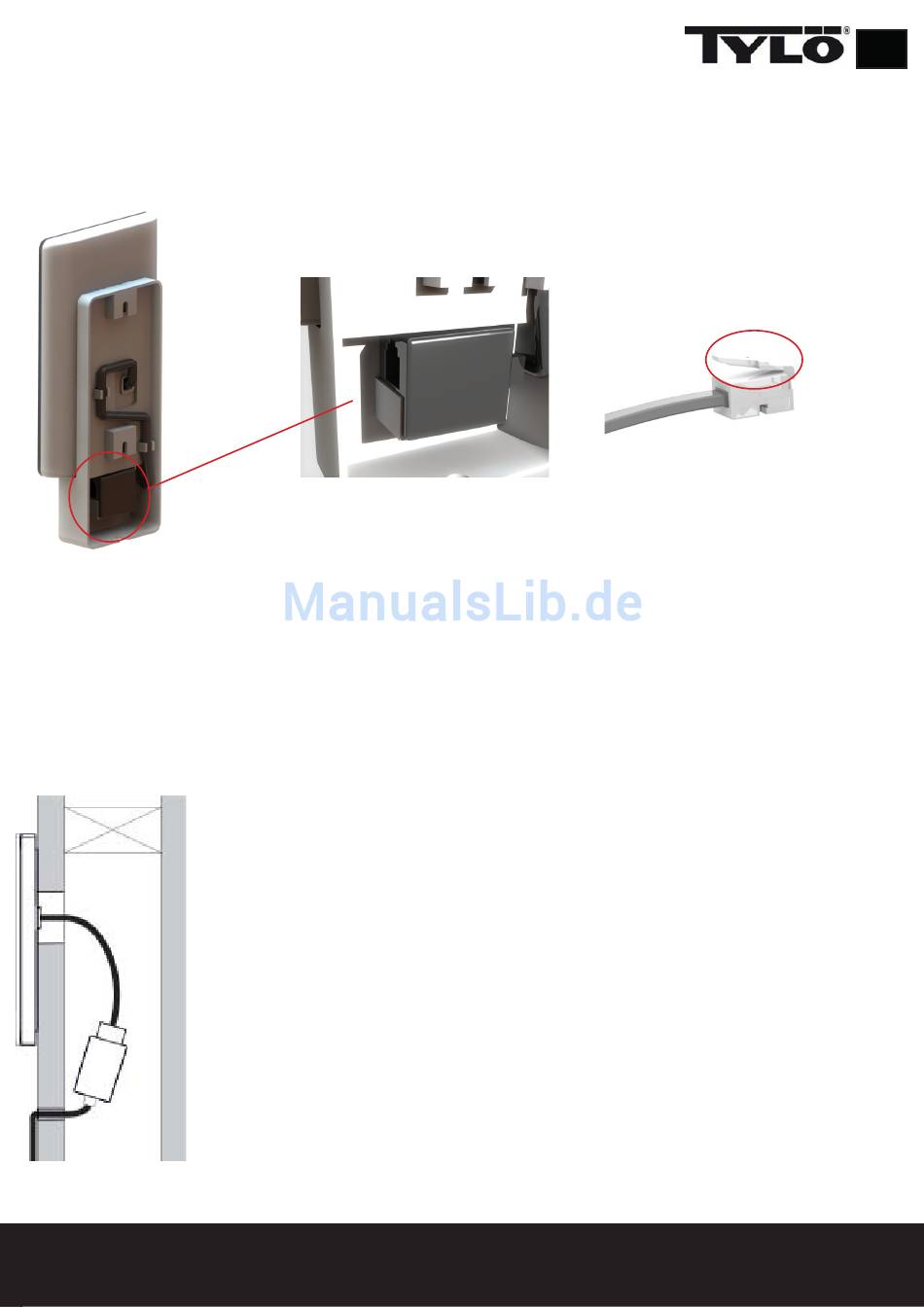

Przymocuj kabel i przełącznik do wspornika (patrz Rysunek 3 i 4). Przełącznik należy umiejscowić
zgodnie z ilustracją (patrząc z dołu, element blokujący powinien znaleźć się z lewej strony). Zamontuj
panel na ścianie. Do podłączenia panelu do pieca należy użyć dołączonego kabla. Jeżeli kabel jest za
długi, można go skrócić i zastosować dołączony dodatkowy przełącznik. Uwaga: wymagane specjalne
szczypce (szczypce do zagniatania RJ10).
Rys. 3
Instalacja bez użycia wspornika
Przymocuj taśmę dwustronną do panelu sterującego. Zanim panel zostanie przymocowany
do ściany podłącz go do pieca, aby sprawdzić, czy wszystko działa prawidłowo. Usuń folię
zabezpieczającą z taśmy. Podłącz przewód, przeciągnąć styk przez otwór w ścianie i dociśnij
panel mocno do ściany.
W przypadku montażu bez wspornika, gdy konieczne jest pociągnięcie kabla po ścianie, można
zastosować następujące rozwiązanie (patrz Rysunek 6). Dotyczy wyłącznie montażu wewnątrz
kabiny sauny. Otwór, przez który przechodzi styk, musi mieć min. 30 mm.
Rys. 6
Rys. 4
37
Rys. 5
