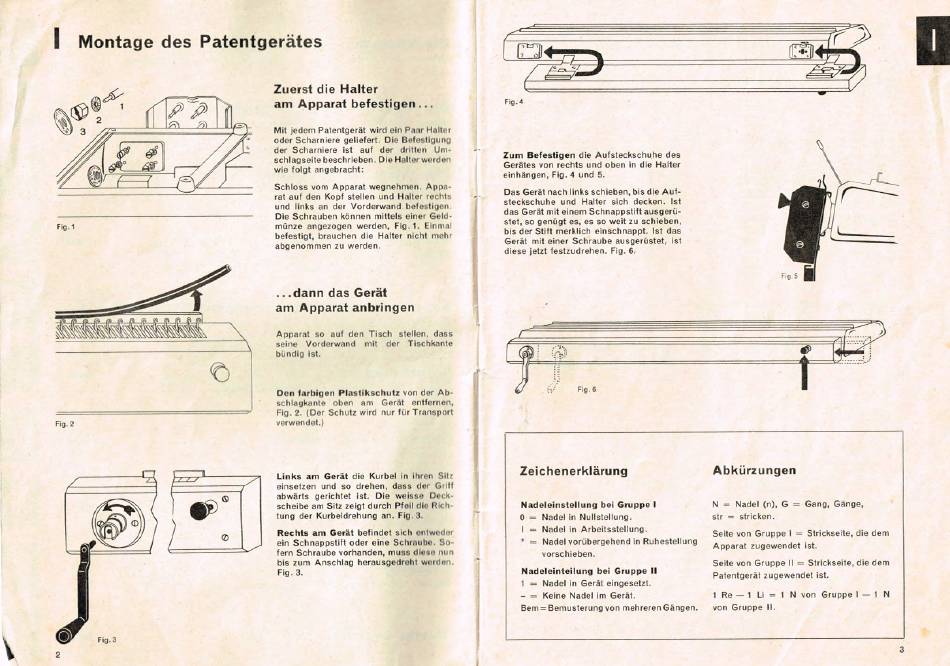

Montage des Patentgerätes
2
3
Fig. 1
Fig. 2
Fig. 3
2
Zuerst die Halter
am Apparat befestigen
Mit jedem Patentgerät Wird ein Paar Halter
Oder Scharniere geliefert. Die Befestigung
der Scharniere ist auf der dritten Um-
schlagseite beschrieben. Die Halter werden
wie folgt angebracht:
Schloss vom Apparat wegnehmen. Appa-
rat auf den Kopf stellen und Halter rechts
und links an der Vorderwand befestigen.
Die Schrauben können mittels einer Geld-
münze angezogen werden, Fig. 1. Einmal
befestigt, brauchen die Halter nicht mehr
abgenommen zu werden.
.dann das Gerät
am Apparat anbringen
Apparat so auf den Tisch stellen, dass
seine Vorderwand mit der Tischkante
bündig ist.
Den farbigen Plastikschutz von der Ab-
schlagkante oben am Gerät entfernen,
Fig. 2. (Der Schutz Wird nur für Transport
verwendet.)
Links am Gerät die Kurbel in ihren Sitz
einsetzen und so drehen, dass der Griff
abwärts gerichtet ist. Die weisse Deck-
scheibe am Sitz zeigt durch Pfeil die Rich-
tung der Kurbeldrehung an. Fig. 3.
Rechts am Gerät befindet sich entweder
ein Schnappstift Oder eine Schraube. So-
fern Schraube vorhanden. muss diese nun
bis zum Anschlag herausgedreht werden.
Fig. 3.
Fig. 4
Zum Befestigen die Aufsteckschuhe des
Gerätes von rechts und oben in die Halter
einhängen, Fig. 4 und 5.
Das Gerät nach links schieben, bis die Auf-
steckschuhe und Halter sich decken. 1st
das Gerät mit einem Schnappstift ausgerü-
stet, so genügt es, es so weit zu schieben,
bis der Stift merklich einschnappt. 1st das
Gerät mit einer Schraube ausgerüstet, ist
diese jetzt festzudrehen. Fig. 6.
Fig. 6
Zeichenerklärung
Nadeleinstellung bei Gruppe I
O = Nadel in Nullstellung.
I = Nadel in Arbeitsstellung.
= Nadel vorübergehend in Ruhestellung
vorsch ieben.
Nadeleinteilung bei Gruppe II
I = Nadel in Gerät eingesetzt.
— = Keine Nadel im Gerät.
Bem = Bemusterung von mehreren Gängen.
Fig. 5
Abkürzungen
N = Nadel (n), G — — Gang, Gänge,
str = stricken.
Seite von Gruppe I = Strickseite, die dem
Apparat zugewendet ist.
Seite von Gruppe II Strickseite, die dem
Patentgerät zugewendet ist.
1 Re —I Li = I N von Gruppe 1 1 N
von Gruppe II.
