Anschlüsse - Weixelbaumer Sp24 Bedienungsanleitung

Schließen Sie das Gehäuseoberteil mit einer Abwärtsbewegung und verschließen Sie es mit der
Schraube.
Vorbereitungen vor dem Anschließen an den Stromkreis
Das Gerät kann erst eingeschaltet werden, wenn das Gehäuse geschlossen ist. Gehen Sie bitte
sicher, dass die IP Schutzart des Reglers während der Montage nicht beschädigt wurde.
Bevor Sie die Kabel anschließen, brechen Sie die Kunststofflaschen mit einem geeigneten
Werkzeug aus dem Gehäuse heraus (z.B. mit einem Messer oder einer Zange). (Siehe Abb. 6)

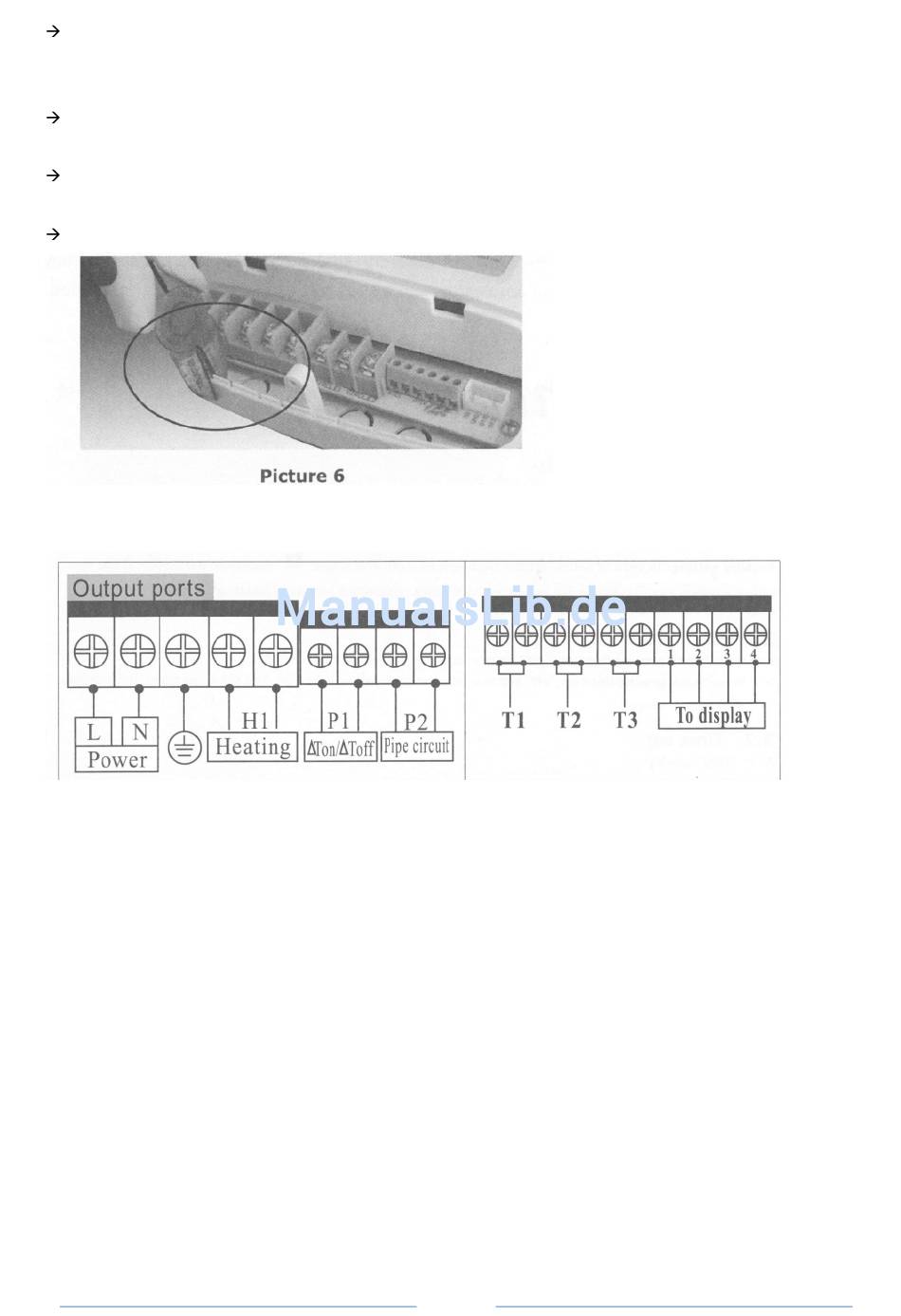

Schließen Sie nun die Kabel wie in der Illustration unten an (Siehe Illustration „Anschlüsse").
ANSCHLÜSSE
Stromanschluss
Bitte entnehmen Sie dem Typenschild auf dem Gehäuse des Gerätes, welche Art der Stromversorgung
erforderlich ist. Der Schutzleiter (Erdleiter) muss ebenso angeschlossen werden.
Ausgangports
1. Ausgang P1 (Umwälzpumpe Temperaturdifferenz) und P2 (Umwälzpumpe für Leitungen):
elektromagnetische Relais, max. Schaltstrom 3A
2. Ausgang H1: elektromagnetisches Relais, max. Schaltstrom 16A
Eingangsports
1. Eingang T1, T2 und T3: Temperatursensoren
2. Eingang 1, 2, 3, 4: mit der Anzeige verbunden
