2. INSTALLATION

2.1. Installation des Bedienungsfeldes

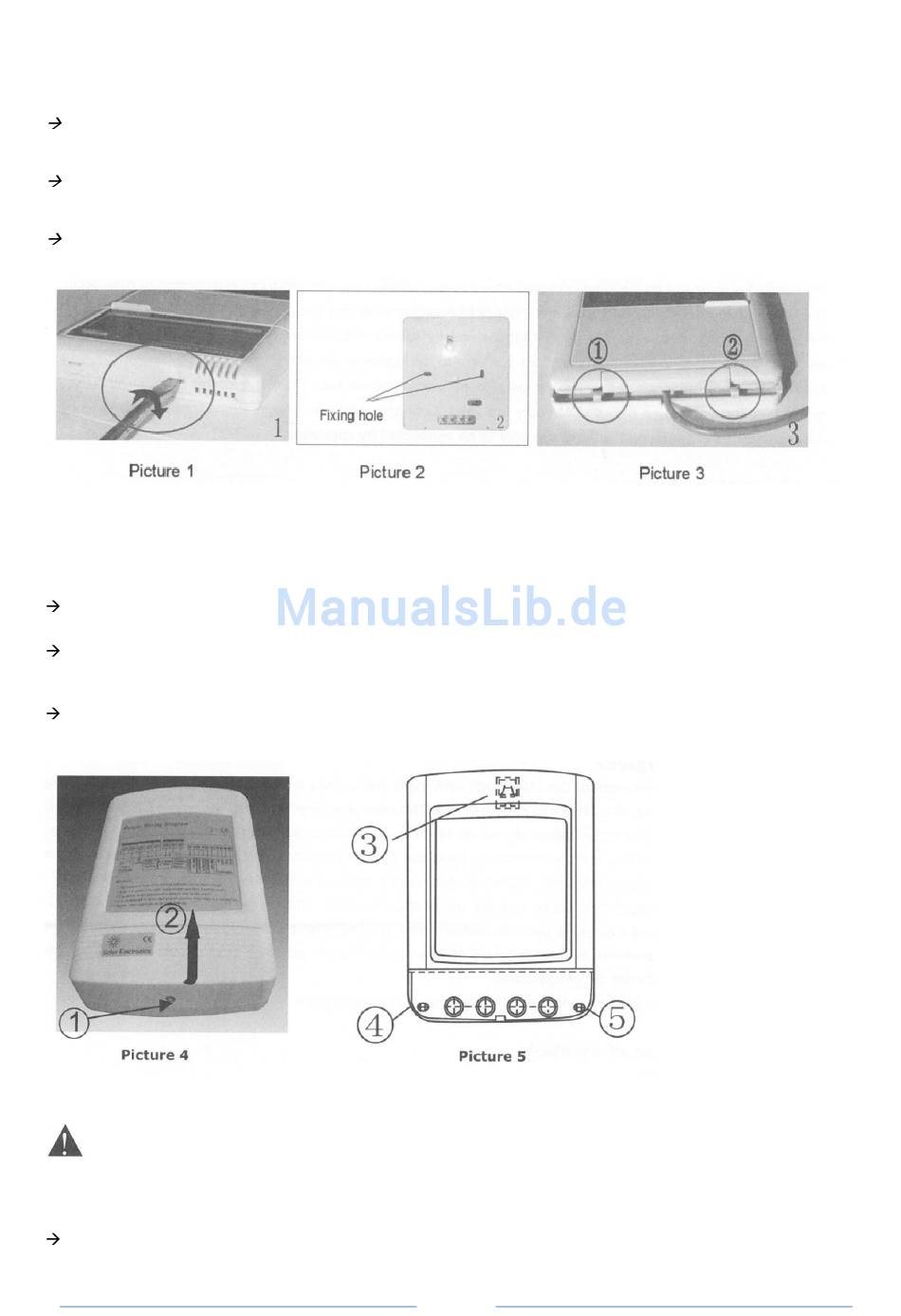

Entfernen Sie die Rückplatte vom Display indem Sie die dort befindliche Schraube nach rechts
aufschrauben (siehe Abb. 1)
Fixieren Sie die Rückplatte mit einer Schraube an der Wand. Bitte bohren Sie KEIN Loch in den
Regler! (siehe Abb. 2)
Schieben Sie den oberen Teil des Gehäuses in die Einkerbungen des Unterteils (Rückteil)
(
Siehe Abb. 3)

2.2. Regler montieren

ACHTUNG: Der Regler darf nur in einem Bereich montiert werden, in dem die Schutzart ausreichend ist!
2.2.1. Fixieren der Aufhängung des Reglers
Entfernen Sie die Schraube aus dem Gehäuseunterteil des Reglers (Siehe Abb. 4)
Nehmen Sie das Gehäuseoberteil ab (2), Öffnen Sie das Gehäuse. Sie sehen nun die
Anschlüsse.
Fixieren Sie nun die Schraube (3) an der Wand und hängen Sie dann den Regler daran auf.
Befestigen Sie den Regler schließlich durch die anderen zwei Löcher im Gehäuse (4)(5).
ACHTUNG: Bohren Sie KEINE Löcher in das Gehäuse des Reglers! (Siehe Abb. 5)

2.2.2. Stromanschluss

Vor dem Öffnen des Gehäuses Regler von der Stromversorgung trennen! Alle Bestimmungen und
Vorschriften des zuständigen Elektrizitätsversorgungsunternehmens müssen eingehalten werden.
Öffnen und Schließen des Anschlussfeldes
Lösen Sie die Schraube und nehmen Sie das Gehäuseoberteil nach oben ab.
Seite 5
