Montage; Voltage Sensor Montieren - Smight Grid2 Betriebsanleitung

5

Montage

5.1

Voltage Sensor montieren

Voraussetzung
Sie tragen Persönliche Schutzausrüstung gemäß den Vorgaben des Netz-

betreibers oder des Serviceunternehmens.
Der Kabelverteilerschrank oder die Ortsnetzstation ist geöffnet.

Der isolierte Schraubendreher ist auf ein Drehmoment von 1,5 Nm einge-

stellt.
Vorgehensweise

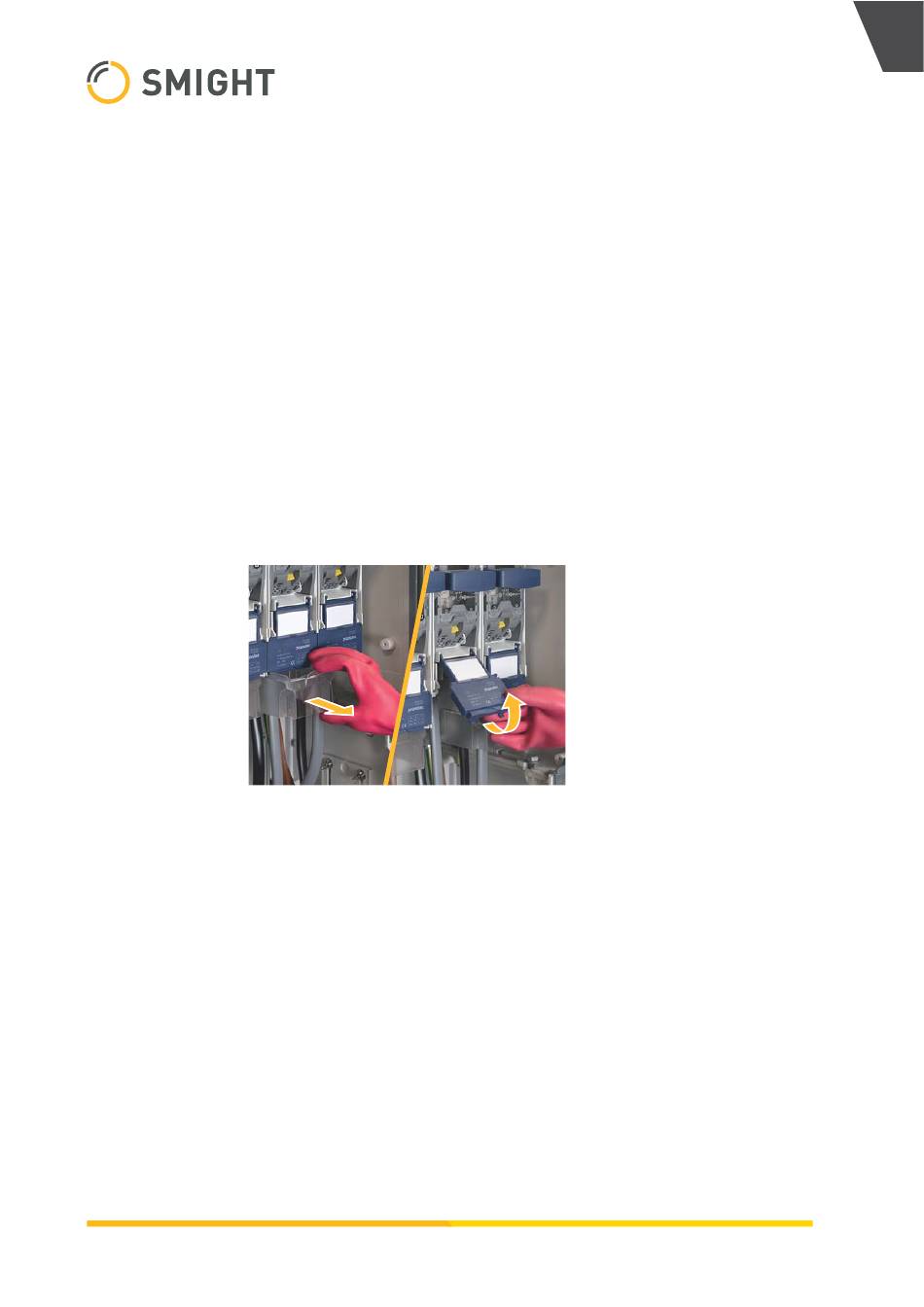

1. Entfernen Sie die Berührschutzabdeckung, indem Sie zuerst die Schutz-
haube abziehen und danach die Schutzklappe nach oben klappen. Die Aus-
führung kann je nach Aufbau unterschiedlich sein.
2. Stecken Sie das Haltewerkzeug in die blaue Busbar-Klemme.
3. Positionieren Sie die blaue Busbar-Klemme an der PEN-Sammelschiene.
4. Stecken Sie den isolierten Schraubendreher in die blaue Busbar-Klemme
und ziehen Sie die Schraube mit dem isolierten Schraubendreher fest, bis
Sie ein Klicken hören. Das Klicken wird durch das Erreichen des einge-
stellten Drehmoments ausgelöst.
5. Lösen Sie das Haltewerkzeug, indem Sie es etwas nach links drehen, und
entfernen Sie den Schraubendreher.
