Aufbau und Funktion

Der Voltage Sensor wird zur dreiphasigen Spannungsmessung im Niederspan-
nungsnetz verwendet. Der Voltage Sensor bezieht die Spannung von der Orts-
netztstation oder dem Kabelverteilerschrank über Anschlussklemmen vom
Typ Laniol CONLOX und versorgt das Gateway und den Sensor Flex mit Span-
nung.
6
5

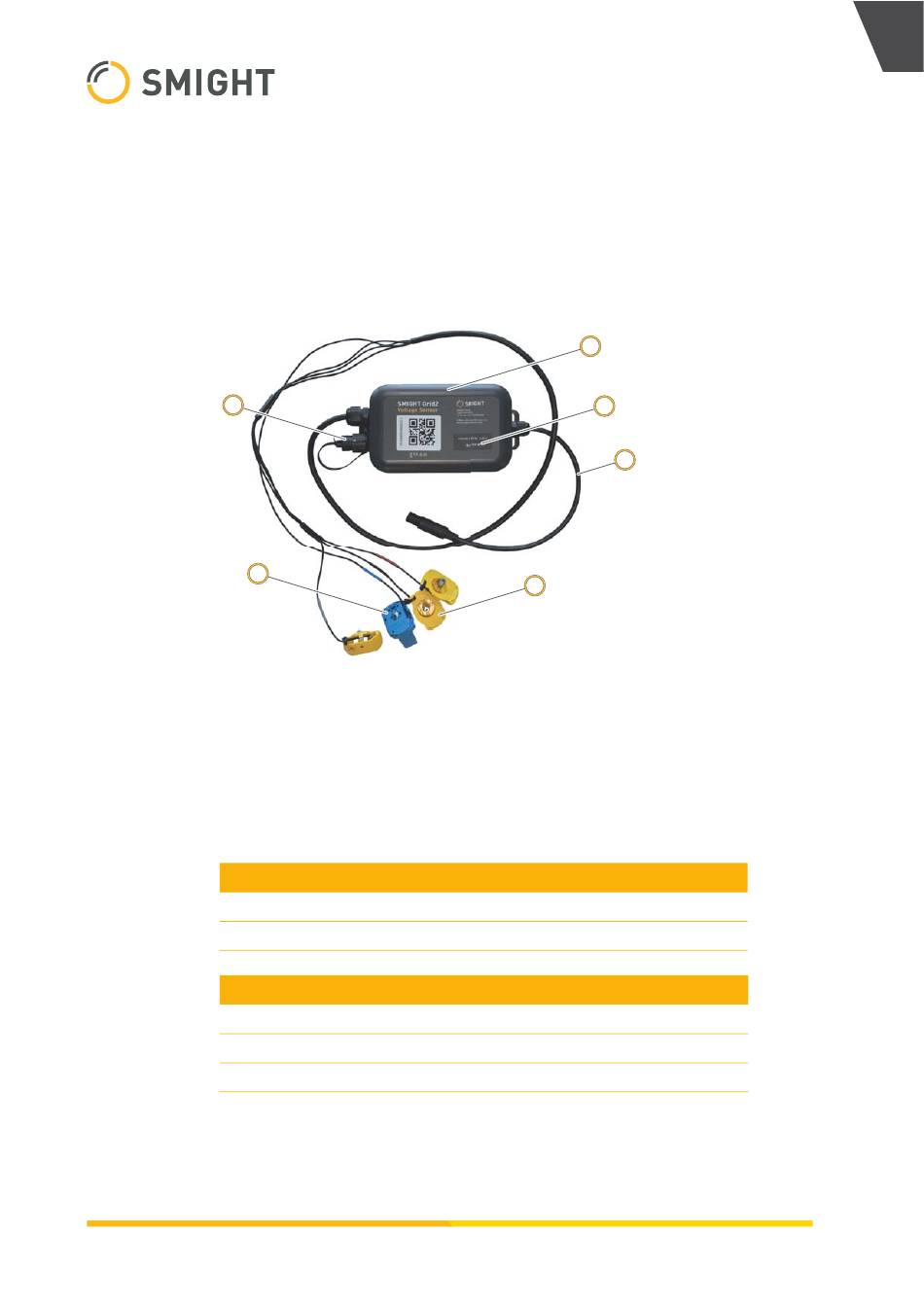

Abb. 3-1 Aufbau des Voltage Sensors
1 Sensorgehäuse
2 Betrieb-LED
3 DC-Steckverbinder für den Sensor Flex mit Blindstopfen
(Spannungsversorgung Ausgang)
4 Laniol CONLOX Socket-Klemme
5 Laniol CONLOX Busbar-Klemme
6 AC-Steckverbinder für das Gateway mit Blindstopfen
(Spannungsversorgung Ausgang)
Farbcode der Anschlussklemmen
Gelb
Blau
Farbcode der Phasen
L1 oder 1
L2 oder 2
L3 oder 3
DE | Betriebsanleitung | V 1.1 | GRID2 VOLTAGE SENSOR
1
2
4
Socket für Innensechskantschraube
Busbar für PEN-Sammelschiene
Braun
Schwarz
Grau
