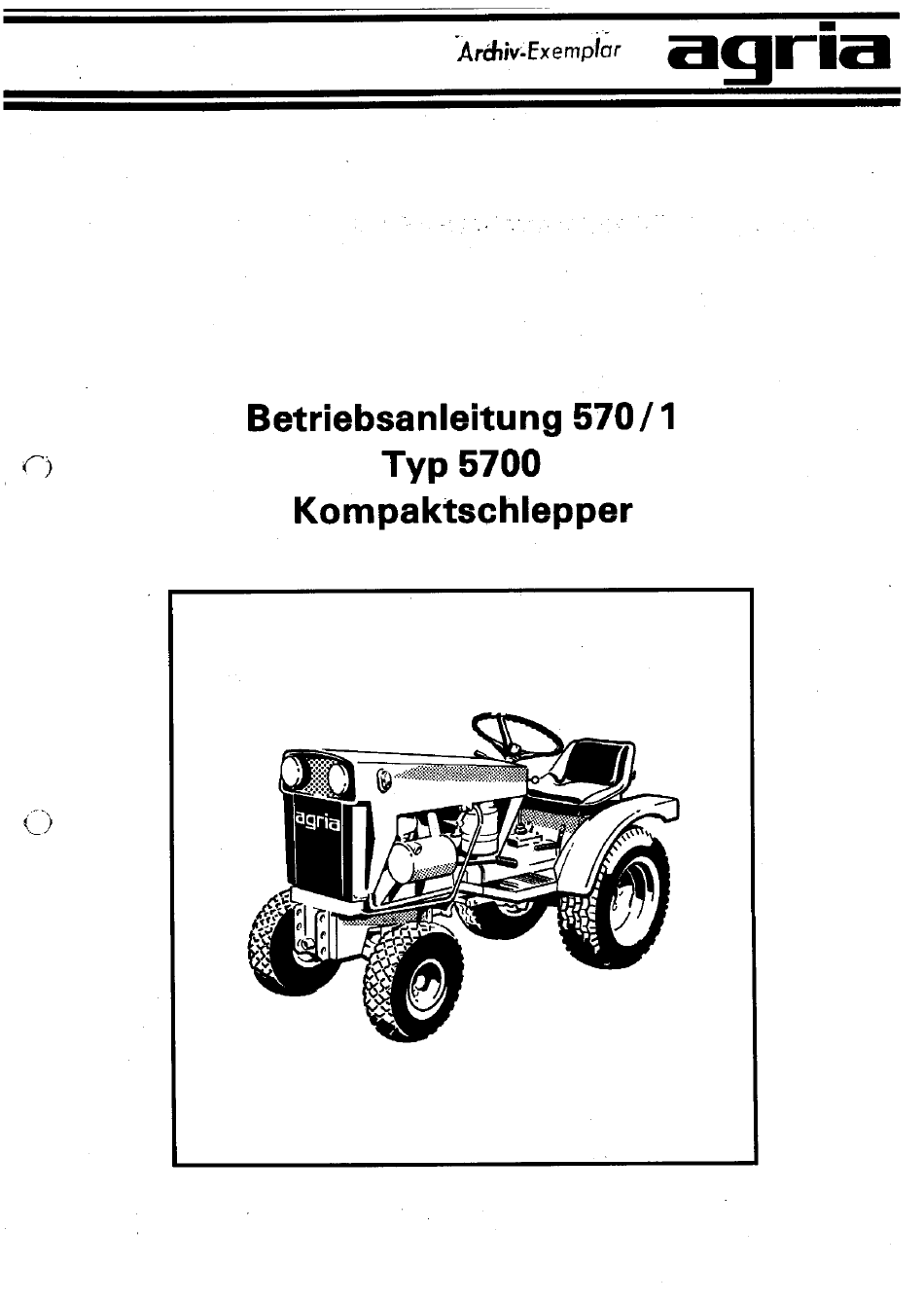

- Seite 1 Aråiv.Exemplar Betriebsanleitung 570/ 1 Typ 5700 Kompaktschlepper agria...
- Seite 2 Wichtig für Sie! Sichertich hat Ihnen der Agria-Service den Kompaktschlepper vorge- führt und erklärt. Trotzdem sollten Sie jetzt noch die Betriebsanleitung in Ruhe durchlesen und sich dabei mit den Details des Schleppers ver- traut machen. Schäden, die Sie wegen Nichtbeachtung unserer Hinweise verursachen bringen Ihnen unnötigen Ärger und kosten Geld.
- Seite 3 Die Gewährleistung erfolgt nach unserer Wahl durch Beseitigung des rechtzeitig gerügten Mangels durch uns Oder durch einen von uns bestellten Dritten Oder durch Ersatz des mangelhaften Teils. Entscheiden wir uns für die Beseitigung, können wir. die Einsendung des mangelhaften Teils an die für den Sitz Oder Wohnsitz des Käufers zuständige AGRIA-Vertretung verlangen, wobei entstehende Ver.
-
Seite 4: Technische Angaben
Handbremse, als Feststellbremse das Getriebe wirkend. Schaltg etriebe: Zahnrad-SchaItgetriebe, durch Zwischengetriebe in 2 Geschwindig- keitsstufen schaltbar. Insgesamt Vorwärts- und 2 Rückwärtsgänge. Öleinfüllmengen: Hydraulikanlage Ltr. HD-Motoren- 10 woo Getriebe 9 Ltr. Getriebeöl ST 80 Motor 2,2 Ltr. HD-Motorenöt 10 W-30 Agria-Kompaktschlepper... - Seite 5 Vorderrad-Bereifung 4.00 - 12 (Landwirtschaft) Vorderrad-Bereifung 6.00 - 6 (Kommunal) Befestigung für vordere Kotflügel Kraftstoffilter Druckleitung für Heckhydraulik Steuerhebel Hochdruckschlauch Aushebevorrichtung Fussbremspedal Hintere Aufhängung für ZAK Hinterrad-Bereifung 7.00 - 16 AS (Landwirtschaft) Hinterrad-Bereifung 27 x 8,50 - 15 (Kommunal) Agria-Kompaktschlepper...
- Seite 6 17 16 13 12 11 Tafel Scheinwerfer Motorhaube Auspuff Haubenhalter Kupplungspedal Kugelknopf (Steuergerät) Lenkrad Gangschalthebel Blinkschlussleuchte Befestigung für Transportsicherung Anschluss für Transportsicherung Getrieberahmen Anschluss für Aushublaschen des ZAK Arbeitszylinder Vordere Aufhängung für ZAK Hydraulik-Druckrohr Zwischenachszapfwelle Hydraulik-Zulaufrohr Agria-Kompaktschlepper...
- Seite 7 Kennzeichenleuchte Gelenkschloss Bolzen Anhängekupplung Tafel Reglerschalter Öleinfüllstutzen (Motor) Lichtmaschine Verschiussdeckel für Kraftstoffbehälter Batterie Steuergerät Filterdeckel Luftfilter (Ölbehälter) Ölablasschraube Hydraulikölbehälter Signalhorn Ölmesstab Auspufftopf Keilriemen Hydraulikpumpe Spannrolle 16 IS Tafel Lenkschub-Stange Lenkhebet Vorderachse Frontträger Keilriemenscheibe Frontzapfwelle Achsschenkel linke Achsschenkel rechts Agria- Kompaktschlepper...
-
Seite 8: Öleinfüllstutzen Mit Entlüftung
Warnblinkschalter mit Kontrollampe Entfällt Lichtzündschalter Anlasser-Druckknopfschalter Kugelknopf zum Schalten Front- und Zwischenachszapfwelle Drehzahlregulierhebel Steckdose Fussbremspedal Zapfwellenschalth ebel Differen tialscha Ithebel Gangschalthebel Handbremshebel Schalthebel für langsame und schnelle Fahrstufe Kuppiungspedal Zugknopf zum Abstellen des Motors 22 Verschlusschraube, Einfüllöffnung für Getriebeöl Agria-Kompaktschlepper... -
Seite 9: Beschreibung
(Tafel V/6, Seite 8 bzw. Tafel II / 17, Seite 7) dient zur Kraftabnahme für frontangetriebene Geräte bzw. zum Antrieb des Zwischenachskreismähers. Zum Einschalten Wirdder Kugelknopt (TafelVII/ 11,Seite 9) I /4 Umdrehungnach rechtsgedreht und mit derSchaltstangenachvorn gescho- ben. Zum Ausschalten Wird er zurückgezogen und durch Linksdrehung eingerastet. Agria- Kompaktschlepper... - Seite 10 Batterie wiederholt werden. Vorsicht beim Anlassen des Motors in einem geschlossenen Raum! Sorgen Sie unbedingt für gute Lüftung und schnellen Abzug der Auspuffgasel Bei warmem Motor. Wie bei kaltem Motor aufgeführt. Startknopf und Dekompressionshebel brauchen nicht betätigt zu werden. Agria-Kompaktschlepper...
-
Seite 11: Starten Bei Niedrigen Temperaturen
Sollte dies nicht der Fall sein, weil der Schmutz asphalthaltig ist, dann muss als Reinigungsflüssigkeit Benzol verwendet werden. Filtereinsatzerneut vollsaugenlassen und wie oben beschriebenausblasen-DieserVorgang mussje nach Verschmutzung 4 - 5 mal wiederholt werden. Zum letzten Waschvorgangin iedem FallesauberenDiesel-Kraftstoffverwenden! Agria-Kompaktschlepper... - Seite 12 (Fahr- und Feststellbremse) auf richtige Funktion überprüfen. LassenSie die Bremseinrichtungregelmässignachsehen.Mindestensalle 6 Monate mussdie Bremsanlageauseinandergenommen und gereinigt werden. Dies geschieht am besten durch den zuständigen AGRIA.Dienst. 10. Den Reifendruck der Vorder. und Hinterräder öfiers prüfen. Es ist besonders darauf zu achten, dass der Reifendruck in beiden Rädern...
- Seite 13 Einstellen nur in kaltem Zustand des Motors vornehmen! Wenn der Motor auf Kompression gedreht worden ist, also beide Ventile geschlossen Sind, muss das Ventilspiei 0,2 mm betragen. 3. Kraftstoffeinspritzung Alle 100 Betriebsstunden Einspritzdruck überprüfen. Er soll 200 atü betragen. Agria-Kompaktschlepper...
-
Seite 14: Betriebsstörungen
Betriebsstörungen und ihre Beseitigung Störungen an Maschine Oder am Motor, welche einen grösseren Eingriff erforderlich machen, immer durch eine AGRIA-Kun- dendienststene oder durch eine gute Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein un- sachgemässer Eingriff kann nur schaden. -
Seite 15: Schmierplan
Schmiernippel für Handbremswelle Schmiernippel für Fussbremswelle un ten Schmiernippel für Zapfwelle unten (bei starker Belastung) 18/21 Schmiernippel für Pendelachse unten 17/20 vorn unten Schmiernippel für Achsschenkel Schmiernippel für Spannrollenhebel vorn Schmiernippel für Spannrolle vorn Agria- Kompaktschlepper... -
Seite 16: Schaltplan
Zugschalter mit Kontrollampe Steckve/binder (6-teilig) für Warnblinkleuchte Kupplu ngsleiste (6-teilig) Druckknopfschalter für Anlasser Anlasser Ba tterie Betriebsstundenzähler Regler Kontrollampe für Ladeanzeige Druckknopfschalter für Signalhorn Lichtmaschine Leitu ngsverbinder (6-teilig) Steckverbinder (12-teilig) Blinkschlussleuchten Kupplungsleiste ( 12-teilig) Steckdose (7-polig) Blinkerschalter mit Kontrollampe Kennzeichenleuchte Blinkergeber Agria-Kompaktschlepper... - Seite 17 Beachten Sie das vorgeschriebene Ladegewicht des Anhängers und vermeiden Sie jegliche Uberlastungen. 3. Bei Anhängern, die für mehr als kg Gesamtgewicht zugelassenSind, muss mindestens ein Unterlegkeil für die Räder mitgeführt werden. 4. Der Reifendruck am Anhänger soll 2,5 atü betragen. 5. Bergab niemals im Leerlauf fahren ! Agria- Kompaktsch hepper...
- Seite 18 2. Zapfwellenschutz abnehmen, Anschlussflächen an Schlepper und Hackwerk reinigen. Profilenden an Schlepperzapfwelle und Hacktriebwerk einfetten. 3. Hacktriebwerk mit den am Dreipunkt-HackwerkträgerangebrachtenBolzen (XIII/16) in die Gelenklaschender Zugarme (Tafel 111/9/12, Seite 8) einführen mit Stecker sichern. 4. Gelenkwelle auf das Profilende der Zapfwelle aufschieben bis Sperrbolzen einrastet. Agria-Kompaktschlepper...
- Seite 19 Wird o ben e ingefüllt (Tafel XIII /5,Seite 1 9). Erforderlich dazu i stI Itr. G etriebeöl ST 80. Di e beid en Schmierni ppel an den K reuzgelen der G elenkwell müssen nach jeweils 25 Betriebsstunden bei starker Beanspruchung täg- lich, abgeschmiert werden. Agria -Kompaktschlepper...
- Seite 20 Nach Entfernung des Zurrhakens (XVI / 17) - Mähwerk liegt nun in gestreckter Form hinter dem Schlepper ist die Fianschgiocke (XVI/ 26) über die Zentrier- bzw. Montagebolzen (XV19) an die Heckplatte zu schieben und mit 2 Sechskantschrauben (XVI/15) anzuschrauben. Agria-Kompaktschlepper...
- Seite 21 Seite 21) am Schneidwerk zu verschrau- ben. Falls das Mähwerk wieder vom Schlepper abgebaut wird, darf die Kegelkuppelmuffe auf der Zapfwelle nicht vergessen werden. Sie Wird N/eckmässigerweise am Mähwerk festgebunden, demit sie beim nächsten Einsatzdes Mähwerkes nicht erst gesucht werden muss ! Agria-Kompaktschlepper...
- Seite 22 Schärfe der Schneidkanten. Messerklingen beim Schleifen nicht verbrennen und die Spitzen nicht abrunden. Manch- malgenügt auch dasAbstreichen der Schneidkantenmit einemgrobenHandstein. Nichtunnötigoft schleifenlWennbeideMesser s tumpfSind, i steszweckmäßig, n urein Messer nachzuschleifen, also stumpfes Obermessermit geschliffenem Untermesser Oderumgekehrt. Die SchleifmöglichkeitenSindausden Abbildungenzu ersehen. Agria-Kompaktschlepper...
-
Seite 23: Pflege Und Wartung
Zum Gegenhalten Schraubenzieher unter Zentrierstift (2) legen. c) Äussere Sechskantmutter wieder festziehen und Schutzhauben-OberteiI aufschrauben. d) Keilriemen nur paarweise erneuern. ie/ eJ-z¯s Sechskantmutter mit Telferfeder Keilriemenscheibe (3•teitig) Sechskantschraube mit Scheibe Schutzhau ben-OberteiI Schmalkeilriemen 9,5x 1250 Sechskantschraube mit Scheibe Agria - Kompaktschlepper... - Seite 24 (Tafel1/19,Seite6)einführenund mitden vorderenBohrungen an der Aufhängung(Tafel11/15, S eite7) einhängen und mit Bügelfeder sichern. Lasche (XX/6) mit mittlerer Bohrung in die AufnahmebolzenderAushebevorrichtungeinsteckenund mit Bügelfedersichern. Wird der Mäher in der vordersten Bohrung eingehängt, ist die Aushubhöhe am grössten; in der hintersten, am kleinsten Agria-Kompaktschlepper...
-
Seite 25: Ölstandimwinkelgetriebe Prüfen:verschlusschraube (Tafelxx/ Ii, Seite25)Herausschrauben, Ölstandmussdurchdiegewindebohrung
4. Kreuzgelenk d er Gelenkwelle (TafelXX/4, Seite25)auf das Profilende der Zwischenachszapfwelle aufstecken.Raststiftam Kreuzgelenk eindrücken und nach dem Aufstecken in den Einstich in der Zapfwelle einrasten lassen. Nacheinereventuellen Demontage derGelenkwelle i st beimZusammenbau u nbedingt a ufdieEinbaumarkierung zu achten I 5. Waagerechte Lage des Mähers überprüfen. Eine Korrekturkann durch Verdrehender Gelenkstücke(Tafel XX/ 12,Seite 25) durchgeführt werden.
