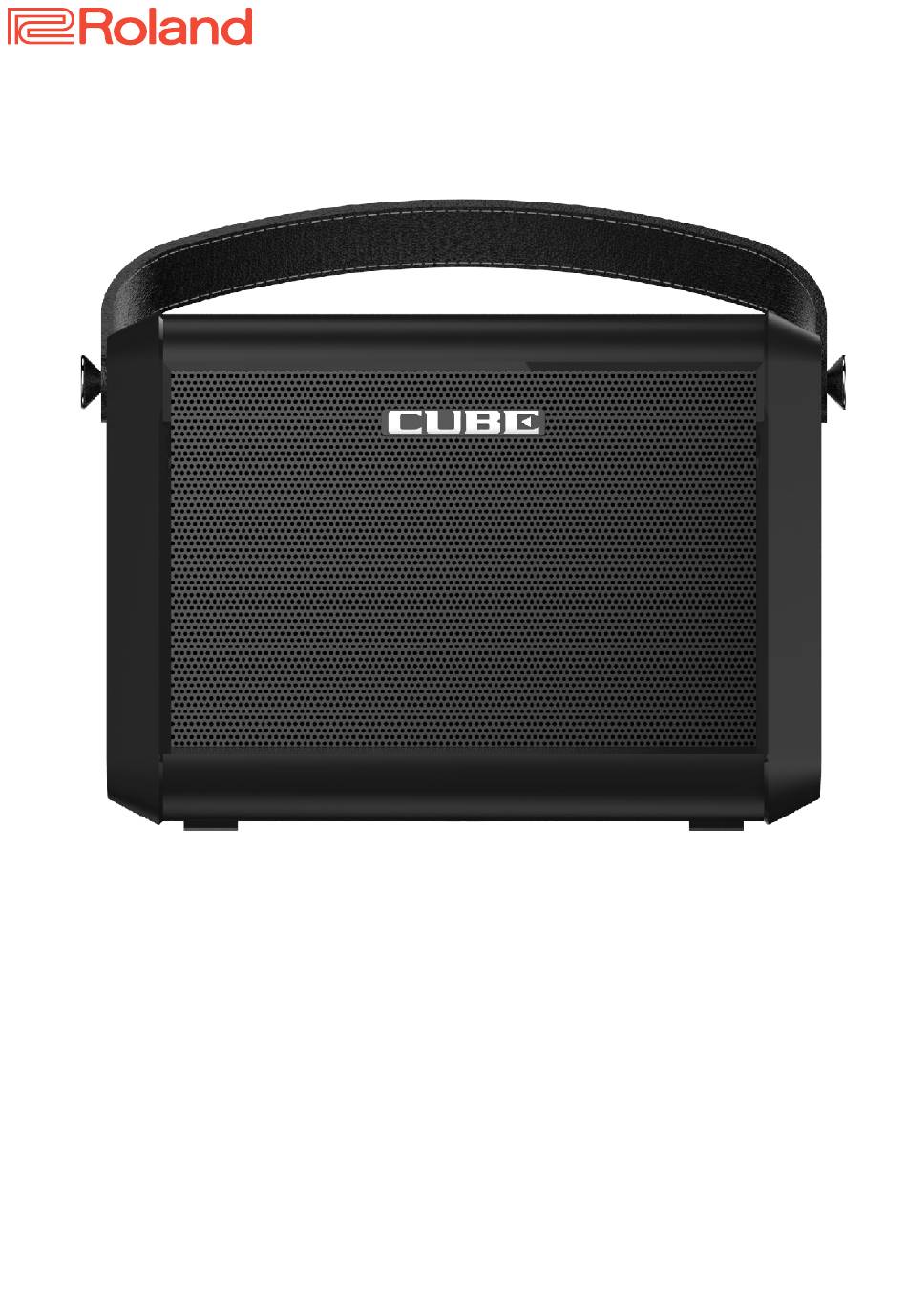

CUBE Street MINI
Bedienungsanleitung
Lesen Sie zunächst sorgfältig die Informationen in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im
Informationsblatt „READ THIS FIRST"). Lesen Sie diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu
machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland CUBE Street MINI

Inhaltszusammenfassung für Roland CUBE Street MINI

  • Seite 1 CUBE Street MINI Bedienungsanleitung Lesen Sie zunächst sorgfältig die Informationen in den Abschnitten „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (im Informationsblatt „READ THIS FIRST“). Lesen Sie diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung................Die Bedienoberfläche............Die Anschlüsse an der Seite..........11 Die Rückseite ..............14 Aufladen des Geräts ............15 Ein- und Ausschalten............16 Verwendung des Stimmgeräts......... 17 Chromatic Mode ..............17 Abhören der von einem Mobilgerät erzeugten Audiodaten über dieses Gerät (Bluetooth® Audio) ..20 Aufstellen des Geräts ............

  • Seite 3: Einleitung

    Einleitung Die Möglichkeiten des CUBE Street MINI ¹ Sie können an dieses Gerät direkt anschließen: eine Elektro-akustische Gitarre, eine E-Gitarre, ein Mikrofon, ein Keyboard und weitere Instrumente. ¹ Dieses Gerät besitzt eine Bluetooth® Audio-Funktionalität, mit der Sie auf einem externen Mobilgerät abgespielte Backing Tracks oder Soundeffekte über den Lautsprecher dieses Geräts wiedergeben können.
  • Seite 4 Einleitung Zwei Vokalisten Backing Tracks, Soundeffekte usw., die über Bluetooth Audio übertragen werden Gesang bzw. E-Gitarre Backing Tracks, Sprache Soundeffekte usw., die über Bluetooth Audio übertragen werden...
  • Seite 5 Einleitung Gesang bzw. Tasten-Instrumente Backing Tracks, Sprache Soundeffekte usw., die über Bluetooth Audio übertragen werden Ukulele Gesang bzw. Sprache Backing Tracks, Soundeffekte usw., die Elektrische Ukulele mit über Bluetooth Audio Tonabnehmer, usw. übertragen werden...
  • Seite 6 Einleitung Gesang bzw. Digital Wind-Instrumente Backing Tracks, Sprache Soundeffekte usw., die Elektronische Saxophone, über Bluetooth Audio Aerophone, usw. übertragen werden...

  • Seite 7: Die Bedienoberfläche

    Die Bedienoberfläche 5V DC-Anschluss (USB Type C®) Verbinden Sie diesen Anschluss mit einem handelsüblichen USB AC-Adapter (mindestens 5 V/2 A), um das Gerät mit Strom zu versorgen bzw. aufzuladen. * Verwenden Sie einen handelsüblichen USB AC-Adapter (5 V/2 A oder mehr), um das Gerät über dessen 5V DC-Anschluss mit Strom zu versorgen.
  • Seite 8 Die Bedienoberfläche [TUNER/Ġ (Bluetooth®)]-Taster Drücken Sie diesen Taster, wenn Sie das Stimmgerät (den Tuner) aktivieren möchten. Wenn Sie die Verbindung über Bluetooth® herstellen möchten, halten Sie den Taster für mindestens drei Sekunden gedrückt. * Der Sound der Gitarre wird stummgeschaltet, während Sie den Tuner verwenden. TUNER-Anzeigen Diese zeigen den Stimm-Status an, wenn Sie den Tuner einsetzen.
  • Seite 9 Die Bedienoberfläche Diese Regler bestimmen die Lautstärke und die Klangfarbe des Signals, das an der MIC-Buchse anliegt. [VOLUME]-Regler Dieser regelt die Lautstärke des an der MIC-Buchse angeschlossenen Mikrofons. [TONE]-Regler Dieser bestimmt die Klangfarbe des an der MIC-Buchse angeschlossenen Mikrofons. Drehen des Reglers im Uhrzeigersinn macht den Klang heller, Drehen des Reglers entgegen des Uhrzeigersinns dämpft den Klang. [REV/ECHO]-Regler Dieser bestimmt den Effektanteil des an der MIC-Buchse anliegenden Signals.

  • Seite 10: Die Effekttypen Und Deren Eigenschaften

    Die Bedienoberfläche Einstellen der Lautstärke und Klangfarbe Diese Regler bestimmen die Lautstärke und die Klangfarbe der Instrumente, die an den jeweiligen Eingangsbuchsen angeschlossen sind. Die Effekttypen und deren Eigenschaften Type Eigenschaften Reverb Das Reverb fügt dem Sound einen zusätzlichen Raumhall-Effekt hinzu. Es simuliert den Sound eines erweiterten Raums, z.B.

  • Seite 11: Die Anschlüsse An Der Seite

    Die Anschlüsse an der Seite * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
  • Seite 12 Die Anschlüsse an der Seite à GUITAR/MIC/INST-Buchsen à MIC-Anschluss Anschließen von Instrumenten mit Mono-Ausgang à Dynamisches Mikrofon (*1) Schließen Sie diese an die L (MONO)-Buchse an. Elektro-akustische Gitarre E-Gitarre Klinke Dynamisches Mikrofon (*1) à Anschließen von Stereo-Instrumenten Schließen Sie diese an die L (MONO)- und R-Buchsen an. Klinke Klinke Gitarren-Effektgerät...
  • Seite 13 Die Anschlüsse an der Seite Kondensator-Mikrofone, die eine Phantomspeisung benötigen, werden nicht unterstützt. Dieses Gerät stellt keine Phantomspeisung zur Verfügung. Pin-Belegung des MIC-Anschlusses...

  • Seite 14: Die Rückseite

    Die Rückseite Erdungsanschluss Dieser Anschluss ermöglicht die Verbindung zu einem geerdeten Gegenstand. Verwenden Sie diesen Anschluss nur, wenn es notwendig ist. Kippständer Sie können das Gehäuse anwinkeln, so dass die Lautsprecher nach oben abstrahlen. Weitere Details finden Sie unter „Aufstellen des Geräts (S. 21)“.

  • Seite 15: Aufladen Des Geräts

    Aufladen des Geräts * Verwenden Sie einen handelsüblichen USB AC-Adapter (mindestens 5 V/2 A). Schieben Sie den [POWER]-Schalter des Geräts nach unten, um das Gerät auszuschalten. Sie können das Gerät auch im eingeschalteten Zustand aufladen; es wird aber schneller aufgeladen, wenn es ausgeschaltet ist. Verbinden Sie den USB AC-Adapter (mindestens 5 V/2 A) mithilfe des beigefügten USB-Kabels mit dem USB-Anschluss des Geräts.

  • Seite 16: Ein- Und Ausschalten

    Ein- und Ausschalten Regeln Sie vor dem Ein- und Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist beim Ein- und Ausschalten eventuell ein leises Nebengeräusch hörbar. Dieses ist normal und keine Fehlfunktion. Einschalten Stellen Sie sicher, dass der [VOLUME]-Regler dieses Geräts und die Lautstärke der angeschlossenen Geräte auf „0“ gestellt sind.

  • Seite 17: Verwendung Des Stimmgeräts

    Verwendung des Stimmgeräts Der Modus für 6-saitige Gitarren Die Tonhöhen der Saiten einer 6-saitigen Gitarre werden mit dem normalen Stimmverfahren bestimmt. Drücken Sie den [TUNER/Ġ]-Taster. Die TUNER (á)-Anzeige blinkt 2x schnell. Spielen Sie einer der Saiten offen (ohne zu greifen). die Tonhöhe ist korrekt zu tief zu hoch...

  • Seite 18: Auswahl Des Modus Für 6-Saitige Gitarren (Werksvoreinstellung)

    Verwendung des Stimmgeräts Halten Sie den [TUNER/Ġ]-Taster gedrückt und schieben Sie den [POWER]-Schalter des Geräts auf die Position „ON“ (nach oben). Das Instrument wird eingeschaltet und die TUNER-Anzeigen (á) und (´) blinken. Schieben Sie den [POWER]-Schalter des Geräts auf die Position „OFF“ (nach unten) und nach kurzer Zeit wieder auf „ON“ (nach oben).
  • Seite 19 Verwendung des Stimmgeräts Mode Display Six-string Guitar Mode Die TUNER (á)-Anzeige blinkt. (Werksvoreinstellung) Chromatic Mode Die TUNER-Anzeigen (á) und (´) blinken.

  • Seite 20: Abhören Der Von Einem Mobilgerät Erzeugten Audiodaten Über Dieses Gerät (Bluetooth® Audio)

    Schalten Sie im Mobilgerät (z.B. Smartphone) die Bluetooth®-Funktion ein. Tippen Sie auf „CUBE Street MINI“, welcher im Bluetooth®-Display des Mobilgeräts angezeigt wird. Damit wird dieses Gerät mit dem Mobilgerät gekoppelt. Nach Abschluss des Kopplungsvorgangs blinkt die TUNER (É)-Anzeige schnell und erlischt dann.

  • Seite 21: Aufstellen Des Geräts

    Aufstellen des Geräts Kippständer Sie können dieses Gerät anwinkeln, so dass Sie den Sound in die gewünschte Richtung lenken können. * Achten Sie darauf, sich bei Betätigen des Kippständers nicht die Finger einzuklemmen bzw. zu verletzen. Kinder sollten das Gerät nur unter Aufsicht einer erwachsenen Person bedienen.

  • Seite 22: Adapter Für Den Mikrofonständer

    Bedingungen für die Verwendung eines Mikrofonständers Verwenden Sie einen Mikrofonständer, der eine Höhe von 125 cm oder weniger (inkl. des CUBE Street MINI) erlaubt. Der Abstand zwischen den Füßen des gespreizten Dreifuß-Stativs muss mindestens 63 cm betragen (siehe nachfolgende Abbildung).
  • Seite 23 Ständer umkippt, das Gerät beschädigt wird und ggf. Verletzungen die Folge sind. * Setzen Sie den CUBE Street MINI nicht auf einen Mikrofonständer, wenn dieser wackelt und nicht sicher und fest steht. Stellen Sie sicher, dass der Mikrofonständer auf einem festen und waagerechten Untergrund aufgestellt wird.

  • Seite 24: Mögliche Fehlerursachen

    Betriebsdauer. Bei Fragen zur internen Batterie wenden Sie sich an ein BOSS Service Center. „CUBE Street MINI“ wird nicht im Bluetooth®-Display des Mobilgeräts Ist die Bluetooth®-Funktion des Mobilgeräts eingeschaltet? Schalten Sie angezeigt, das mit diesem Gerät gekoppelt werden soll.

  • Seite 25: Technische Daten

    Informationsblatt „Read Me First“ USB Type-C®–USB Type A-Aufladekabel Zusätzliches Zubehör Tragetasche: CB-MBC1 * 0dBu = 0.775Vrms * Dieses Dokument beschreibt die technischen Daten des Produkts bei Veröffentlichung dieses Dokuments. Ggf. aktualisierte Informationen zu diesem Produkt finden Sie auf der Roland-Internetseite.
  • Seite 26 CUBE Street MINI Bedienungsanleitung Roland Corporation © 2026 Roland Corporation...
