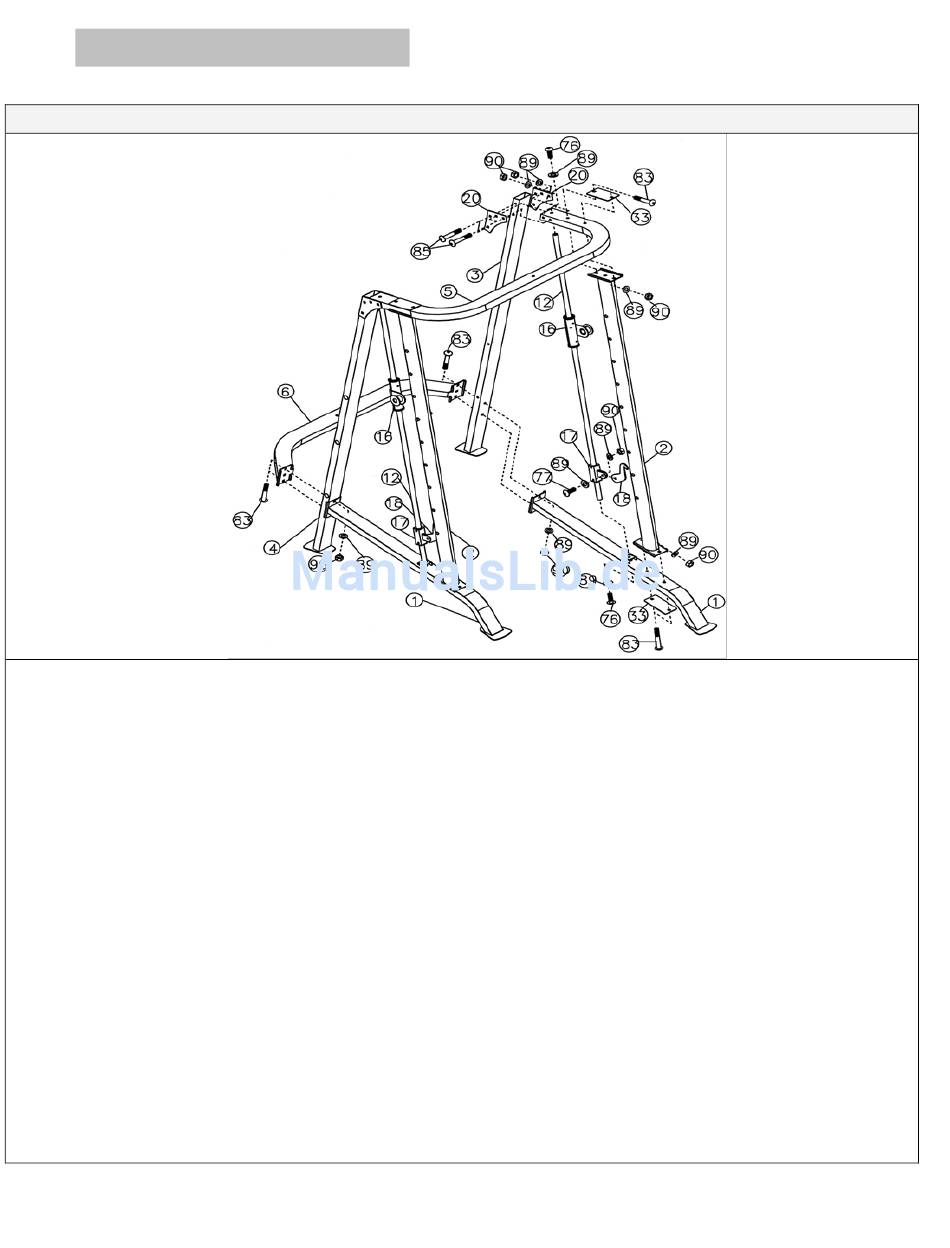

ZUSAMMENBAU (1.1)
a. Ziehen Sie nicht alle Muttern und Bolzen direkt komplett an.
b. Befestigen Sie den Hauptrahmen (1) an den linken senkrechten Rahmen(3). Befestigen Sie die Querstrebe (6) an das
Ende des senkrechten Rahmens. Richten Sie das Loch aus und sichern sie den Grundrahmen, linken senkrechten
Rahmen, und den Querrahmen mit zwei M10 x 2 3/8" Schlossschrauben (83), Ø ¾" Unterlegscheiben (89), und M10
Muttern (90). Wiederholen Sie dies auch auf der anderen Seite.
c. Befestigen Sie eine Führungsstange (12in den Grundrahmen (1). Sichern Sie diesen mit einer M10 x ¾"
Sechskantschraube (76) und Ø ¾" Unterlegscheiben (89) von unten.
d. Schieben Sie den Sicherheitsträger eins nach unten (17) auf die Führungsstange von oben, dann schieben Sie einen
Sicherheitsträger (16) auf die Führungsstange.
e. Befestigen Sie einen senkrechten Rahmen (2) an den Grundrahmen (1). Sichern Sie es mit zwei M10 x 2 3/8"
Schlossschrauben (83), einer 6" x 2 ¾" Klammer (33), zwei Ø ¾" Unterlegscheiben (89), und zwei M10 Muttern (90).
Befestigen Sie einen Sicherheitshaken (18) an die untere Sicherheitsstange (17). Sichern Sie ihn mit einer M10 x 1"
f.
Sechskantschraube (77), zwei Ø ¾" Unterlegscheiben (89), und eine M10 Mutter (90). Befestigen Sie den
Sicherheitshaken in dem gewählten Loch auf der Rückseite des senkrechten Rahmens.
g. Wiederholen Sie Schritt C-F, um die andere Seite aufzubauen.
h. Platzieren Sie den Sicherheitsträger (5) auf den zwei vorderen senkrechten Rahmen (2).
i.
Setzen Sie die Führungsstangen oben drauf (12) in die Löcher des Sicherheitsträgers. Sichern Sie jede
Führungsstange auf den Trägern mit einer M10 x ¾" Sechskantschraube (76) und Ø ¾" Unterlegscheiben (89).
Sichern Sie jede senkrechte Obergestell (2) auf dem oberen Träger (5) mit zwei M10 x 2 3/8" Schlossschrauben (83),
j.
einer 6" x 2 ¾" Klammer (33), zwei Ø ¾" Unterlegscheiben (89), und zwei M10 Muttern (90).
k. Sichern Sie den Träger auf dem linken Rahmen (3) mit vier M10 x 4" Schlossschraube (85), zwei dreieckigen
Klammern (20), vier Ø ¾" Unterlegscheiben (89), und vier M10 Muttern (90). Wiederholen Sie das gleiche auch auf
der anderen Seite.
SCHRITT 1
10 / 31
