Montage Der Sauna; Grundrahmen & Wandelemente - Butenas OUTLET Montageanleitung

Montage der Sauna

1. 1 .
3,0x30
2. 2 .
3. 3 .
4. 4 .
6 'Outlet'
Montageanleitung
' O u t l e t '
M o n t a g e a n l e i t u n g
Grundrahmen & Wandelemente

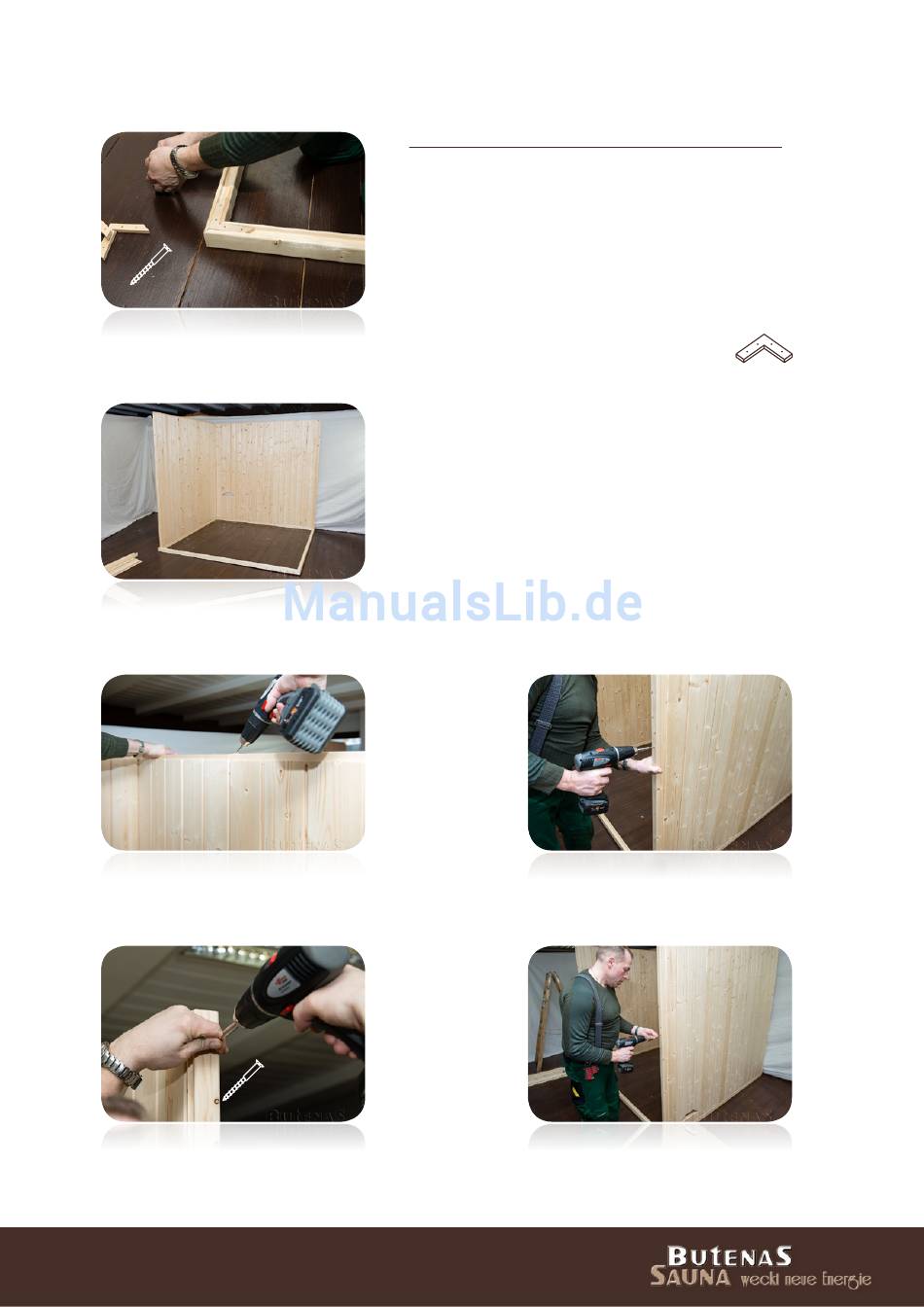

Beginnen Sie mit der Montage des Grundrahmens. Ver-
wenden Sie dazu die Grundrahmenteile gemäß beilie-
gender Stückliste und legen Sie diese entsprechend der
Grundrisszeichnung auf dem Boden aus und verschrau-
ben sie entsprechend entsprechend winklig mit den
Schrauben 3,0 x 30 (oder ähnlich). Hierfür verwenden
Sie die mitgelieferten Winkel in den Ecken.
Achten Sie unbedingt darauf, dass mindestens ein Ab-
stand von 5 cm zwischen Sauna- und Gebäudewand
eingehalten wird.
Aus der Grundrisszeichnung und dem beiliegendem Ty-
penblatt geht die Anordnung der Elemente hervor.
Beginnen Sie in der hinteren linken Ecke mit der Monta-
ge der Wandelemente. Stellen Sie diese so in die Nut
des Grundrahmens, dass die hervorstehende Querboh-
le des Wandelementes in die Nut greift.
3 x 5,0 x 100
5. 5 .
6. 6 .
3 Schrauben je Eckstollen
