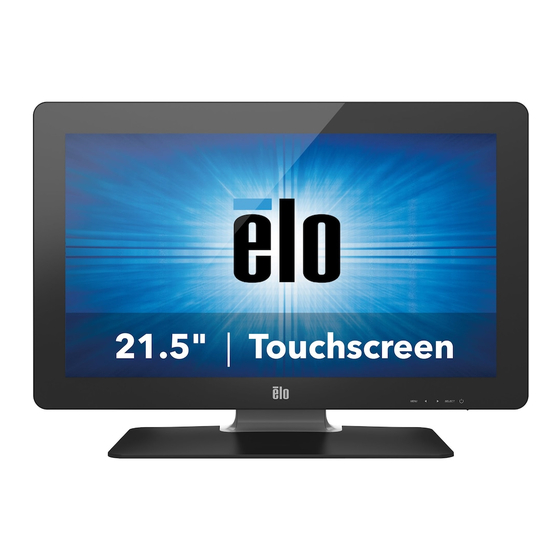

- Seite 1 Bedienungsanleitung 2201L Touchmonitor Bedienungsanleitung – 2201L SW601366 Rev A Seite 1 von 22...
- Seite 2 Electronics Unternehmensgruppe und deren Lizenzgebern. Windows ist eine Marke der Microsoft Unternehmensgruppe. Andere hier verwendete Produktbezeichnungen sind die Marken oder eingetragenen Marken der jeweiligen Unternehmen. Tyco Electronics beansprucht, abgesehen von den eigenen Marken, keinerlei Rechte an Marken. Bedienungsanleitung – 2201L SW601366 Rev A Seite 2 von 22...
-
Seite 3: Inhaltsverzeichnis
..................10 Kapitel 5 - Technischer Support ............14 Kapitel 6 - Sicherheit und Wartung ............15 Kapitel 7 - Gesetzliche Vorschriften ............. 17 Kapitel 8 - Garantieinformationen ............20 Bedienungsanleitung – 2201L SW601366 Rev A Seite 3 von 22... -
Seite 4: Produktbeschreibung
Diese Bedienungsanleitung enthält wichtige Informationen zur richtigen Aufstellung und Wartung Ihres Touchmonitors. Bevor Sie Ihren neuen Touchmonitor aufstellen und einschalten, sollten Sie diese Bedienungsanleitung – insbesondere die Kapitel zu Installation, Aufbau und Betrieb – gründlich durchlesen. Bedienungsanleitung – 2201L SW601366 Rev A Seite 4 von 22... -
Seite 5: Kapitel 2 - Installation
STECKER-ID = 6,4 mm AUDIO-EINGANG AUSGANG PIN-OD = 2,0 mm 3,5 mm TRS-KLINKENBUCHSE STECKERTIEFE = 8,8 mm MAX 1 Vms EINGANGSSPANNUNG = 12 V DC ±5% DVI -D VGA- VIDEOEINGANG VIDEOEINGANG Bedienungsanleitung – 2201L SW601366 Rev A Seite 5 von 22... -
Seite 6: Touchmonitor-Anschlüsse
Innere des Ständers geführt werden. Nehmen Sie dazu die Kabelabdeckung des Ständers ab und befestigen Sie sie anschließend wieder. 6. Der Touchmonitor wird im ausgeschalteten Zustand geliefert. Drücken Sie den Ein-/Ausschalter, um den Monitor einzuschalten. Bedienungsanleitung – 2201L SW601366 Rev A Seite 6 von 22... -
Seite 7: Installation Des Software-Treibers Für Die Touch-Technologie
• Touch-Treiber für andere Betriebssysteme Legen Sie die Elo TouchTools-CD in das CD-ROM-Laufwerk Ihres Computers ein. Die CD sollte die Elo TouchTools Anwendung automatisch ausführen. Klicken Sie auf „Treiber für diesen Computer installieren“. Bedienungsanleitung – 2201L SW601366 Rev A Seite 7 von 22... - Seite 8 Aktivieren Sie bei einer Installation auf einem Windows 7-System unter „Elo USB-Schnittstellen - andere Touchscreens“ das Kontrollkästchen „Treiber installieren“. Nachdem Sie den Endbenutzer-Lizenzvertrag akzeptiert haben, werden die Treiber installiert. Starten Sie Ihren Computer nach Abschluss der Installation neu. Bedienungsanleitung – 2201L SW601366 Rev A Seite 8 von 22...
-
Seite 9: Allgemeine Informationen Zum Aufbau
PLATTENOBERFLÄCHE, x 4 Aufbau mit Ständer Unten im Sockel befinden sich Durchgangslöcher mit Gewinde, an denen das Gerät befestigt werden kann. M4-GEWINDE, MAX. SCHRAUBENTIEFE 7 mm AB METALLOBERFLÄCHE, x 4 Bedienungsanleitung – 2201L SW601366 Rev A Seite 9 von 22... -
Seite 10: Kapitel 4 - Betrieb
Auflösung des Monitors entsprechen. Eine unvermeidliche Nebenwirkung des dabei verwendeten Skalierungsalgorithmus ist ein Verlust der Abbildungstreue. Dieser Verlust ist besonders auffällig, wenn detailreiche Bilder aus der Nähe betrachtet werden Bedienungsanleitung – 2201L SW601366 Rev A Seite 10 von 22... -
Seite 11: On-Screen-Display (Osd)
Standardeinstellung: maximal Erhöht/reduziert den Kontrast des Monitors. Contrast [Kontrast] Standardeinstellung: beste Grauschattierungsleistung Ermöglicht die Feinanpassung des Pixeltakts. Clock [Takt] Nur bei VGA-Eingangsvideo Ermöglicht die Feinanpassung der Pixeltaktphase. Phase Nur bei VGA-Eingangsvideo Bedienungsanleitung – 2201L SW601366 Rev A Seite 11 von 22... - Seite 12 Bereich liegt zwischen 5 und 60 Sekunden. Standardeinstellung: 15 Sekunden Wählt die Anzeigesprache der OSD-Informationen aus. Zur Wahl stehen: OSD Language Englisch, Französisch, Italienisch, Deutsch, Spanisch, traditionelles [OSD-Sprache] Chinesisch, vereinfachtes Chinesisch und Japanisch. Standardeinstellung: Englisch. Bedienungsanleitung – 2201L SW601366 Rev A Seite 12 von 22...
-
Seite 13: Sperren Von Osd-Tasten Und Ein-/Ausschalter
Wenn Kopfhörer am Audioausgang angeschlossen sind, werden die internen Lautsprecher ausgeschaltet und Audio über die Kopfhörer wiedergegeben. Die Lautstärke und die Stummschaltung von Lautsprechern und Kopfhörern kann über das OSD reguliert werden. Bedienungsanleitung – 2201L SW601366 Rev A Seite 13 von 22... -
Seite 14: Kapitel 5 - Technischer Support
Die technischen Daten dieses Gerätes finden Sie unter www.elotouch.com/products. Die Online-Selbsthilfe finden Sie unter www.elotouch.com/go/websupport. Den technischen Support erreichen Sie unter www.elotouch.com/go/contactsupport. Telefonnummern für weltweiten technischen Support finden Sie auf der letzten Seite dieser Bedienungsanleitung. Bedienungsanleitung – 2201L SW601366 Rev A Seite 14 von 22... -
Seite 15: Kapitel 6 - Sicherheit Und Wartung
Tuch bzw. einen Schwamm. Tragen Sie den Reiniger auf keinen Fall direkt auf den Touchscreen auf. Verwenden Sie keinen Reinigungsalkohol (Methyl, Ethyl oder Isopropyl), Verdünner, Benzol oder ein scheuerndes Reinigungsmittel. Bedienungsanleitung – 2201L SW601366 Rev A Seite 15 von 22... -
Seite 16: Richtlinie Für Elektro- Und Elektronikalt-/Schrottgeräte
Richtlinie für Elektro- und Elektronikalt-/Schrottgeräte Dieses Produkt darf nicht im Hausmüll entsorgt werden. Es sollte bei einer entsprechenden Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. Bedienungsanleitung – 2201L SW601366 Rev A Seite 16 von 22... -
Seite 17: Kapitel 7 - Gesetzliche Vorschriften
Um den Vorschriften zu genügen, sollten Sie nur die durch den Hersteller genehmigten Stromkabel verwenden. c) Der Anwender wird darauf aufmerksam gemacht, dass Änderungen oder Modifikationen an dem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Bedienungsanleitung – 2201L SW601366 Rev A Seite 17 von 22... - Seite 18 Giftige oder schädliche Stoffe und Elemente Komponente Blei Quecksilber Cadmium sechswertiges polybromiertes polybromierte (Pb) (Hg) (Cd) Chrom (Cr6+) Biphenyl (PBB) Diphenyl- äther (PBDE) Plastikteile Metallteile Draht- und Kabeleinheiten LCD-Platte Touchscreen Bedienungsanleitung – 2201L SW601366 Rev A Seite 18 von 22...
- Seite 19 Temperatur: 0 °C - 40 °C Luftfeuchtigkeit: 20% bis 80% (nicht kondensierend) Aufstellhöhe: 0 bis 3.048 m Lagerbedingungen: Temperatur: -20 °C - 50 °C Luftfeuchtigkeit: 10% bis 90% (nicht kondensierend) Aufstellhöhe: 0 bis 12.192 m Bedienungsanleitung – 2201L SW601366 Rev A Seite 19 von 22...
-
Seite 20: Kapitel 8 - Garantieinformationen
Verwendung des Produkts durch den Käufer in Hinblick auf geltende Gesetze, Vorschriften, Rechtsvorschriften oder Normen bezieht. Der Käufer übernimmt die vollständige Verantwortung für alle sich auf die Produkte des Käufers beziehenden oder davon herrührenden Garantie- und anderen Ansprüche, die vom Verkäufer gelieferte Bedienungsanleitung – 2201L SW601366 Rev A Seite 20 von 22... - Seite 21 Der Käufer hat den Verkäufer gegenüber jeglicher Haftung, sämtlichen Ansprüchen, Verlusten, Kosten oder Ausgaben (einschließlich angemessener Rechtsanwaltsgebühren) schad- und klaglos zu halten, die auf Produkte des Käufers bzw. auf Zusagen oder Gewährleistungen für dieselben zurückgeführt werden können. Bedienungsanleitung – 2201L SW601366 Rev A Seite 21 von 22...
- Seite 22 Tel: +49 (0) (89) 60822-0 Tel: +32 (0) (16) 35-2100 Fax: +81 (45) 578-2180 Tel: 650-361-4800 Fax: +49 (0) (89) 60822-180 Fax: +32 (0) (16) 35-2101 www.tps.co.jp Fax: 650-361-4722 elosales@elotouch.com customerservice@elotouch.com ©2011 Tyco Electronics. Bedienungsanleitung – 2201L SW601366 Rev A Seite 22 von 22...
