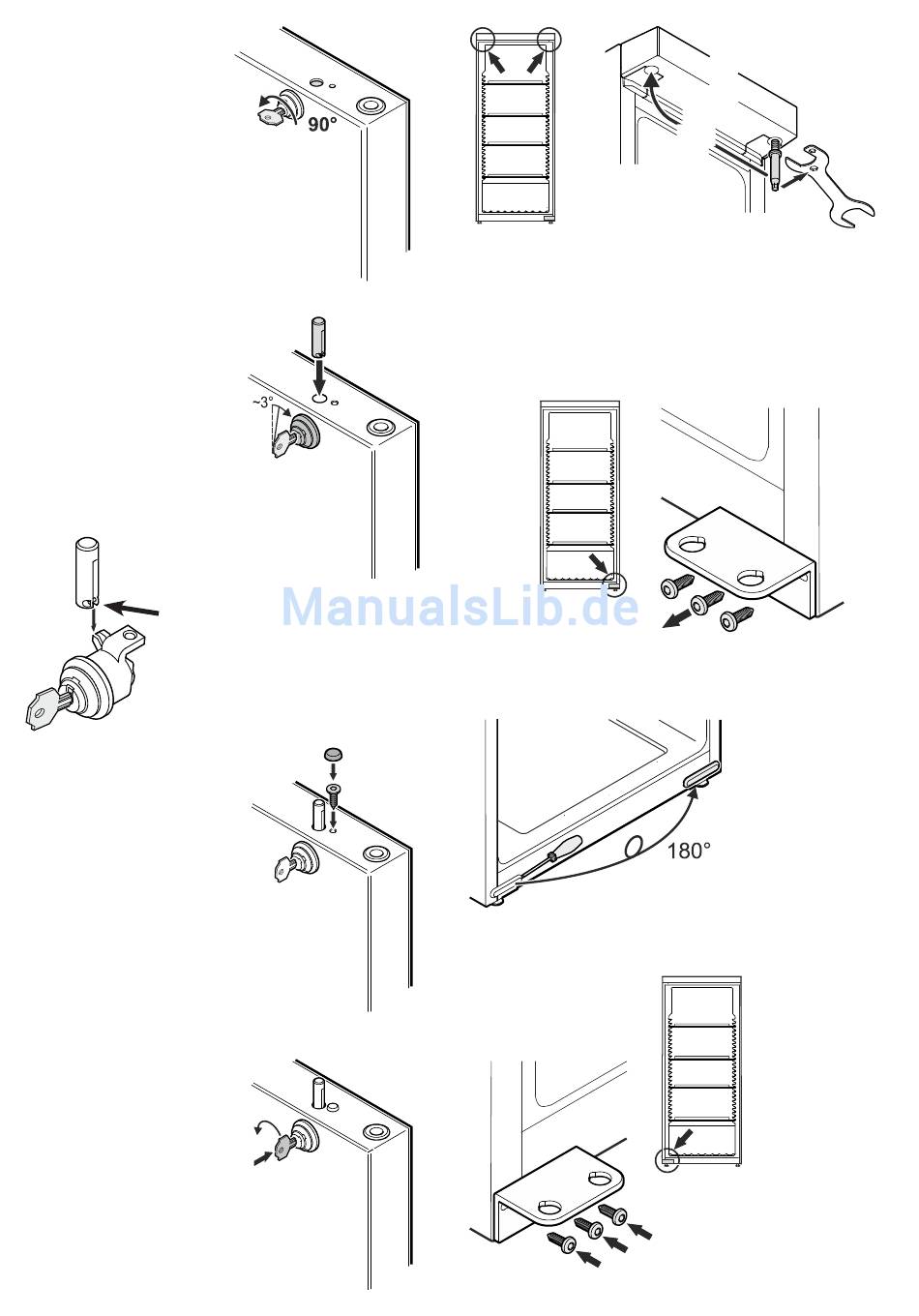

16. Schloss 90° gegen den Uhr-
zeigersinn zurückdrehen.
17. Schloss im Uhrzeigersinn
ca. 3° weiterdrehen.
18. Bolzen einsetzen.
Hinweis zu Punkt 18
Der querliegende Stift im Bolzen muss
nach dem Einsetzen in der Nut des
Schlosshakens sitzen.
19. Schraube eindrehen und
Abdeckung aufsetzen.
20. Schlüssel hineindrücken.
Schlüssel um 90° drehen.
8
16
18
17
19
20
21. Bolzen herausdrehen.
Beiliegenden Schlüssel verwenden.
22. Bolzen auf der Gegenseite wieder eindrehen.
23. Schar nierwinkel ab-
schrauben.
24. Abdeckung abnehmen, 180° drehen und
auf der Gegenseite wieder einsetzen.
25
EX 160 / EX 220 / EX 300 / EX 490_1 03/2014
22
21
23
24
25. Scharnierwinkel anschrauben.
