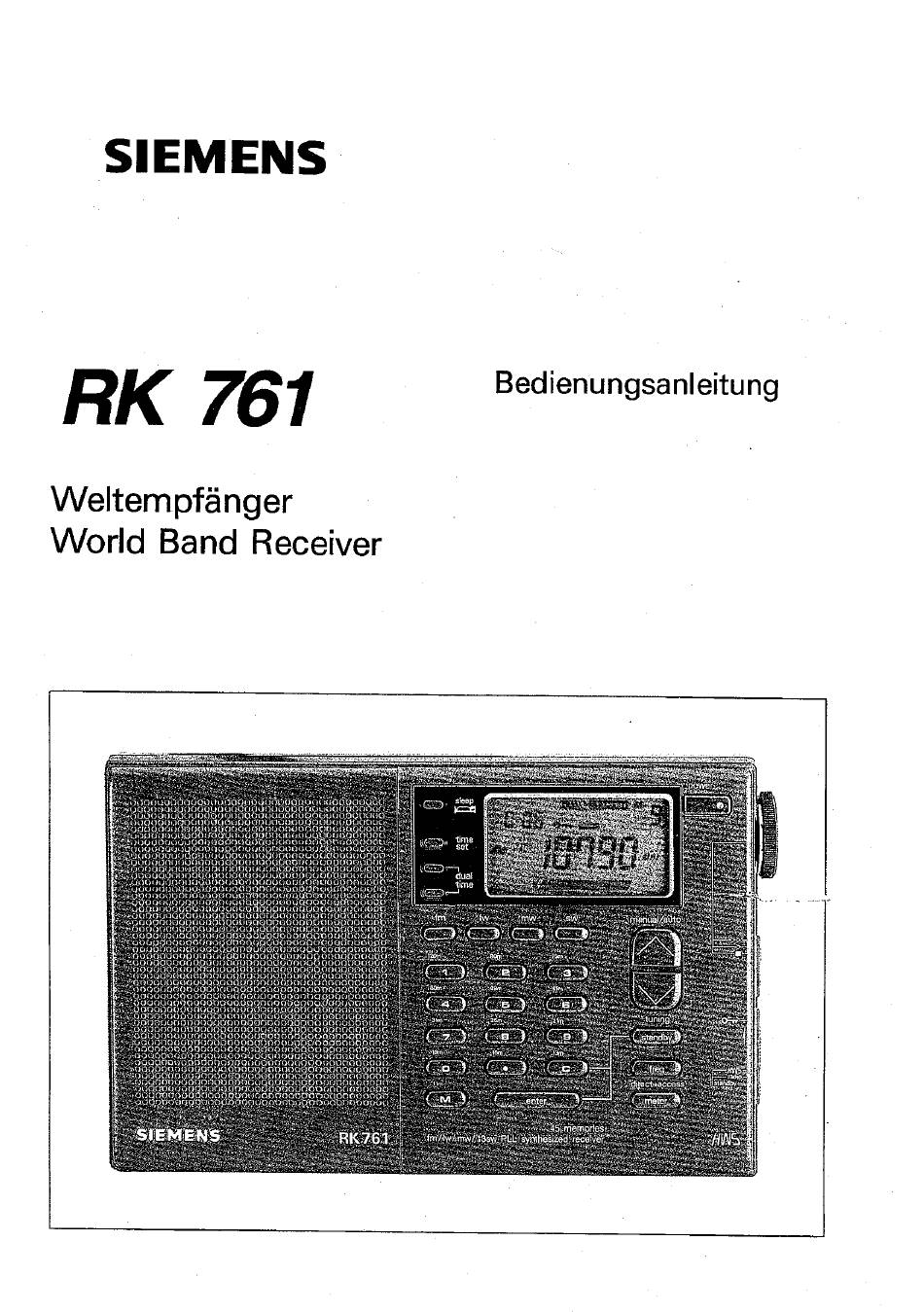

- Seite 1 SIEMENS Bedienungsanleitung Weltempfänger World Band Receiver RK7$nv...
- Seite 2 SIEMENS RK 761 15141312 11 10 BACK-UP BATTERY RADIO BATTERY OPEN...
-
Seite 3: Bedienungselemente
Bedienungselemente Teleskopantenne Ei nschlafzeit Zeiteingabe (Normalzeit) DUAL-Zeitanzeige (zweite Zeitzone) DUAL-Zeiteingabe LCD Display mit Multifunktionsanzeige (3-farbig) En-/Ausschalter Drehknopf für Senderabstimmung Manuelie Sendereinstellung automatische Sendersuche Bereitschaft Frequenzeingabe direkt Vorwahl RN-Bänder Bereichstasten FM/LW/MW/SW Zifferneingabe und Bandwahttasten SW Fehlerkorrektur Befehlseingabe MEMORY Buchse für externe Antenne AM-Eméfindlichkeit DWLOCAL... -
Seite 4: Inhaltsverzeichnis
Inhalt Technische Besonderheiten Stromversorgung Programmieren des Speichers Wahl der Empfangsbereiche Abstimm-Möglichkeiten Weckfunktionen SpezielleEinstellungen und Empfangsanpassungen Technische Daten... -
Seite 5: Technische Besonderheiten
Technische Besonderheiten Lückenlos durchstimmbares AM-Band, ohne Unterbrechung der LW- MW- und SW-Bereiche, vermittelt umfangreichere Empfangsmöglichkeiten. Schnellanzeige im 3-Farben-LCD-DisplQY. Gut lesbare Frequenzangabender Sendestationen, Bereichsangaben, Uhrzeiten (NORMAL und DUAL), Speicher-Anzeigen, Signal-Stärke,Batterie-Zustandund diverser Funktions-Symbole. Direkteingabevon Empfangsfrequenzenermöglicht sofotige Senderwiedergabe im FM-Band 87,5 MHz - 108 MHz und in den AM-Bändern 150 kHz - 29999 kHz. -
Seite 6: Stromversorgung
Stromversorgung Das Gerät ist geeignet zum Betrieb mit: 6 Mignonbatterien 1 VAIkaline (IEC-R6 Oder IJM 3 Oder AA) 6 V = Netzgerät am Wechselstromn&. Anschluß an externe 6 V = Buchse. 12 V Autobatterie über Adapterkabel. In das Batteriefach RADIO werden 4 Mignonbatterien 1,5 V eingelegt. Das Batteriefach BACK UP Wird mit 2 Mignonbatterien 1,5 V bestück. - Seite 7 BACK-UP BATTERY RADIO BATTERY OPEN OPEN Anschluß über Ne&gerät )as Gerät kann über ein handelsübliches 6V-Netzgerät an das Wechselstromnetz angeschlossen werden. Das Netzgerät Wird an die Buchse DC IN 6V (Anschlußstecker mm ø Minuspol innen). Die eingesetzten 3atterienwerden automatisch abgeschaltet. Anschluß...
-
Seite 8: Programmieren Des Speichers
Programmieren des Speichers Einstellung der Uhr Entsprechend dem Weltstandarderfolgt die Zeitanzeige nach der 24-Stunden Zeiteinteilung. (Greenwich Mean Time). Nach Einsetzen von 4 Mignonzellen 1,5 V (AA) in das Batteriefach RADIOTEIL ist die Uhr betriebsbereit Displayanzeige 0:00 Taste time set drücken. Die Anzeige 0:00 erlischt und time set blinkt für etwa 12 Sekunden. - Seite 9 Einstellung einer zweiten Zeitangabe (DUAL TIME) Wenn gewünscht, kann eine zweite einprogrammiert werden. ZB. Sommer/Winter- zeit, andere von M-Stationen Oder die Home-Zeit während einer Reise. DieuntereTastedual time drücken.1mDisplayWirdDUAL (zweite Zeitangabe) angezeigt. Taste time set drücken. Die aktuelle Zeitanzeige erlischt und die Anzeige time set blinkt für etwa 12 Sekunden.
-
Seite 10: Wahl Der Empfangsbereiche
Wahl des Empfangsbereiches DieWahldes Empfangsbereiches e rfolgtmitden Tasfenfm/lw/mw/lw mitgleichzeitiger Anzeige im Display. Band Frequenz-Bereich Wellenlänge 87,5-108 / FM 150-519kHz Langwelle 520 — 1620 kHz Mittelwelle 1621 - 29999kHz Kurzwelle (13 Band-Bereiche) Die AM-Bereiche sind lückenlos von 150 kHz bis 29999 kHz durchstimmbar. -
Seite 11: Abstimm-Möglichkeiten
Abstimm-Möglichkeiten Fü r dieSenderausw und Sendereinstellun können vierMethoden angewandt werden: Direct Tuning = Direktabstimmung durchFrequenzeingabe Manua Tuning = Manuelle Abstimmung Scan Tuning = Sendersuchlauf Memor Tuning = Speicher-Eingabe (45Speicherplätze) Direktabstimmung (Frequenzeingabe) dieSendefrequenz desgewünschten S enders bekannt i st,kanndieseüberdie Zifferntastendirekt eingegeben werden. Beispiel: FM - Band 100,70 MHz Gerät einschalten.Taste FM drücken Tastefreq (Frequenz)drücken. - Seite 12 Manue/le Senderabstimmung ZumAuswählen e inesSenders, d essen Frequenz n ichtbekannt i st,kanndie Handabstimmung betätigt werden. Entwed dieTasten M ANUAL TUNING (A) bzw. ( V) Oder den Abstimmknopf ROTARY TUNING betätigen. manual tuning auto scan Gerät einschalten. Empfangsbereichwählen. Taste manual tuning AUPOder VDOWN w iederholt drücken, bisder gewünschte Sende empfange...
- Seite 13 Abstimmgesch windigkeit anmerkung: Venn die Tastemanual tuning ( A ) Oder( V ) betätigtwird, vollzieht sich die ;enderabstimmung in folgenden Schritten: 50 kHz 9 kHz /IW: 9 kHz Oder 10 kHz **) 5 kHz irläuterung: Abstimmung mit dem Drehkhopf ROTARY TUNING Sind die Abstimmraster je nach ;tellung des Schalters TUNING SPEED CONTROL (26) Abstimmgeschwindigkeit Interschiedlich aufgeteilt: FAST (schnell)
- Seite 14 Sendersuchlauf DieSuchlaufabstimmung W irdzumschnelfenAuffindeneinerSendestation Oderzum Ordne verschiedene Sender eines Empfangsbereiches empfohlen. Gerät einschalten. Empfangsbereich auswählen. Taste autoscan (Sendersuchlauf) (A) Oder( V) drückenundfesthalten. Der Suchlauf stopptautomatisch, wennein empfangsstarker Sender g efunden wordenist DieSender- Empfangsstärke Wird vomSIGNAL STRENGTH I NDICATOR angezeigt Zum erneutenStartdesSendersuchlaufs die auto scan-Tastenwiederumdrückenund festhaiten.
- Seite 15 einprogrammiert DieReihenfolge d erTastenbelegung istbeliebig. E smugnichtmitTaste 1 begonnen werden. 4S rn«nones 13sw Synthesized FürdieKurzwellenbände (SW) könneninsgesamt 18Speicherplätze, diemit1 - 9 unddann 01 - 09 eingegeben weden, belegt werden. 1 m Display werden dieSpeicherpositionen nachdemAbrufangezeigt. Speicheraufruf Gerät einschalten. Wellenbereic vorwählen, indemeineSendestation aufgerufen w erden soll. ZumAufruf d esgewünschten Senders g enügt esdieentsprechend zugeordnete Zifferntaste zudrücke...
-
Seite 16: Weckfunktionen
Weckfunktion Wenn die sleep-Taste gedrückt wird, ist automatisch eine Abschaltzeit von 60 Minuten vorgewählt und man kann unbesorgt bei Radioempfang einschlafen. Nach Eingebeneiner WecOeit kann wahlweise über HWS*-WecktonOderRadioempfang der pünktliche Weckruf erzeugt werden. Weckzeit einstellen standby-Taste drücken. 1mDisplay erscheint 0:00.Die standby-Anzeige blinkt etwa 15 Sekunden. - Seite 17 Weckzeit löschen standby-Taste drücken. Ü berdieZifferntasten 0:00 eingeben undTasteenter drücken dannnocheinmal standby-Taste d rücken. A bschließend T asteC(Cancel) drücken und die programmierte Weckzeit ist gelöscht. enler 5 rnemones d reemvot Schlafzeit einstellen Nach Drücken der Taste sleep schaltet das Gerät ein und bleibt bis zum Ablauf der automatischen Abschalåeit in Betrieb.
-
Seite 18: Spezielleeinstellungen Und Empfangsanpassungen
Speziel/e Einstellungen Empfangsanpassungen IJm auch unter schwierigen Empfangsbedingungen optimale Wiedergabe zu erzielen,•bietet das Gerät folgende Möglichkeiten: AM -Empfindlichkeit Mitdem SchalterAM SENS kanndie Empfindlichkeit des Gerätesdengegebenen EmpfangsbedingungenangepaBt werden. Sollte beim Empfang eines starken Senders der Empfanggestörtsein (Z.B. V erzerrungen), erreichtman bessereErgebnisse inStellung LOCAL (Ortssender). - Seite 19 Gebrauch des LOCK-Schalters t de m Schalte LOCK kann derBetriebszustan desGerätes „blockiert" werden. Das Gerä dadurch g egen unbeabsichtigt Bedienfunktionen, versehentlichesVerstellen n Sendereinstellun Oder ungewollte EIN/AUS- Funktionen gesichert werden. Die LOCK- Stellung ist w irksam wenn der Schalter auf d as Schlüssel-Symbol gestellt wird.
-
Seite 20: Technische Daten
Technische Daten Typ/Verkaufsbezeichnung RK 76t Wellenbereiche IJI•QN (MHz) 87,5-108 AM (kHz) 150-29999 Die AM-Bereiche sind von 150 kHz bis 29999 lückenlos durchstimmbar KW (MHz) SWI 2,30-2495 (120-m-Band) (90-m-Band) (75-m-Band) (60-m-Band) (49-m-Band) (41-m-Band) (31-nn-Band) (25-m-Band) (21-m-Band) SW10 (19-m-Band) swil (16-m-Band) 2 21,45-21 ,85 (13-m-Band) SW13 (11-m-Band) MW (kHz)
