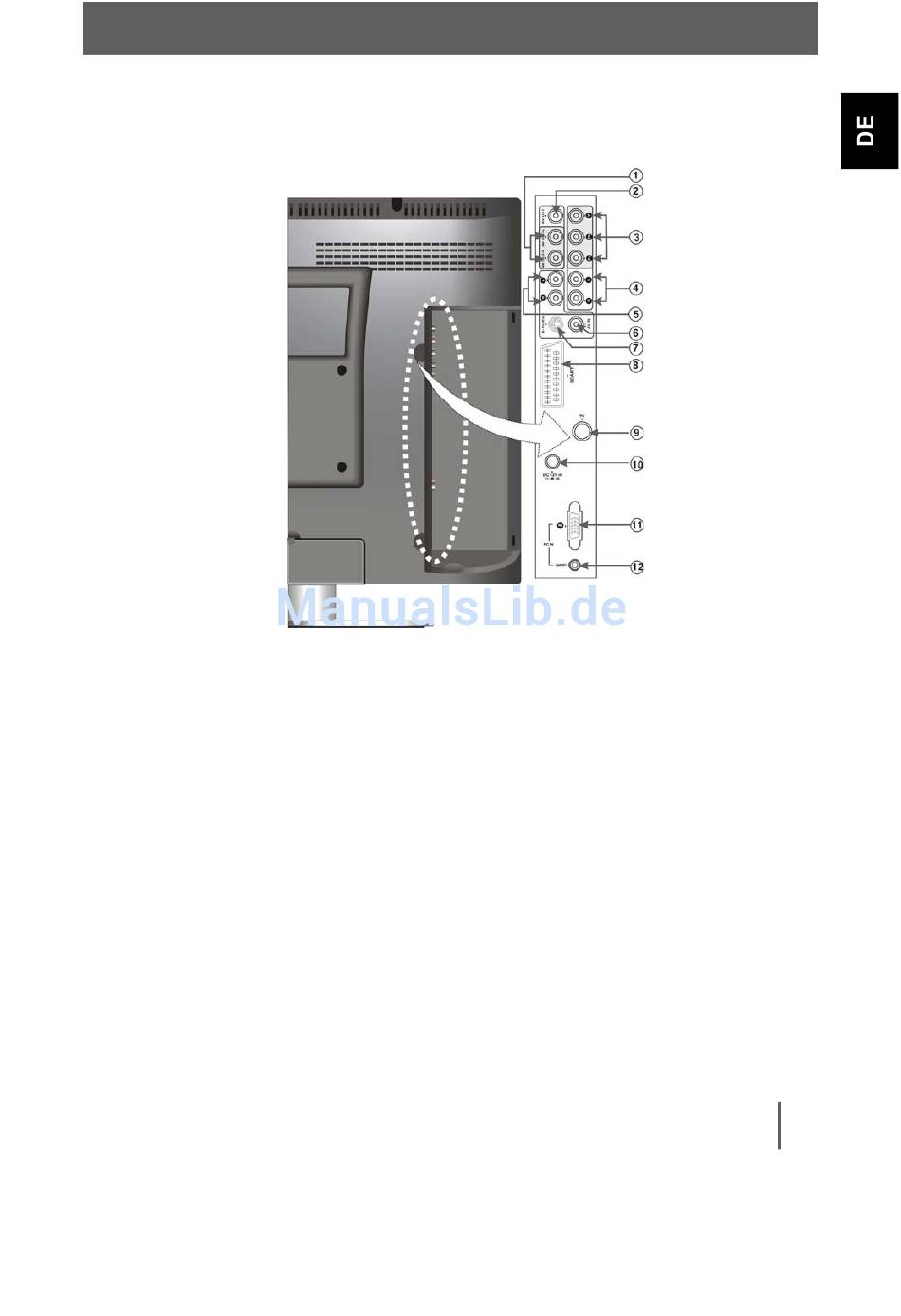

3.2 Ansicht Rückseite
Öffnen Sie die Abdeckung auf der rechten Seite der Rückseite, um das Buchsenfeld sichtbar zu
machen und auf die Anschlüsse zugreifen zu können.
1. L/R Audio-Ausgangsanschluss
Anschluss für die Ausgabe der DVD L/R
Audio-Signale an ein externes AV-Gerät.
2. AV-Ausgangsanschluss
Anschluss für die Ausgabe der AV-Signale
(TV & Audio L/R) an ein externes AV-Gerät
3. Y/Pb/Pr-Eingangsanschluss
Im Component-Modus ist dies der
Anschluss für den Y/Pb/Pr-Eingang.
4. Y/Pb/Pr-Audio-Eingangsanschluss
Im Component-Modus Anschluss für den
Eingang des Stereosignals.
5. L/R Audio-Eingangsanschluss
Im Composite- und S-Video-Modus
Anschluss für den Eingang des
Stereosignals.
6. Composite Video-Eingangsanschluss
Anschluss für den Eingang des externen
Videosignals.
ODYS MultiFlat 20" DVD
7. S-Video-Eingangsanschluss
Dies ist der Anschluss für den Eingang des
S-Video-Signals
8. SCART-Anschluss
Anschluss für das SCART-Signal.
9. Antenneneingang
Anschluss für eine externe Antenne zum
Empfangen des Fernsehprogramms im
TV-Modus.
10. 12 V-Gleichstrom-Anschluss
Dieser Anschluss wird mit dem Netzteil
verbunden.
11. VGA-Eingangsanschluss
Verbindung zum VGA-Ausgangsanschluss
eines Personal Computers.
12. PC-Audio-Eingangsanschluss
Dies ist der Anschluss für den Audio-
Ausgang eines Personal Computers
