Verdrahtungsplan; Typische Anordnung Einer Fußbodenheizung - Wavin Sentio Schnellinstallationsanleitung

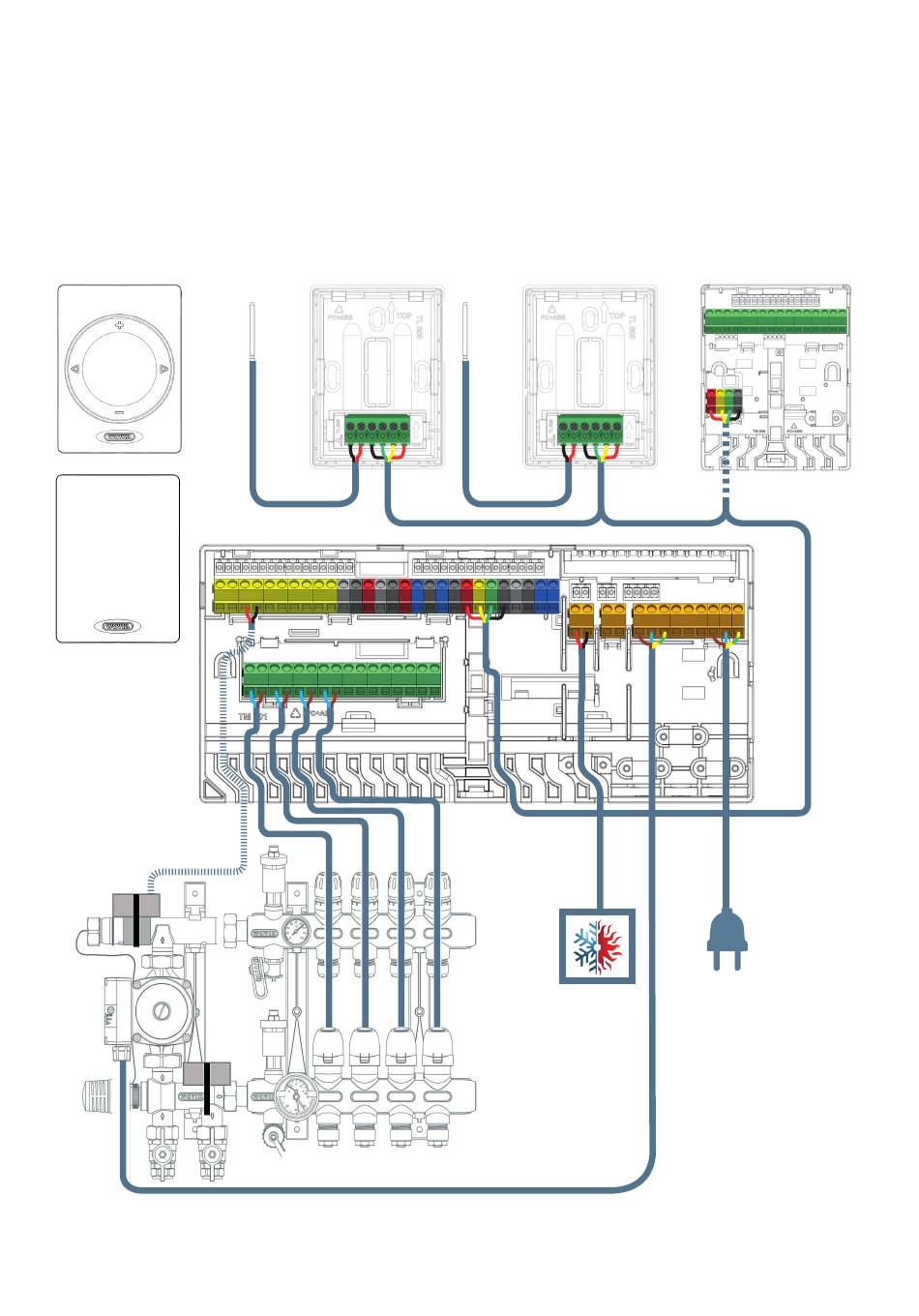

Verdrahtungsplan

Typische Anordnung einer Fußbodenheizung
Auf der Website von Wavin finden Sie Informationen zu einer Vielzahl weiterer Anwendungsmöglichkeiten
T1
www.wavin.com
T2 T3 T4 T5 S1 C S2 S3 C S4 01
A1 A2 A3 A4 A5 A6 A7
Verteiler
02 A B P0P1
GN GN AO GN
GN +U
VFR1 VFR2
A8
A9 A10 A11 A12 A13 A14
+U A B GN
Optionale Erweiterungseinheit
ist möglicherweise nicht in allen
Systemen vorhanden.
P1 N PE P2 N PE L N PE
Sentio Schnellinstallationsanleitung
A15 A16
7
