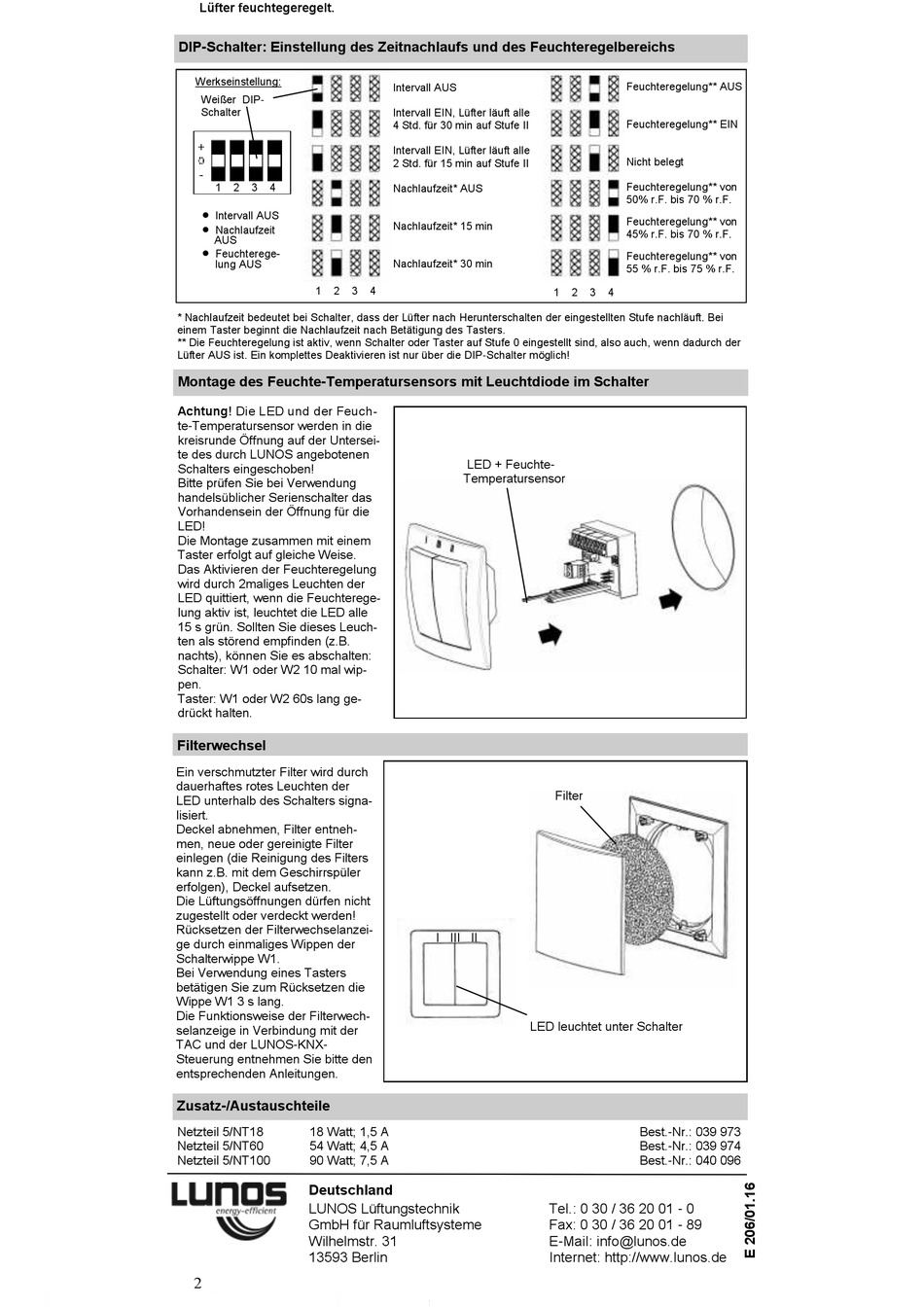

Lunos 5/UNI-FT Einbauanleitung Seite 4

Lüfter feuchtegeregelt.
DIP-Schalter: Einstellung des Zeitnachlaufs und des Feuchteregelbereichs
Werkseinstellung:
Weißer DIP-
Schalter
1 2 3 4

Intervall AUS

Nachlaufzeit
AUS

Feuchterege-
lung AUS
1 2 3
* Nachlaufzeit bedeutet bei Schalter, dass der Lüfter nach Herunterschalten der eingestellten Stufe nachläuft. Bei
einem Taster beginnt die Nachlaufzeit nach Betätigung des Tasters.
** Die Feuchteregelung ist aktiv, wenn Schalter oder Taster auf Stufe 0 eingestellt sind, also auch, wenn dadurch der
Lüfter AUS ist. Ein komplettes Deaktivieren ist nur über die DIP-Schalter möglich!
Montage des Feuchte-Temperatursensors mit Leuchtdiode im Schalter
Achtung! Die LED und der Feuch-
te-Temperatursensor werden in die
kreisrunde Öffnung auf der Untersei-
te des durch LUNOS angebotenen
Schalters eingeschoben!
Bitte prüfen Sie bei Verwendung
handelsüblicher Serienschalter das
Vorhandensein der Öffnung für die
LED!
Die Montage zusammen mit einem
Taster erfolgt auf gleiche Weise.
Das Aktivieren der Feuchteregelung
wird durch 2maliges Leuchten der
LED quittiert, wenn die Feuchterege-
lung aktiv ist, leuchtet die LED alle
15 s grün. Sollten Sie dieses Leuch-
ten als störend empfinden (z.B.
nachts), können Sie es abschalten:
Schalter: W1 oder W2 10 mal wip-
pen.
Taster: W1 oder W2 60s lang ge-
drückt halten.
Filterwechsel
Ein verschmutzter Filter wird durch
dauerhaftes rotes Leuchten der
LED unterhalb des Schalters signa-
lisiert.
Deckel abnehmen, Filter entneh-
men, neue oder gereinigte Filter
einlegen (die Reinigung des Filters
kann z.B. mit dem Geschirrspüler
erfolgen), Deckel aufsetzen.
Die Lüftungsöffnungen dürfen nicht
zugestellt oder verdeckt werden!
Rücksetzen der Filterwechselanzei-
ge durch einmaliges Wippen der
Schalterwippe W1.
Bei Verwendung eines Tasters
betätigen Sie zum Rücksetzen die
Wippe W1 3 s lang.
Die Funktionsweise der Filterwech-
selanzeige in Verbindung mit der
TAC und der LUNOS-KNX-
Steuerung entnehmen Sie bitte den
entsprechenden Anleitungen.
Zusatz-/Austauschteile
Netzteil 5/NT18 18 Watt; 1,5 A
Netzteil 5/NT60 54 Watt; 4,5 A
Netzteil 5/NT100 90 Watt; 7,5 A
Deutschland
LUNOS Lüftungstechnik
GmbH für Raumluftsysteme
Wilhelmstr. 31
13593 Berlin
2
Intervall AUS
Intervall EIN, Lüfter läuft alle
4 Std. für 30 min auf Stufe II
Intervall EIN, Lüfter läuft alle
2 Std. für 15 min auf Stufe II
Nachlaufzeit* AUS
Nachlaufzeit* 15 min
Nachlaufzeit* 30 min
4
LED + Feuchte-
Temperatursensor
I III II
LED leuchtet unter Schalter
Feuchteregelung** AUS
Feuchteregelung** EIN
Nicht belegt
Feuchteregelung** von
50% r.F. bis 70 % r.F.
Feuchteregelung** von
45% r.F. bis 70 % r.F.
Feuchteregelung** von
55 % r.F. bis 75 % r.F.
1 2 3 4
Filter
Best.-Nr.: 039 973
Best.-Nr.: 039 974
Best.-Nr.: 040 096
