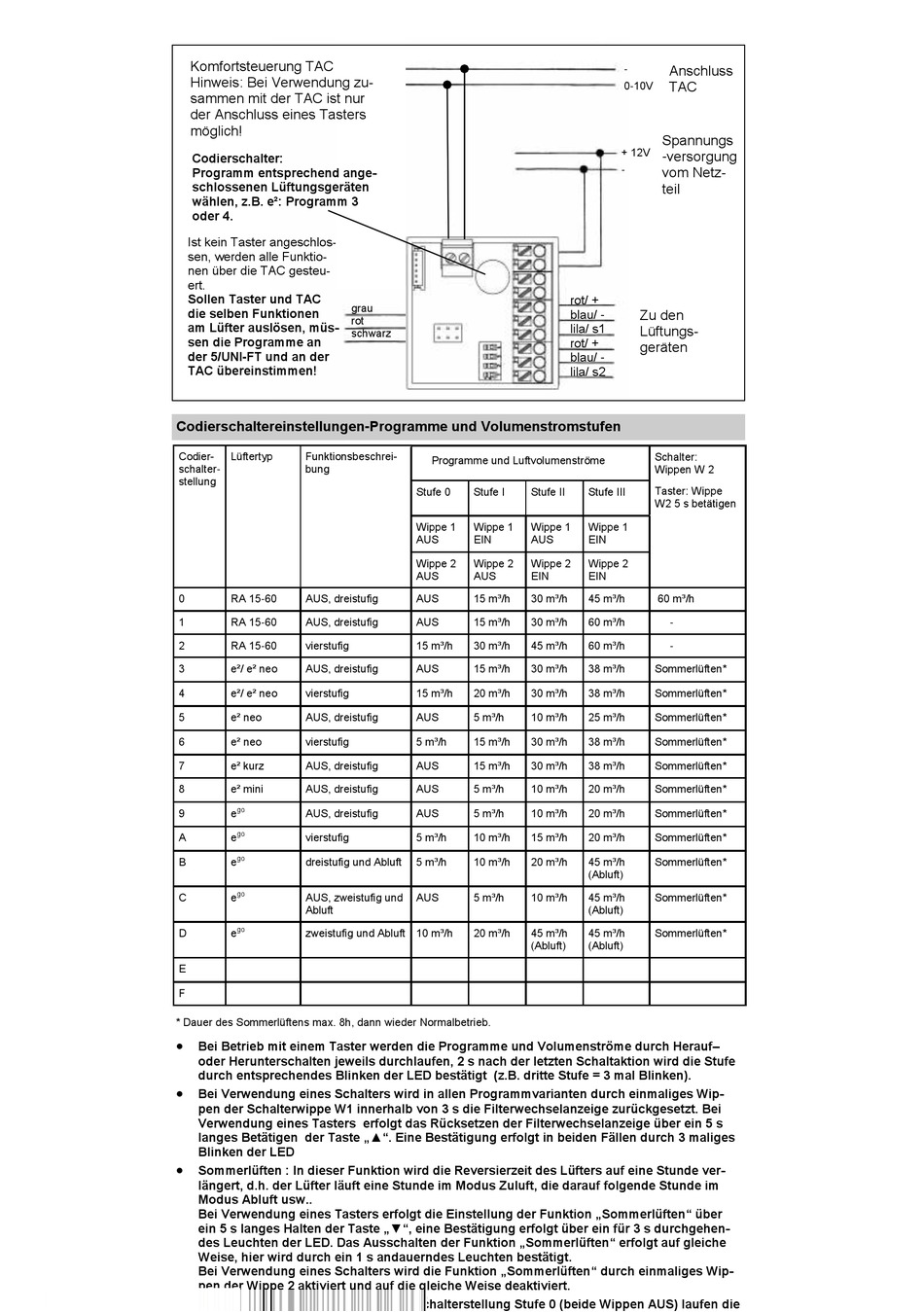

Lunos 5/UNI-FT Einbauanleitung Seite 3

Komfortsteuerung TAC
Hinweis: Bei Verwendung zu-
sammen mit der TAC ist nur
der Anschluss eines Tasters
möglich!
Codierschalter:
Programm entsprechend ange-
schlossenen Lüftungsgeräten
wählen, z.B. e²: Programm 3
oder 4.
Ist kein Taster angeschlos-
sen, werden alle Funktio-
nen über die TAC gesteu-
ert.
Sollen Taster und TAC
die selben Funktionen
am Lüfter auslösen, müs-
sen die Programme an
der 5/UNI-FT und an der
TAC übereinstimmen!
Codierschaltereinstellungen-Programme und Volumenstromstufen
Codier- Lüftertyp Funktionsbeschrei-
schalter- bung
stellung
0 RA 15-60 AUS, dreistufig
1 RA 15-60 AUS, dreistufig
2 RA 15-60 vierstufig
3 e²/ e² neo AUS, dreistufig
4 e²/ e² neo vierstufig
5 e² neo AUS, dreistufig
6 e² neo vierstufig
7 e² kurz AUS, dreistufig
8 e² mini AUS, dreistufig
go
9 e AUS, dreistufig
go
A e vierstufig
go
B e dreistufig und Abluft
go
C e AUS, zweistufig und
Abluft
go
D e zweistufig und Abluft 10 m³/h
E
F
* Dauer des Sommerlüftens max. 8h, dann wieder Normalbetrieb.

Bei Betrieb mit einem Taster werden die Programme und Volumenströme durch Herauf–
oder Herunterschalten jeweils durchlaufen, 2 s nach der letzten Schaltaktion wird die Stufe
durch entsprechendes Blinken der LED bestätigt (z.B. dritte Stufe = 3 mal Blinken).

Bei Verwendung eines Schalters wird in allen Programmvarianten durch einmaliges Wip-
pen der Schalterwippe W1 innerhalb von 3 s die Filterwechselanzeige zurückgesetzt. Bei
Verwendung eines Tasters erfolgt das Rücksetzen der Filterwechselanzeige über ein 5 s
langes Betätigen der Taste „▲". Eine Bestätigung erfolgt in beiden Fällen durch 3 maliges
Blinken der LED

Sommerlüften : In dieser Funktion wird die Reversierzeit des Lüfters auf eine Stunde ver-
längert, d.h. der Lüfter läuft eine Stunde im Modus Zuluft, die darauf folgende Stunde im
Modus Abluft usw..
Bei Verwendung eines Tasters erfolgt die Einstellung der Funktion „Sommerlüften" über
ein 5 s langes Halten der Taste „▼", eine Bestätigung erfolgt über ein für 3 s durchgehen-
des Leuchten der LED. Das Ausschalten der Funktion „Sommerlüften" erfolgt auf gleiche
Weise, hier wird durch ein 1 s andauerndes Leuchten bestätigt.
Bei Verwendung eines Schalters wird die Funktion „Sommerlüften" durch einmaliges Wip-
pen der Wippe 2 aktiviert und auf die gleiche Weise deaktiviert.

Bei aktivierter Feuchteregelung und Schalterstellung Stufe 0 (beide Wippen AUS) laufen die
grau
rot
schwarz
Programme und Luftvolumenströme
Stufe 0 Stufe I
Wippe 1 Wippe 1
AUS EIN
Wippe 2 Wippe 2
AUS AUS
AUS 15 m³/h
AUS 15 m³/h
15 m³/h 30 m³/h
AUS 15 m³/h
15 m³/h 20 m³/h
AUS 5 m³/h
5 m³/h 15 m³/h
AUS 15 m³/h
AUS 5 m³/h
AUS 5 m³/h
5 m³/h 10 m³/h
5 m³/h 10 m³/h
AUS 5 m³/h
20 m³/h
Anschluss
-
TAC
0-10V
Spannungs
+ 12V
-versorgung
vom Netz-
-
teil
rot/ +
blau/ - Zu den
lila/ s1
Lüftungs-
rot/ +
geräten
blau/ -
lila/ s2
Schalter:
Wippen W 2
Taster: Wippe
Stufe II Stufe III
W2 5 s betätigen
Wippe 1 Wippe 1
AUS EIN
Wippe 2 Wippe 2
EIN EIN
30 m³/h 45 m³/h 60 m³/h
30 m³/h 60 m³/h
-
45 m³/h 60 m³/h
-
30 m³/h 38 m³/h Sommerlüften*
30 m³/h 38 m³/h Sommerlüften*
10 m³/h 25 m³/h Sommerlüften*
30 m³/h 38 m³/h Sommerlüften*
30 m³/h 38 m³/h Sommerlüften*
10 m³/h 20 m³/h Sommerlüften*
10 m³/h 20 m³/h Sommerlüften*
15 m³/h 20 m³/h Sommerlüften*
20 m³/h 45 m³/h Sommerlüften*
(Abluft)
10 m³/h 45 m³/h Sommerlüften*
(Abluft)
45 m³/h 45 m³/h Sommerlüften*
(Abluft) (Abluft)
