Digitale Eingänge; Dmx - Osram Butler Xt2 Einrichtungsanleitung

Setup Manual - Butler XT2

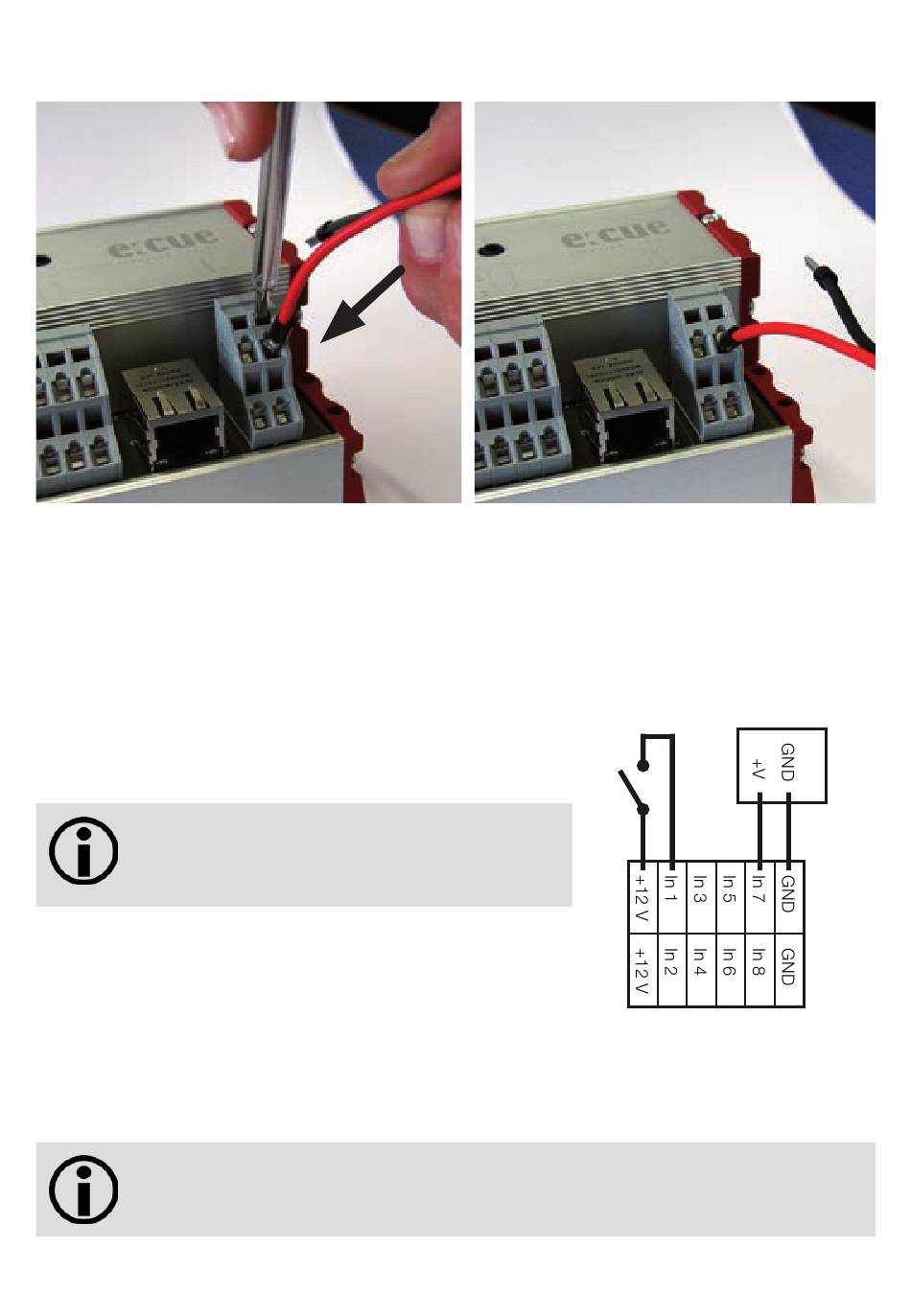

Während Sie den Kontakt offen halten,
führen Sie den Anschlussdraht in den
Kontakt ein.
Digitale Eingänge
Der Butler XT2 verfügt über acht konfigurierbare,
optoelektrisch isolierte Eingänge zum Anschluss
von Fremdsystemen oder Sensoren.
Der Eingangsspannungs-Bereich für
die digitalen Eingänge beträgt 9 bis
24 V=-

DMX

Die DMX-Ausgänge liegen auf den RJ45-Anschlüssen DMX1 and DMX2 als auch
auf Klemmanschlüssen. Für Verbindungen über XLR-Anschlüsse nutzen Sie bitte
RJ45-zu-XLR-Adapter, die Sie auch bei ihrem e:cue-Händler erhalten können.
Terminieren Sie jede DMX-Leitung am Ende mit einem 120 Ohm-
Widerstand. Dies erhöht die Stabilität des DMX-Busses.
34
Versichern Sie sich, dass der Anschluss
auch wirklich fest sitzt.
Dig. interface
