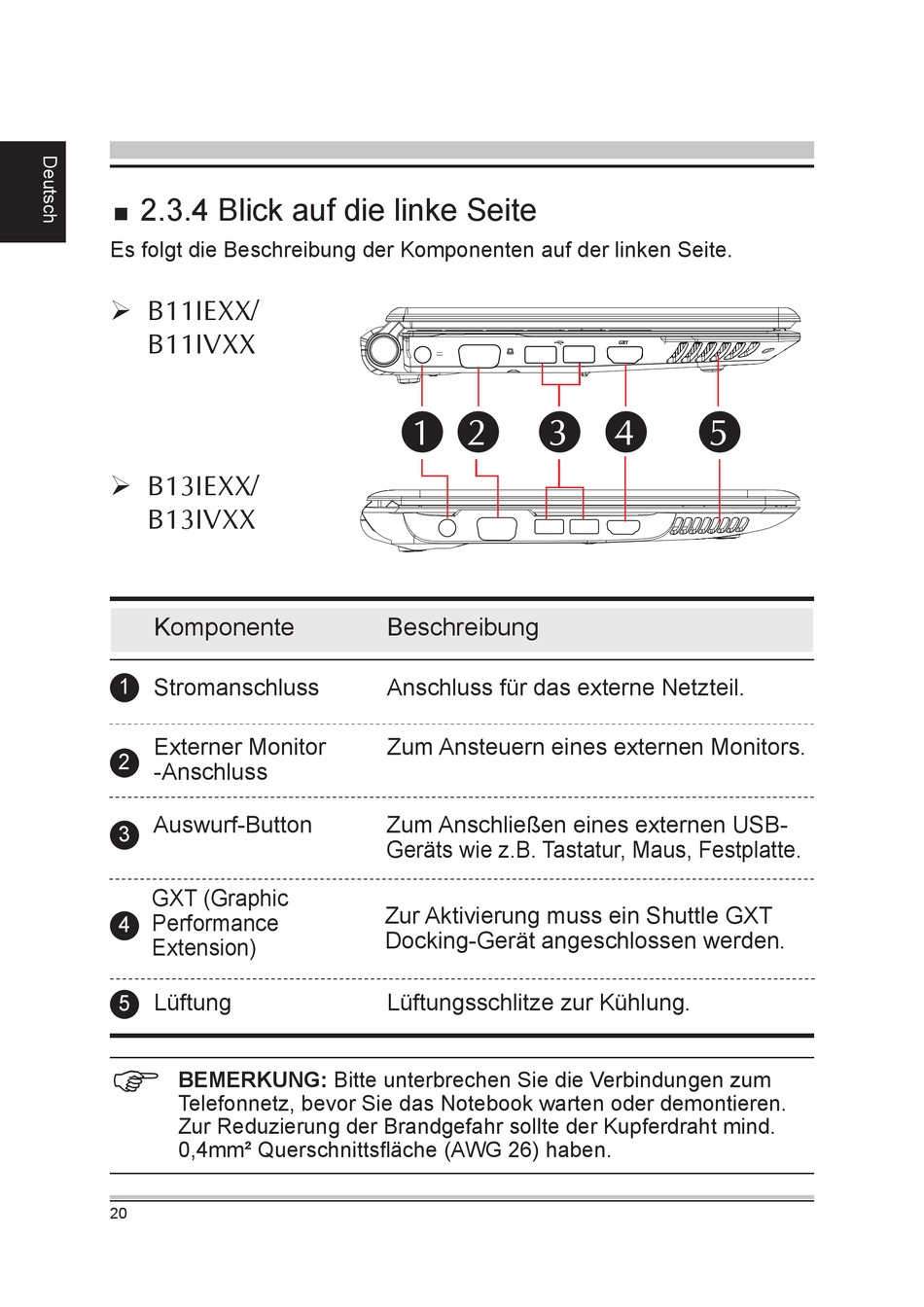

2.3.4 Blick auf die linke Seite
Es folgt die Beschreibung der Komponenten auf der linken Seite.
B11IEXX/
B11IVXX
B13IEXX/
B13IVXX
Komponente
1
Stromanschluss
Externer Monitor
2
-Anschluss
Auswurf-Button
3
GXT (Graphic
Performance
4
Extension)
Lüftung
5
BEMERKUNG: Bitte unterbrechen Sie die Verbindungen zum
Telefonnetz, bevor Sie das Notebook warten oder demontieren.
Zur Reduzierung der Brandgefahr sollte der Kupferdraht mind.
0,4mm² Querschnittsfläche (AWG 26) haben.
20
1 2
3
Beschreibung
Anschluss für das externe Netzteil.
Zum Ansteuern eines externen Monitors.
Zum Anschließen eines externen USB-
Geräts wie z.B. Tastatur, Maus, Festplatte.
Zur Aktivierung muss ein Shuttle GXT
Docking-Gerät angeschlossen werden.
Lüftungsschlitze zur Kühlung.
4
5
