BEWAHREN SIE ALLE WARNHINWEISE UND ANLEITUNGEN ZUM NACHLESEN AUF!
ÜBERPRÜFEN DES SCHMIERMITTELSTANDS IM PUMPENZYLINDER

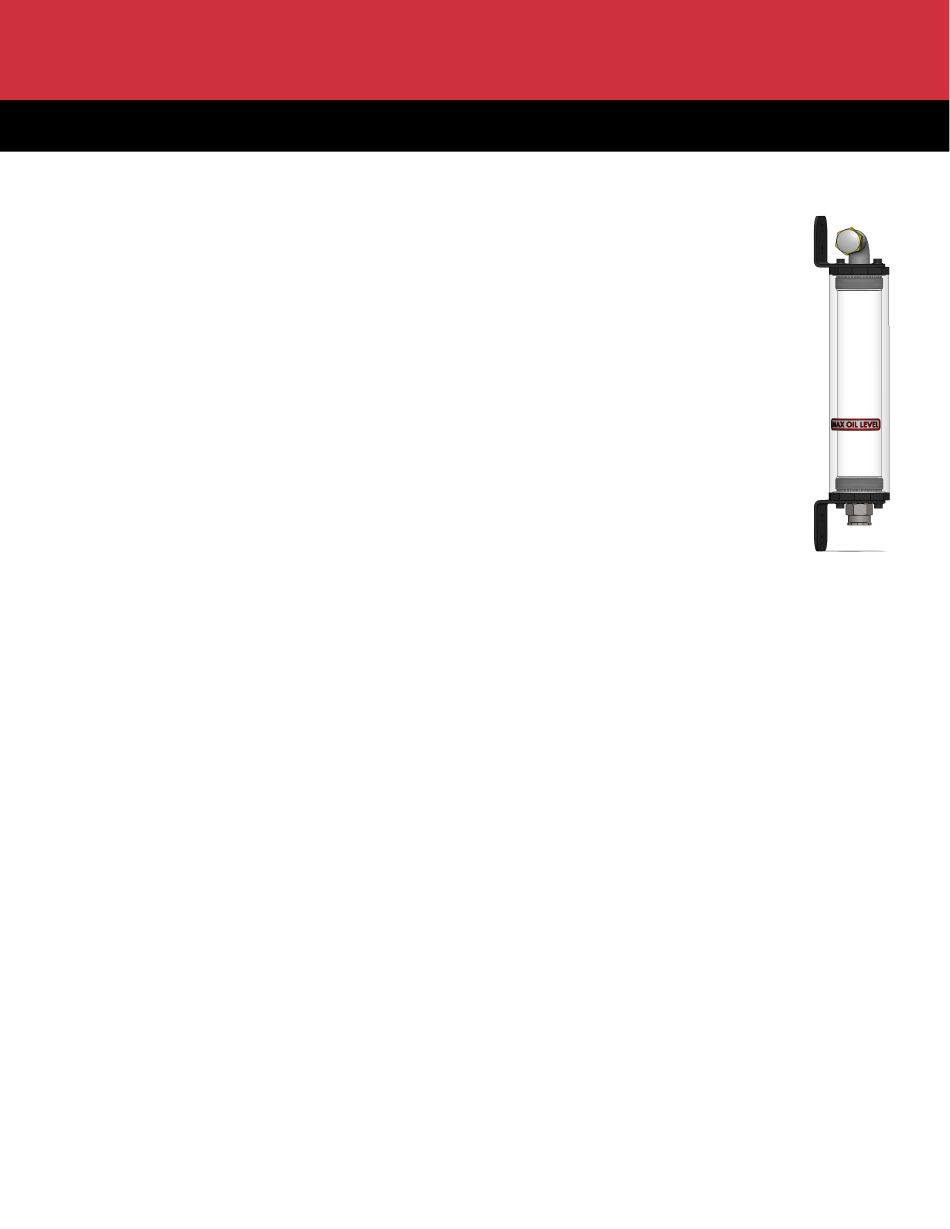

Beide Zylinder verfügen über eigene Schmiermittelbehälter. Überprüfen Sie den
Schmierstoffstand, indem Sie die Zylinder in die oberste Position bewegen. In dieser
Position sollte der Stand auf dem auf den Behältern angegebenen MAX-Füllstand
liegen.
Wenn der Schmiermittelstand ohne Zugabe von Öl den MAX-Stand überschreitet,
bedeutet das, dass die Zylinderdichtungen undicht sind und gewartet werden müssen.
Wenden Sie sich an Picote Solutions, Ihren Picote Fachhändler oder ein von Picote
autorisiertes Servicecenter. Wenn der Stand gesunken ist, füllen Sie Schmierstoff nach.
Wenn der Stand nach dem Gebrauch schnell sinkt, stellen Sie sicher, dass die Zylinder
nicht eingefahren werden, während die Behälterventile geschlossen sind. Das Einfahren
der Zylinder bei geschlossenen Behälterventilen führt zu einem Unterdruck hinter der
Dichtung des Zylinders, der das Schmiermittel auf die falsche Seite zieht.
Schmiermittel nachfüllen
1. Beginnen Sie mit vollständig angehobenen Zylindern.
2. Wählen Sie den Modus „COATING" (Beschichtung).
3. Öffnen Sie beide Behälterventile.
4. Senken Sie die Zylinder auf die 5 %-Markierung
der Harzvolumenanzeige ab.
5. Trennen Sie den Schlauch vom Boden des
Schmiermittelbehälters.
6. Führen Sie den Schlauch durch die Seitenwand der Pumpe.
7. Schließen Sie den Sicherheitsschirm.
8. Wählen Sie den Modus „FILLING" (Befüllen).
9. Legen Sie den Schlauch in einen leeren Behälter.
10. Heben Sie die Zylinder vollständig an
(drückt das Schmiermittel heraus).
So saugen Sie frisches Schmiermittel an:
1. Wählen Sie den Modus „COATING" (Beschichten).
2. Senken Sie die Zylinder auf 0 % auf der Harzvolumenanzeige.
3. Stoppen Sie die Pumpe.
4. Stecken Sie den Schlauch in die Flasche mit
Picote Flexible Shaft Lubricant.
5. Starten Sie die Pumpe neu.
6. Senken Sie die Zylinder auf 5 %.
7. Schließen Sie den Schlauch wieder an.
8. Wählen Sie den Modus „FILLING" (Befüllen).
9. Heben Sie die Kolben vollständig an.
10. Überprüfen Sie den Schmierstoffstand.
11. Füllen Sie bei Bedarf Schmierstoff nach oder entfernen Sie ihn.
12. Wiederholen Sie den Vorgang bei Bedarf für den anderen Behälter.
WARTUNG
Reinigen des Systems
Wischen Sie Harzflecken vor deren
Trocknen mit einem sauberen Lappen
und Handdesinfektionsmittel oder ei-
nem anderen geeigneten Reinigungs-
mittel ab.
Hinweis: Reinigen Sie die Schmier-
stoffbehälter nur mit klarem Wasser
und einem sauberen Tuch!
