Montage:
Anschlüsse:
ACHTUNG:
Jegliche Arbeiten an der elektronischen Steuerung und am Farblichtgerät dürfen nur im spannungslosen Zustand von einer
Elektrofachkraft durchgeführt werden.
A
Busanschluss RJ45
B
Steckbrücke für Busabschluss
C
nicht belegt
D
Programmierschnittstelle (nur für Servicezwecke!)
Elektroanschluss:
Informationen zum elektrischen Anschluss der Steuerungen entnehmen Sie den entsprechenden Anleitungen.
Der dargestellte Verdrahtungsplan stellt die gesamte Verdrahtung mit allen erhältlichen Komponenten dar.
Je nach Kabinenausstattung sind nicht alle Komponenten enthalten.
Busabschluss:
Alle Baugruppen werden über eine Busleitung miteinander verbunden. Über diese Leitung kommunizieren die Geräte miteinander.
Damit der Datenaustausch fehlerfrei funktioniert, muss jeweils das erste und letzte Gerät am Bus mit einem Abschlusswiderstand
abgeschlossen werden. Hierzu muss die rote Steckbrücke an den entsprechenden Geräten über beide Kontakte gesteckt sein.
ACHTUNG:
Gerät sowohl im manuellen wie im automatischen Betrieb nach Beendigung der Sitzung an der elektronischen Steuerung ausschalten.
28.11.2012
(Art.-Nr.:26-0347-E) 800.0286.01.77 M-Anleitung Bedieneinheit

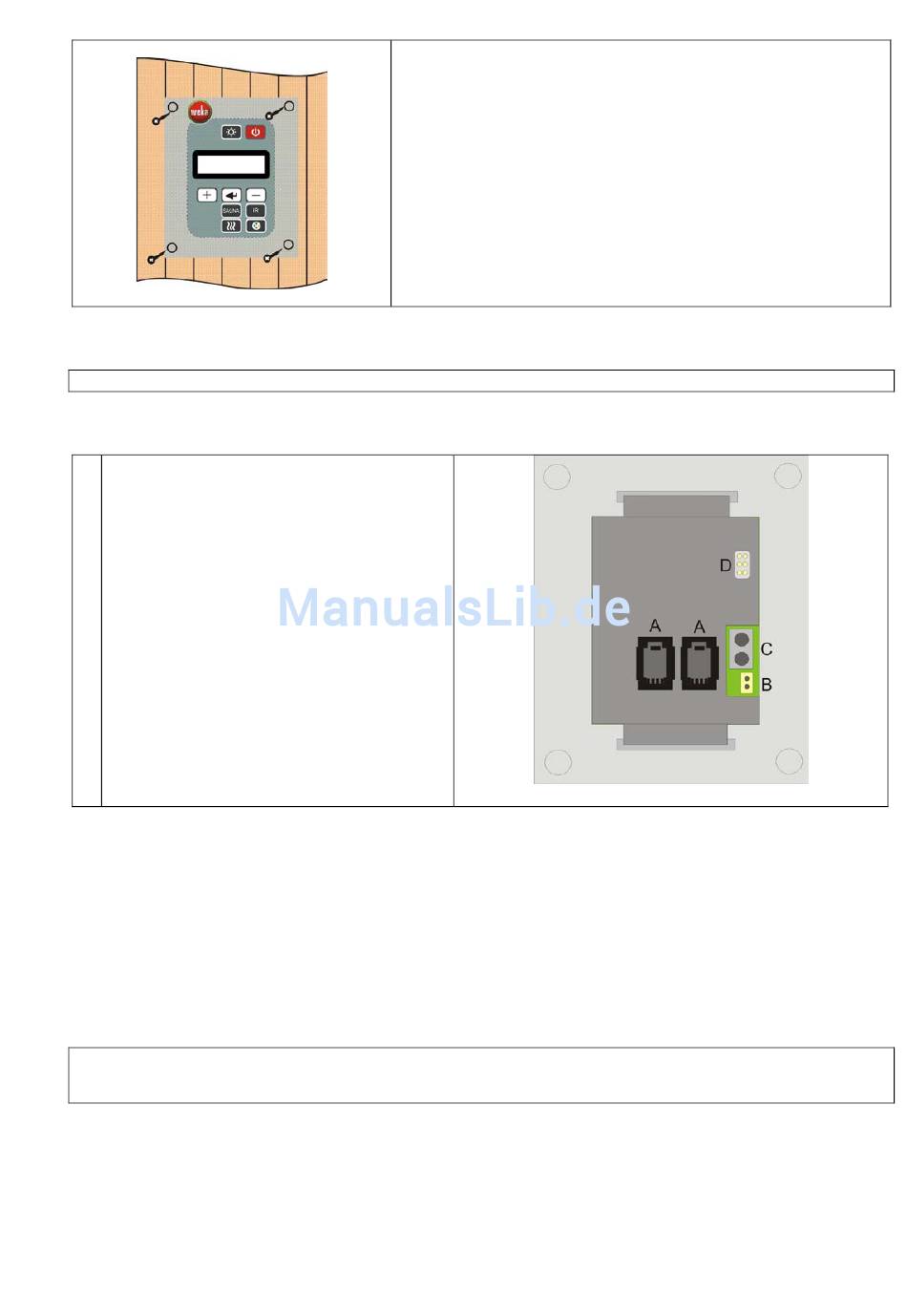

In der Kabine ist bereits ein Wandausschnitt für die Bedieneinheit vorgesehen.
Führen Sie die Kommunikationsleitung durch den vorhandenen Kabelkanal nach
oben zu der bzw. den Steuerung(en).
Schließen Sie die Kommunikationsleitung an.
Schrauben Sie die Bedieneinheit mit 4 Schrauben auf dem Wandausschnitt der
Kabinenwand fest
Achtung:
Die Bedieneinheit darf nur in der Außenwand der Saunakabine montiert werden.
