Abdeckung für Bedieneinheit
Bestimmungsgemäßer Gebrauch:
Die Abdeckung dient als Schutzabdeckung für die Bedieneinheit MS-BD1.
Die Abdeckung kann ausschließlich mit folgendem Modul verwendet werden:
Bedieneinheit Art.Nr: 500.0630.10.00
Montage:
Da die Abdeckung der Bedieneinheit das Eindringen von Wasserdampf oder Wasser verhindert,
sollte die nachfolgende Montage sorgfältig durchgeführt werden.

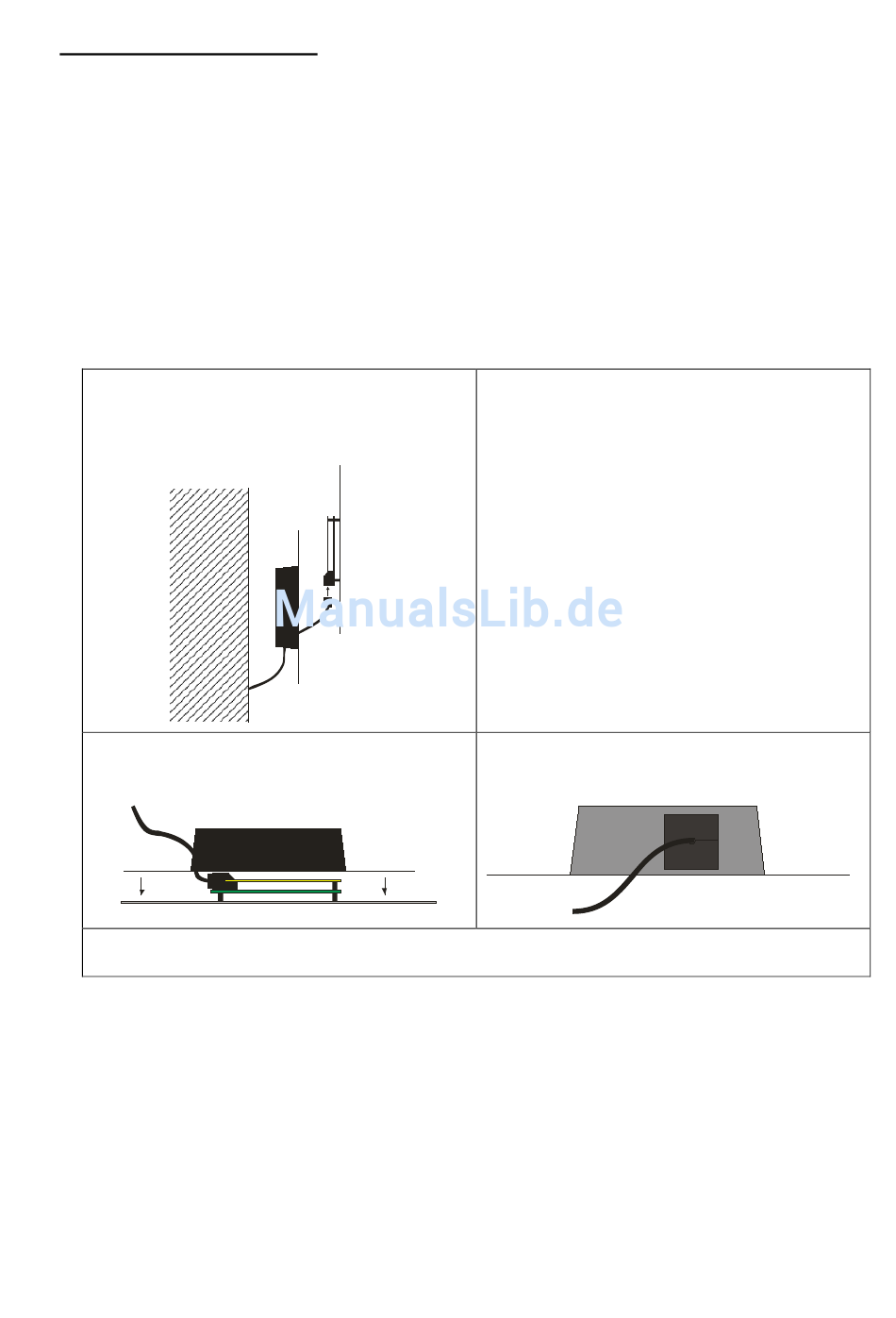

Schritt 1:
Busleitung aus der Kabinenwand durch die
Abdeckung stecken und in die Bedieneinheit
einstecken.
Kabinenwand
Schritt 3:
Abdeckung bündig und mittig auf die
Rückseite der Bedieneinheit aufkleben.
Kabel
Schritt 5:
Montage in der Kabinenwand siehe Anleitung Bedieneinheit.
28.11.2012
(Art.-Nr.:26-0347-E) 800.0286.01.77 M-Anleitung Bedieneinheit
Bedieneinheit
Abdeckung
Kabel
Abdeckung
Bedieneinheit
Schritt 2:
Folie von Dichtungsklebeband abziehen.
Schritt 4:
Kabeleinführung mit Dichtung abkleben.
Dichtung
Kabel
Abdeckung
Seite 11 von 12
