Bestimmungsgemäßer Gebrauch:
Die Bedieneinheit dient zum Steuern und Regeln der angeschlossenen Sauna-, IR- und Farblichtmodule.
Die Steuerung kann ausschließlich mit folgenden Modulen verwendet werden:
-
Saunasteuerung
-
IR Steuerung
-
Verdampfersteuerung
-
Farbvisionen
-
Farblicht
Allgemeine Sicherheitshinweise:
ACHTUNG! Sicherheitshinweis:
Gemäß VDE 0100 dürfen Installation und Wartung nur von einer Elektrofachkraft durchgeführt werden.
Beim Umgang mit 230 V Netzspannung besteht LEBENSGEFAHR!
-
Das Gerät darf nur für den vorgesehenen Zweck eingesetzt werden (siehe bestimmungsgemäßer Gebrauch)
-
Die Geräte dürfen nicht in geschlossenen Holzverkleidungen installiert werden
-
Kinder beaufsichtigen und sicherstellen, dass diese nicht mit dem Gerät spielen
-
Die Anlage muss bei allen Installations- und Reparaturarbeiten allpolig vom Netz getrennt werden (Sicherung bzw.
Hauptschalter ausschalten)
-
Beachten Sie auch alle mit den einzelnen Modulen mitgelieferten Montage- und Bedienungsanleitungen, sowie die
Montageanleitung der Kabine
ACHTUNG! Sicherheitshinweis:
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Technische Daten (nur Bedieneinheit):
Nennspannung:
Anzeige:
Bussystem:
Maße HxBxT:
Umgebungstemperatur:
Lagertemperatur:
Lieferumfang:
Bedieneinheit
28.11.2012
(Art.-Nr.:26-0347-E) 800.0286.01.77 M-Anleitung Bedieneinheit

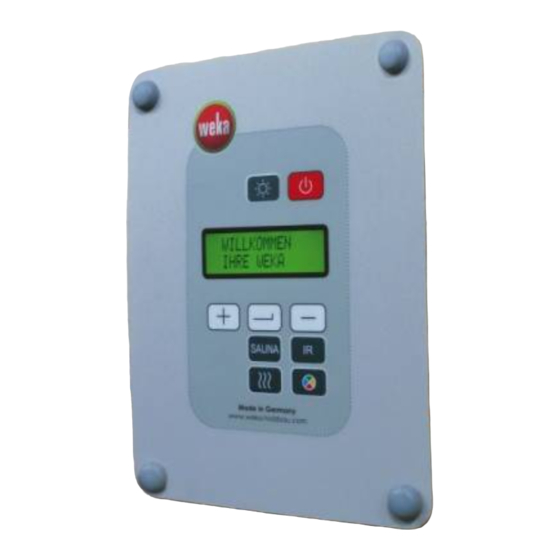

Montage- und Bedienungsanleitung
IR/Sauna/Farblicht Modulsystem
Bedieneinheit
MS-BD1
inkl. Abdeckung mit Kabelabdichtung
Art.: 500.0630.10.00
Art.Nr: 500.0630.12.00
Art.Nr: 500.0630.11.00
Art.Nr: 500.0630.13.00
Art.Nr: 500.0630.14.00
Art.Nr: 500.0630.15.00
10V DC (über Busleitung)
2-zeiliges LCD-Display, hinterleuchtet
RS485
170 x 130 x 30 mm
-10°C bis +60°C
-20°C bis +70°C
BUS-Leitung 2m
(79-7037-B)
Montagematerial
Abdeckung inkl.
Kabelabdichtung
Seite 1 von 12
Werbung
Inhaltszusammenfassung für Weka MS-BD1
- Seite 1 Montage- und Bedienungsanleitung IR/Sauna/Farblicht Modulsystem Bedieneinheit MS-BD1 inkl. Abdeckung mit Kabelabdichtung Art.: 500.0630.10.00 (79-7037-B) Bestimmungsgemäßer Gebrauch: Die Bedieneinheit dient zum Steuern und Regeln der angeschlossenen Sauna-, IR- und Farblichtmodule. Die Steuerung kann ausschließlich mit folgenden Modulen verwendet werden: Saunasteuerung Art.Nr: 500.0630.12.00 IR Steuerung Art.Nr: 500.0630.11.00...
- Seite 2 Montage: In der Kabine ist bereits ein Wandausschnitt für die Bedieneinheit vorgesehen. Führen Sie die Kommunikationsleitung durch den vorhandenen Kabelkanal nach oben zu der bzw. den Steuerung(en). Schließen Sie die Kommunikationsleitung an. Schrauben Sie die Bedieneinheit mit 4 Schrauben auf dem Wandausschnitt der Kabinenwand fest Achtung: Die Bedieneinheit darf nur in der Außenwand der Saunakabine montiert werden.
- Seite 3 Anschlussbeispiel IR-Steuerung und Farblichtgerät: (optional) 28.11.2012 Seite 3 von 12 (Art.-Nr.:26-0347-E) 800.0286.01.77 M-Anleitung Bedieneinheit...
- Seite 4 Anschlussbeispiel Ofensteuerung, Verdampfer und Farblichtgerät: 28.11.2012 Seite 4 von 12 (Art.-Nr.:26-0347-E) 800.0286.01.77 M-Anleitung Bedieneinheit...
-
Seite 5: Sprache Wählen
Bedienung (für den Nutzer) Beschreibung der Bedienelemente: Geräteansicht: Funktion: Licht ein/aus Betrieb Steuerung ein/aus 2-zeiliges Textdisplay Einstelltasten + und – Taste Bestätigung (enter) Tasten für Geräteauswahl Tasten für Geräteauswahl: Während des Betriebs können über diese Tasten Änderungen an den Einstellungen vorgenommen werden. Ofensteuerung IR-Steuerung Verdampfer... - Seite 6 3.) Wählen sie mit den Tasten + (ja) oder – (nein) die gewünschte Sprache aus. Geräte suchen: Die Bedieneinheit sucht nun alle angeschlossenen Geräte und es erscheint folgende Anzeige: Ofen IR Folie gefundene Geräte NEIN NEIN bestätigen 4.) Bestätigen sie nun mit den Tasten + (ja) oder – (nein) die gefundenen Geräte. Durch drücken der Taste –...
- Seite 7 neue Anwendung: Mit dem Gerät können in der maximalen Ausstattung folgende Anwendungen durchgeführt werden: IR Anwendung mit Strahler oder Folie NEIN Saunaanwendung: Sauna Entweder finnische Sauna oder Biosauna (wenn ein Verdampfer vorhanden ist). NEIN Dampfbad Dampfbad Bei dieser Betriebsart ist nur der Verdampfer aber nicht der Ofen in Betrieb NEIN Farbvision Farbvision...
- Seite 8 Weißlichtfunktion WEIß Farbvision (Art.Nr: 500.0630.14.00) Farblichtgerät (Art.Nr.:500.0630.15.00) nein Wenn Weißlicht ausgewählt ist, dann leuchten Wenn Weißlicht ausgewählt ist, kann mit die zusätzlichen 3 weißen LED permanent mit. einem optionalen Taster an der Klemme „Farbfortschaltung“ Farblicht Weißlicht umgeschaltet werden. Ist Weiß nicht ausgewählt, dann dient der Taster zum weiterschalten auf die nächste Farbe.
- Seite 9 Die Gerätetasten: Mit diesen Tasten können die Einstellungen der einzelnen Geräte während der Sitzung noch verändert werden. So kann z.B. wenn nur eine Farblichtanwendung gestartet wurde, auch nachträglich eine Saunaanwendung gestartet werden. Ist sowohl eine IR-Steuerung als auch eine Saunasteuerung vorhanden, so sind diese jedoch gegeneinander verriegelt, d.
- Seite 10 Fehlercode: Beschreibung der möglichen Fehlermeldungen. IR - TB - 000 0-255 = Fehlerhäufigkeit TB = Temp. Fühler Kabelbruch TK = Temp. Fühler Kurzschluss FB = Folien Fühler Kabelbruch [nur bei IR] FK = Folien Fühler Kurzschluss [nur bei IR] SU = Sicherheitskreis unterbrochen KK = Kommunikations Fehler IR = IR-Steuerung SA = Sauna-Steuerung...
- Seite 11 Abdeckung für Bedieneinheit Bestimmungsgemäßer Gebrauch: Die Abdeckung dient als Schutzabdeckung für die Bedieneinheit MS-BD1. Die Abdeckung kann ausschließlich mit folgendem Modul verwendet werden: Bedieneinheit Art.Nr: 500.0630.10.00 Montage: Da die Abdeckung der Bedieneinheit das Eindringen von Wasserdampf oder Wasser verhindert, sollte die nachfolgende Montage sorgfältig durchgeführt werden.
- Seite 12 Zweck eingesetzt wird. Falsche Handhabung und brachiale Gewalt schließen eine Garantieleistung aus. Der Umfang der Garantie erstreckt sich ausschließlich auf die kostenlose Reparatur und in besonderen Fällen auf den Ersatz defekter Teile am Gerät. Für Folgeschäden aller Art übernimmt Weka keine Haftung. Eine Garantieleistung bei falschem Elektroanschluss, Wasserschaden sowie Überlastung können wir nicht übernehmen.
