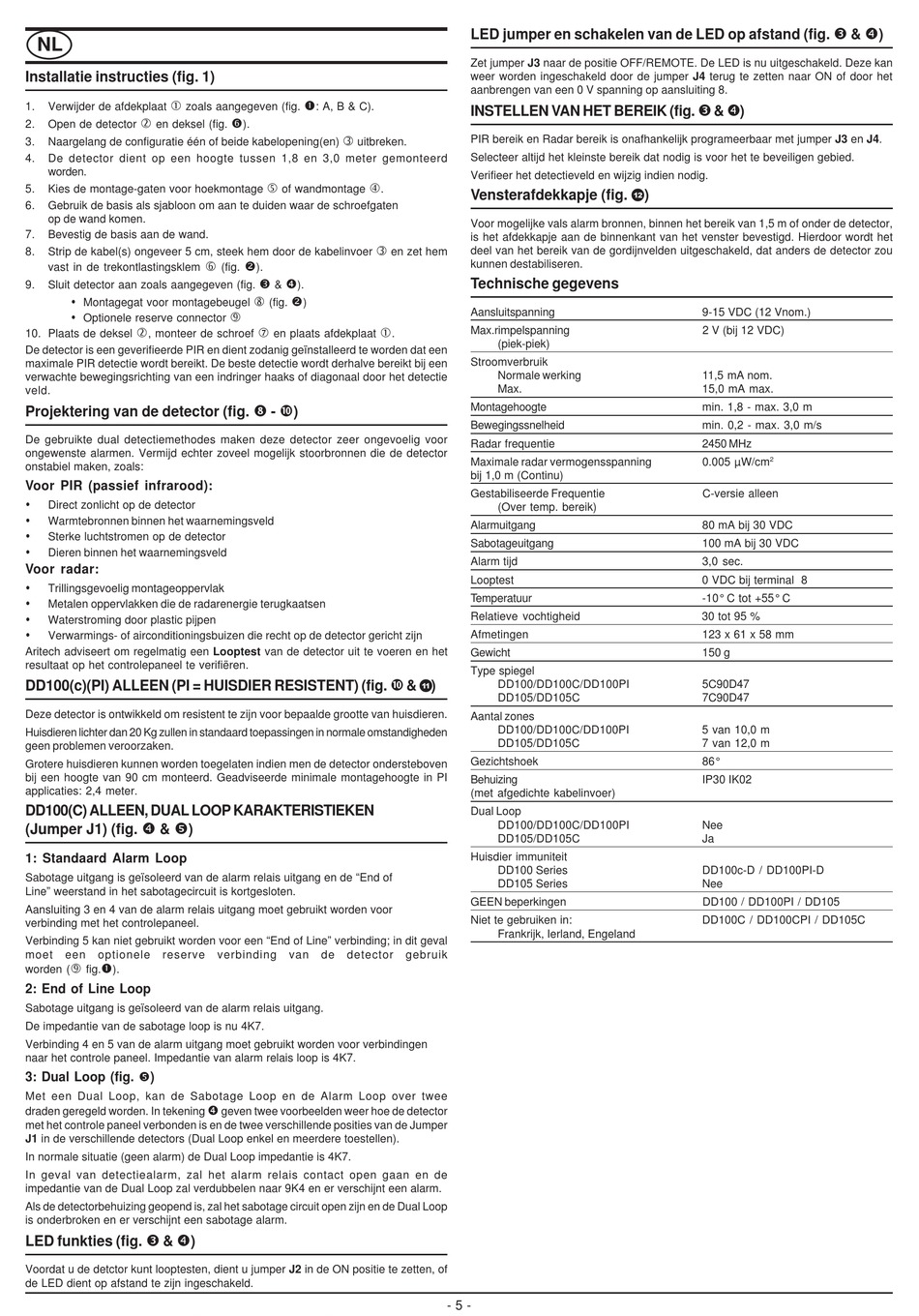

Installatie instructies (fig. 1)
1. Verwijder de afdekplaat zoals aangegeven (fig.
2. Open de detector en deksel (fig.
3. Naargelang de configuratie één of beide kabelopening(en)
4. De detector dient op een hoogte tussen 1,8 en 3,0 meter gemonteerd
worden.
5. Kies de montage-gaten voor hoekmontage
6. Gebruik de basis als sjabloon om aan te duiden waar de schroefgaten
op de wand komen.
7. Bevestig de basis aan de wand.
8. Strip de kabel(s) ongeveer 5 cm, steek hem door de kabelinvoer
vast in de trekontlastingsklem
9. Sluit detector aan zoals aangegeven (fig.
Montagegat voor montagebeugel
Optionele reserve connector
10. Plaats de deksel , monteer de schroef
De detector is een geverifieerde PIR en dient zodanig geïnstalleerd te worden dat een
maximale PIR detectie wordt bereikt. De beste detectie wordt derhalve bereikt bij een
verwachte bewegingsrichting van een indringer haaks of diagonaal door het detectie
veld.
Projektering van de detector (fig.
De gebruikte dual detectiemethodes maken deze detector zeer ongevoelig voor
ongewenste alarmen. Vermijd echter zoveel mogelijk stoorbronnen die de detector
onstabiel maken, zoals:
Voor PIR (passief infrarood):
Direct zonlicht op de detector
Warmtebronnen binnen het waarnemingsveld
Sterke luchtstromen op de detector
Dieren binnen het waarnemingsveld
Voor radar:
Trillingsgevoelig montageoppervlak
Metalen oppervlakken die de radarenergie terugkaatsen
Waterstroming door plastic pijpen
Verwarmings- of airconditioningsbuizen die recht op de detector gericht zijn
Aritech adviseert om regelmatig een Looptest van de detector uit te voeren en het
resultaat op het controlepaneel te verifiëren.
DD100(c)(PI) ALLEEN (PI = HUISDIER RESISTENT) (fig.
Deze detector is ontwikkeld om resistent te zijn voor bepaalde grootte van huisdieren.
Huisdieren lichter dan 20 Kg zullen in standaard toepassingen in normale omstandigheden
geen problemen veroorzaken.
Grotere huisdieren kunnen worden toegelaten indien men de detector ondersteboven
bij een hoogte van 90 cm monteerd. Geadviseerde minimale montagehoogte in PI
applicaties: 2,4 meter.
DD100(C) ALLEEN, DUAL LOOP KARAKTERISTIEKEN
(Jumper J1) (fig. & )
1: Standaard Alarm Loop
Sabotage uitgang is geïsoleerd van de alarm relais uitgang en de "End of
Line" weerstand in het sabotagecircuit is kortgesloten.
Aansluiting 3 en 4 van de alarm relais uitgang moet gebruikt worden voor
verbinding met het controlepaneel.
Verbinding 5 kan niet gebruikt worden voor een "End of Line" verbinding; in dit geval
moet een optionele reserve
worden ( fig. ).
2: End of Line Loop
Sabotage uitgang is geïsoleerd van de alarm relais uitgang.
De impedantie van de sabotage loop is nu 4K7.
Verbinding 4 en 5 van de alarm uitgang moet gebruikt worden voor verbindingen
naar het controle paneel. Impedantie van alarm relais loop is 4K7.
3: Dual Loop (fig. )
Met een Dual Loop, kan de Sabotage Loop en de Alarm Loop over twee
draden geregeld worden. In tekening
met het controle paneel verbonden is en de twee verschillende posities van de Jumper
J1 in de verschillende detectors (Dual Loop enkel en meerdere toestellen).
In normale situatie (geen alarm) de Dual Loop impedantie is 4K7.
In geval van detectiealarm, zal het alarm relais contact open gaan en de
impedantie van de Dual Loop zal verdubbelen naar 9K4 en er verschijnt een alarm.
Als de detectorbehuizing geopend is, zal het sabotage circuit open zijn en de Dual Loop
is onderbroken en er verschijnt een sabotage alarm.
LED funkties (fig. & )
Voordat u de detctor kunt looptesten, dient u jumper J2 in de ON positie te zetten, of
de LED dient op afstand te zijn ingeschakeld.
: A, B & C).
).
uitbreken.
of wandmontage .
en zet hem
(fig. ).
& ).
(fig. )
en plaats afdekplaat
- )
verbinding van de detector
geven twee voorbeelden weer hoe de detector
LED jumper en schakelen van de LED op afstand (fig.
Zet jumper J3 naar de positie OFF/REMOTE. De LED is nu uitgeschakeld. Deze kan
weer worden ingeschakeld door de jumper J4 terug te zetten naar ON of door het
aanbrengen van een 0 V spanning op aansluiting 8.
INSTELLEN VAN HET BEREIK (fig.
PIR bereik en Radar bereik is onafhankelijk programeerbaar met jumper J3 en J4.
Selecteer altijd het kleinste bereik dat nodig is voor het te beveiligen gebied.
Verifieer het detectieveld en wijzig indien nodig.
Vensterafdekkapje (fig.
Voor mogelijke vals alarm bronnen, binnen het bereik van 1,5 m of onder de detector,
is het afdekkapje aan de binnenkant van het venster bevestigd. Hierdoor wordt het
deel van het bereik van de gordijnvelden uitgeschakeld, dat anders de detector zou
kunnen destabiliseren.
Technische gegevens
Aansluitspanning
Max.rimpelspanning
.
(piek-piek)
Stroomverbruik
Normale werking
Max.
Montagehoogte
Bewegingssnelheid
Radar frequentie
Maximale radar vermogensspanning
bij 1,0 m (Continu)
Gestabiliseerde Frequentie
(Over temp. bereik)
Alarmuitgang
Sabotageuitgang
Alarm tijd
Looptest
Temperatuur
Relatieve vochtigheid
Afmetingen
Gewicht
Type spiegel
b
& ) DD100/DD100C/DD100PI
DD105/DD105C
Aantal zones
DD100/DD100C/DD100PI
DD105/DD105C
Gezichtshoek
Behuizing
(met afgedichte kabelinvoer)
Dual Loop
DD100/DD100C/DD100PI
DD105/DD105C
Huisdier immuniteit
DD100 Series
DD105 Series
GEEN beperkingen
Niet te gebruiken in:
Frankrijk, Ierland, Engeland
gebruik
