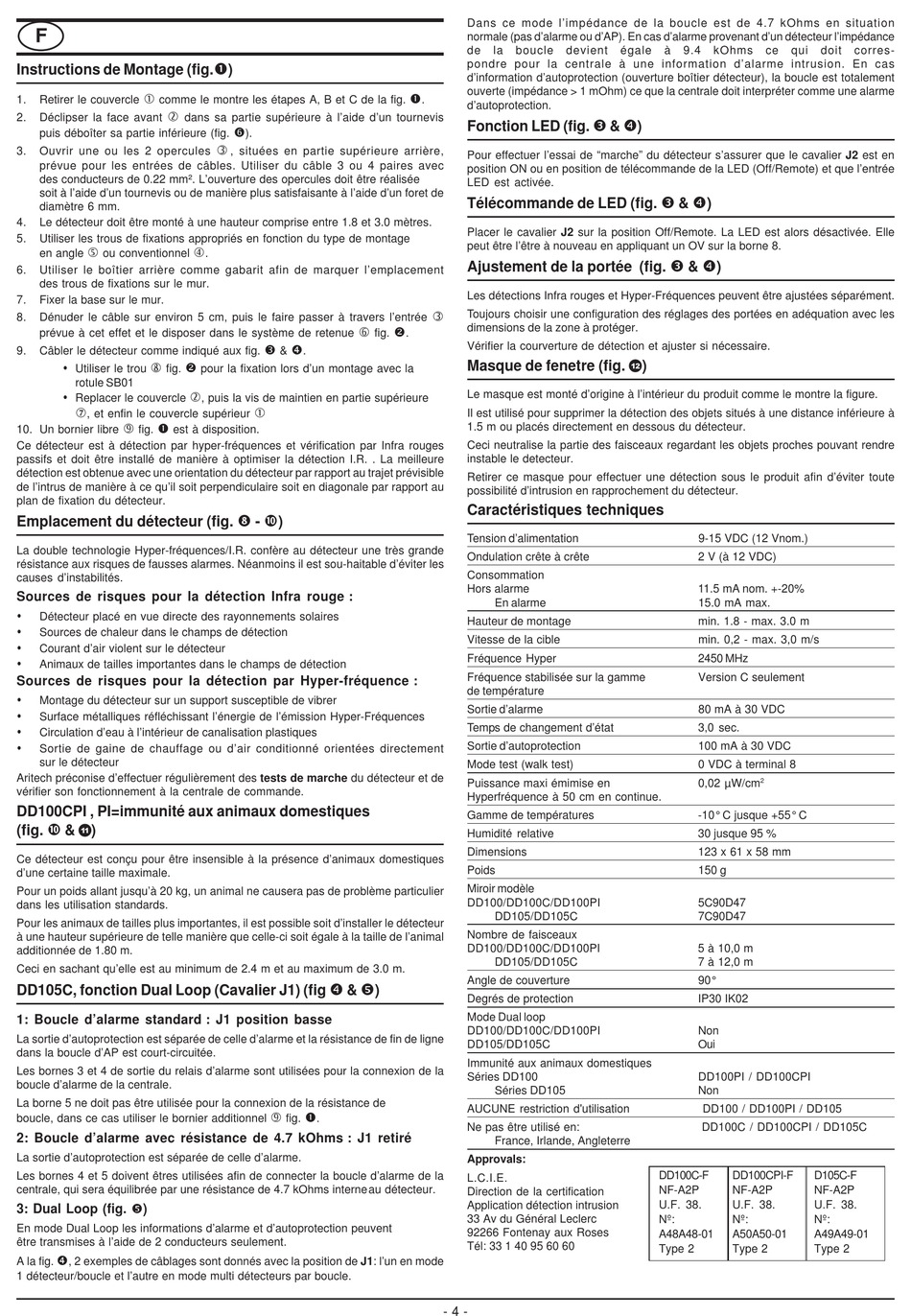

Instructions de Montage (fig. )
1.
Retirer le couvercle
comme le montre les étapes A, B et C de la fig.
2.
Déclipser la face avant
dans sa partie supérieure à l'aide d'un tournevis
puis déboîter sa partie inférieure (fig.
3.
Ouvrir une ou les 2 opercules
prévue pour les entrées de câbles. Utiliser du câble 3 ou 4 paires avec
des conducteurs de 0.22 mm². L'ouverture des opercules doit être réalisée
soit à l'aide d'un tournevis ou de manière plus satisfaisante à l'aide d'un foret de
diamètre 6 mm.
4.
Le détecteur doit être monté à une hauteur comprise entre 1.8 et 3.0 mètres.
5.
Utiliser les trous de fixations appropriés en fonction du type de montage
en angle
ou conventionnel
6.
Utiliser le boîtier arrière comme gabarit afin de marquer l'emplacement
des trous de fixations sur le mur.
7.
Fixer la base sur le mur.
8.
Dénuder le câble sur environ 5 cm, puis le faire passer à travers l'entrée
prévue à cet effet et le disposer dans le système de retenue
9.
Câbler le détecteur comme indiqué aux fig.
Utiliser le trou
fig.
rotule SB01
Replacer le couvercle
, et enfin le couvercle supérieur
10. Un bornier libre
fig.
est à disposition.
Ce détecteur est à détection par hyper-fréquences et vérification par Infra rouges
passifs et doit être installé de manière à optimiser la détection I.R. . La meilleure
détection est obtenue avec une orientation du détecteur par rapport au trajet prévisible
de l'intrus de manière à ce qu'il soit perpendiculaire soit en diagonale par rapport au
plan de fixation du détecteur.
Emplacement du détecteur (fig.
La double technologie Hyper-fréquences/I.R. confère au détecteur une très grande
résistance aux risques de fausses alarmes. Néanmoins il est sou-haitable d'éviter les
causes d'instabilités.
Sources de risques pour la détection Infra rouge :
Détecteur placé en vue directe des rayonnements solaires
Sources de chaleur dans le champs de détection
Courant d'air violent sur le détecteur
Animaux de tailles importantes dans le champs de détection
Sources de risques pour la détection par Hyper-fréquence :
Montage du détecteur sur un support susceptible de vibrer
Surface métalliques réfléchissant l'énergie de l'émission Hyper-Fréquences
Circulation d'eau à l'intérieur de canalisation plastiques
Sortie de gaine de chauffage ou d'air conditionné orientées directement
sur le détecteur
Aritech préconise d'effectuer régulièrement des tests de marche du détecteur et de
vérifier son fonctionnement à la centrale de commande.
DD100CPI , PI=immunité aux animaux domestiques
b
(fig.
&
)
Ce détecteur est conçu pour être insensible à la présence d'animaux domestiques
d'une certaine taille maximale.
Pour un poids allant jusqu'à 20 kg, un animal ne causera pas de problème particulier
dans les utilisation standards.
Pour les animaux de tailles plus importantes, il est possible soit d'installer le détecteur
à une hauteur supérieure de telle manière que celle-ci soit égale à la taille de l'animal
additionnée de 1.80 m.
Ceci en sachant qu'elle est au minimum de 2.4 m et au maximum de 3.0 m.
DD105C, fonction Dual Loop (Cavalier J1) (fig
1: Boucle d'alarme standard : J1 position basse
La sortie d'autoprotection est séparée de celle d'alarme et la résistance de fin de ligne
dans la boucle d'AP est court-circuitée.
Les bornes 3 et 4 de sortie du relais d'alarme sont utilisées pour la connexion de la
boucle d'alarme de la centrale.
La borne 5 ne doit pas être utilisée pour la connexion de la résistance de
boucle, dans ce cas utiliser le bornier additionnel
2: Boucle d'alarme avec résistance de 4.7 kOhms : J1 retiré
La sortie d'autoprotection est séparée de celle d'alarme.
Les bornes 4 et 5 doivent êtres utilisées afin de connecter la boucle d'alarme de la
centrale, qui sera équilibrée par une résistance de 4.7 kOhms interne au détecteur.
3: Dual Loop (fig.
)
En mode Dual Loop les informations d'alarme et d'autoprotection peuvent
être transmises à l'aide de 2 conducteurs seulement.
A la fig.
, 2 exemples de câblages sont donnés avec la position de J1: l'un en mode
1 détecteur/boucle et l'autre en mode multi détecteurs par boucle.
).
, situées en partie supérieure arrière,
.
&
.
pour la fixation lors d'un montage avec la
, puis la vis de maintien en partie supérieure
-
)
&
fig.
.
Dans ce mode l'impédance de la boucle est de 4.7 kOhms en situation
normale (pas d'alarme ou d'AP). En cas d'alarme provenant d'un détecteur l'impédance
de
la
boucle
pondre pour la centrale à une information d'alarme intrusion. En cas
d'information d'autoprotection (ouverture boîtier détecteur), la boucle est totalement
ouverte (impédance > 1 mOhm) ce que la centrale doit interpréter comme une alarme
.
d'autoprotection.
Fonction LED (fig.
Pour effectuer l'essai de "marche" du détecteur s'assurer que le cavalier J2 est en
position ON ou en position de télécommande de la LED (Off/Remote) et que l'entrée
LED est activée.
Télécommande de LED (fig.
Placer le cavalier J2 sur la position Off/Remote. La LED est alors désactivée. Elle
peut être l'être à nouveau en appliquant un OV sur la borne 8.
Ajustement de la portée (fig.
Les détections Infra rouges et Hyper-Fréquences peuvent être ajustées séparément.
Toujours choisir une configuration des réglages des portées en adéquation avec les
dimensions de la zone à protéger.
fig.
.
Vérifier la courverture de détection et ajuster si nécessaire.
Masque de fenetre (fig.
Le masque est monté d'origine à l'intérieur du produit comme le montre la figure.
Il est utilisé pour supprimer la détection des objets situés à une distance inférieure à
1.5 m ou placés directement en dessous du détecteur.
Ceci neutralise la partie des faisceaux regardant les objets proches pouvant rendre
instable le detecteur.
Retirer ce masque pour effectuer une détection sous le produit afin d'éviter toute
possibilité d'intrusion en rapprochement du détecteur.
Caractéristiques techniques
Tension d'alimentation
Ondulation crête à crête
Consommation
Hors alarme
En alarme
Hauteur de montage
Vitesse de la cible
Fréquence Hyper
Fréquence stabilisée sur la gamme
de température
Sortie d'alarme
Temps de changement d'état
Sortie d'autoprotection
Mode test (walk test)
Puissance maxi émimise en
Hyperfréquence à 50 cm en continue.
Gamme de températures
Humidité relative
Dimensions
Poids
Miroir modèle
DD100/DD100C/DD100PI
DD105/DD105C
Nombre de faisceaux
DD100/DD100C/DD100PI
DD105/DD105C
Angle de couverture
)
Degrés de protection
Mode Dual loop
DD100/DD100C/DD100PI
DD105/DD105C
Immunité aux animaux domestiques
Séries DD100
Séries DD105
AUCUNE restriction d'utilisation
Ne pas être utilisé en:
France, Irlande, Angleterre
Approvals:
L.C.I.E.
Direction de la certification
Application détection intrusion
33 Av du Général Leclerc
92266 Fontenay aux Roses
Tél: 33 1 40 95 60 60
- 4 -
devient
égale
à
9.4
kOhms
&
)
&
)
&
)
c
)
9-15 VDC (12 Vnom.)
2 V (à 12 VDC)
11.5 mA nom. +-20%
15.0 mA max.
min. 1.8 - max. 3.0 m
min. 0,2 - max. 3,0 m/s
2450 MHz
Version C seulement
80 mA à 30 VDC
3,0 sec.
100 mA à 30 VDC
0 VDC à terminal 8
0,02 µW/cm
-10° C jusque +55° C
30 jusque 95 %
123 x 61 x 58 mm
150 g
5C90D47
7C90D47
5 à 10,0 m
7 à 12,0 m
90°
IP30 IK02
Non
Oui
DD100PI / DD100CPI
Non
DD100 / DD100PI / DD105
DD100C / DD100CPI / DD105C
DD100C-F
DD100CPI-F
NF-A2P
NF-A2P
U.F. 38.
U.F. 38.
Nº:
Nº:
A48A48-01
A50A50-01
Type 2
Type 2
ce
qui
doit
corres-
2
D105C-F
NF-A2P
U.F. 38.
Nº:
A49A49-01
Type 2
