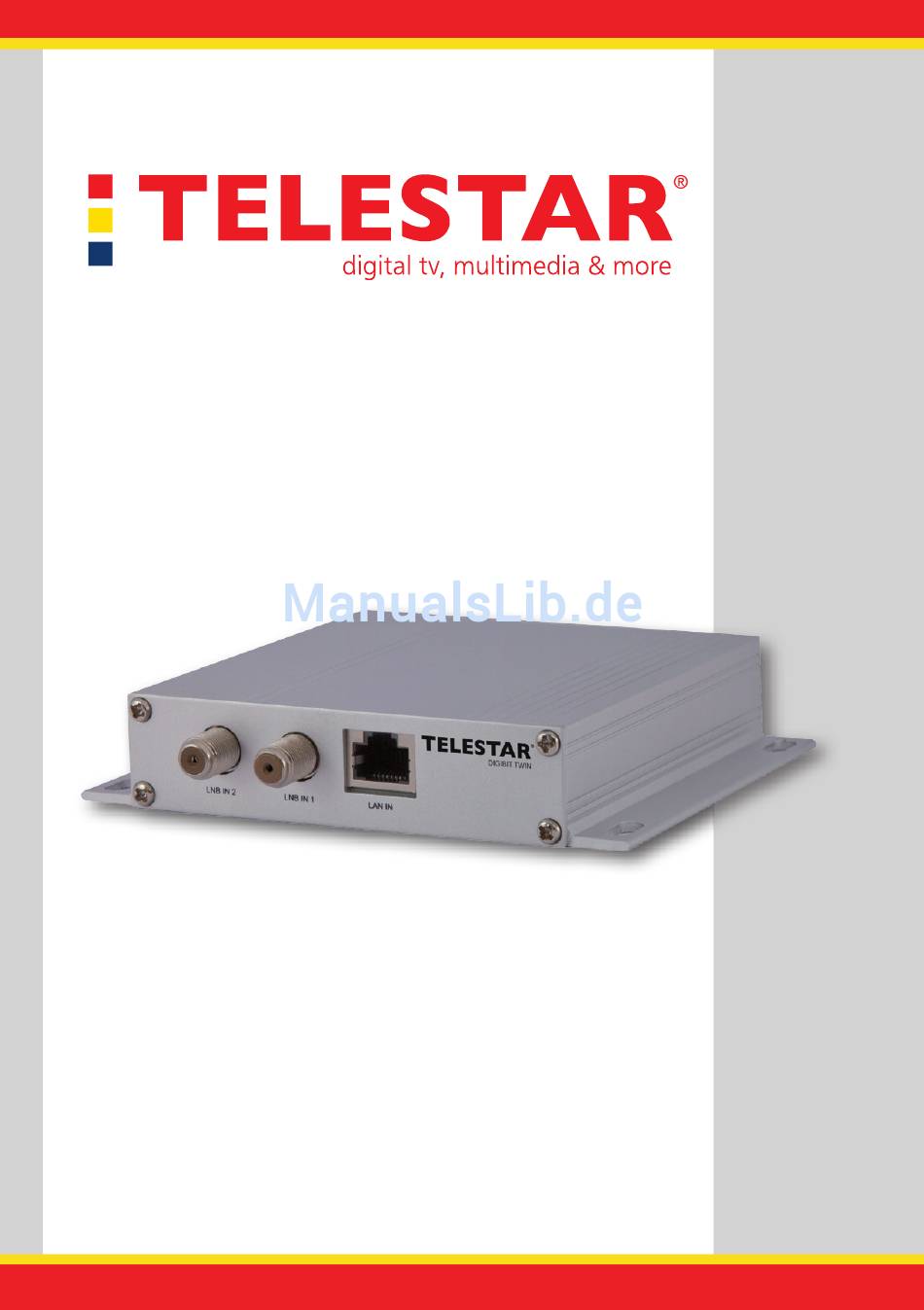

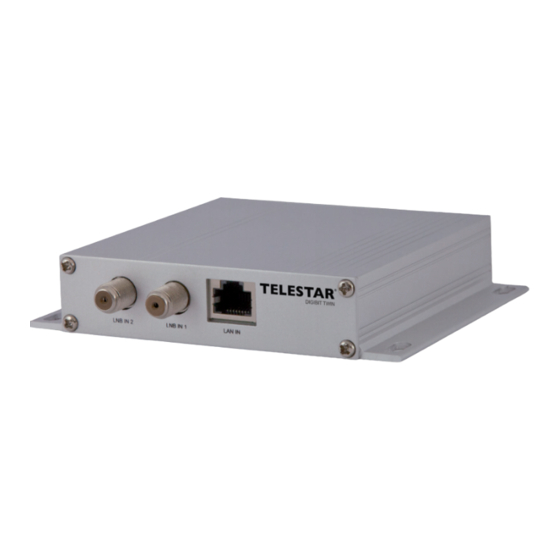

- Seite 1 Bedienungsanleitung DIGIBIT TWIN Digitaler Sat>IP Router zur Übertragung von DVB-S/S2 Satellitensignalen über das Heimnetzwerk www.telestar.de...
-
Seite 3: Inhaltsverzeichnis
5.2.5. RESET des Gerätes..... . 18 6. DIGIBIT TWIN – Beispiele für Clienten..19 6.1. -
Seite 4: Bitte Zuerst Lesen
Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden. > Das Kapitel 6 beinhaltet einige Beispiele über die unter- schiedlichen Clients, die mit dem DIGIBIT TWIN betrieben werden können. > Die technischen Daten finden Sie in Kapitel 7. > Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 8. - Seite 5 2. Bitte zuerst lesen Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung oder durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. 1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann und das Gerät sich nicht überhitzt.
-
Seite 6: Entsorgungshinweis
2. Bitte zuerst lesen Im Falle einer notwendigen schnellen Trennung der Routers vom Stromnetz muss die Steckdose jederzeit ohne Schwierigkeiten benutzbar sein. Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen. CE-Zeichen für europäische Märkte Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät den Vorschriften der EU-Direktiven entspricht. - Seite 7 2.1 Entsorgungshinweis Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden. Entsorgung von gebrauchten Batterien und Akkus Batterien oder Akkumulatoren enthalten Stoffe, welche der Umwelt und der menschlichen Gesundheit schaden können.
- Seite 8 Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entneh- men Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus oder an der Verkaufsstelle ab. Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/Akkus erhalten Sie von...
-
Seite 9: Abbildungen
3. Abbildungen Netzwerk LNB 2 Tuner 2 anschluss (RJ 45) LNB 1 Tuner 1 Anschluss Netzteil Tuner 2 Power Reset Netzwerk- Tuner 1 verbindung... -
Seite 10: Anschluss
4. Anschluss... -
Seite 11: Anschlüsse
Steckdose. Antenneneingänge Verbinden Sie den Ausgang/die Ausgänge eines LNBs oder Multischalters mit dem DIGIBIT TWIN 2. Sollten Sie in Ihrem Netzwerk nur mit einem Gerät (Client Gerät) auf den DIGIBIT TWIN zugreifen, benötigen Sie nur eine Zuleitung von Ihrer Satellitenanlage. Schließen Sie diese dann an den Anschluss Tuner 1 an. -
Seite 12: Installation Des Sat-To-Ip-Routers
Heimnetzwerke von Anwendungsfall zu Anwendungsfall sehr unterschiedlich aufgebaut sein können. Bitte wenden Sie sich im Zweifelsfall an Ihren Installationsbetrieb. 5.1. Voraussetzungen für Zubehör Um eine reibungslose Funktion des DIGIBIT TWIN in einem Netzwerk garantieren zu können, müssen beim Zubehör gewisse Mindestvoraussetzungen vorherrschen: Bitte unbedingt beachten: + Netzwerkgeschwindigkeit (LAN): Bitte verwenden Sie aus- schließlich DSL-Router, die über einen Datendurchsatz via... -
Seite 13: Inbetriebnahme
5. Installation des Sat-to-IP-Routers Verwenden Sie die Sat-to-IP Funktion aus diesem Grund wenn möglich über LAN. Zur Überbrückung größerer Strecken können auch sog. Powerline oder dLAN Adapter (Netzwerk über Steckdose) verwendet werden. Hier werden von Hersteller zu Hersteller sehr unterschiedliche Datendurchsätze erzielt. Im Zweifelsfall sollte der verwendete dLAN Adapter den gleichen Datendurchsatz leisten wie Ihr DSL Router. -
Seite 14: Webinterface
5. Installation des Sat-to-IP-Routers 5.2.1. Webinterface Das Web-Interface ermöglicht die Konfiguration des DIGIBIT TWIN und kann mit jedem PC, Tablet oder Smartpho- ne aufgerufen werden, welches sich im gleichen Netzwerk wie der Sat-to-IP Router befindet. Öffnen Sie über einen Web Browser das Konfigurationsmenü... -
Seite 15: Status
5. Installation des Sat-to-IP-Routers Geben Sie im Passwortfeld „admin“ ein. Es öffnet sich nun das Konfigurationsmenü des DIGIBIT TWIN 5.2.2. Status Unter dem Punkt Status können Sie die MAC Adresse des Gerätes ersehen. -
Seite 16: Netzwerk
Die Netzwerk IP wird in der Werkseinstellung automatisch vom angeschlossenen Router vergeben. Es kann neben dieser dynamischen IP auch eine feste IP Adresse eingestellt wer- den. So kann der DIGIBIT TWIN auch ohne einen Router im Netzwerk betrieben werden. Diese Einstellungen können Sie unter diesem Menüpunkt durchführen. -
Seite 17: System
5. Installation des Sat-to-IP-Routers Feste IP Adresse Wenn Sie dem Gerät eine fest IP Adresse zuweisen möchten, entfernen Sie den Haken bei DHCP. Geben Sie die gewünschte IP Adresse ein. Geben Sie die Parameter Ihres Netzwerks ein: MASK: Subnetzmask GATEWAY: IP-Adresse des Routers DNS IP: Adresse des DNS-Servers Klicken Sie auf die Schaltfläche „Speichern“. -
Seite 18: Reset Des Gerätes
Sollten Sie Ihr das Gerät nicht mehr ansprechbar sein, bei Fehlfunktionen oder versehentlich falsch eingestellten Para- metern des Netzwerks können Sie hier die Werkseinstellungen Ihres DIGIBIT TWIN wieder aufrufen. Achtung: Individuelle Einstellungen gehen dann verloren! Hierzu gehen Sie bitte wie folgt vor: •... -
Seite 19: Digibit Twin - Beispiele Für Clienten
6. DIGIBIT TWIN – Beispiele für Clienten 6.1 Hardware Lösungen TELESTAR bietet mehrere Satelliten Receiver an, die das Sat>IP Protokoll als Client Geräte unterstützen. Zur Zeit (Stand Drucklegung) können folgendes Geräte als Clienten eingesetzt werden: TD 2520 HD, TD 2522 HD,TD 2525 HD, Digio 33 i HD+ . -
Seite 20: Pc Programm Dvb-Viewer
6. DIGIBIT TWIN – Beispiele für Clienten 6.3 PC Programm DVB-Viewer Das Programm DVB Viewer können Sie auf www.dvbviewer.com herunterladen. Nach der Installation des Programms gehen Sie zur einmaligen Einrichtung gehen Sie bitte wie folgt vor: Wählen Sie Einstellungen- Optionen. - Seite 21 6. DIGIBIT TWIN – Beispiele für Clienten Verlassen Sie das Menü Optionen über die Taste OK. Danach können die Programme über die Benutzeroberfläche der Software angezeigt werden.
- Seite 22 6. DIGIBIT TWIN – Beispiele für Clienten Menüleiste Anzeigebereich Kontroll-& Werkzeugleiste...
-
Seite 23: Technische Daten
7. Technische Daten • DVB-S 2 kompatibler Sat-to-IP Router für 2 Teilnehmer • Unterstützt 1Gbit Netzwerkverbindungen • Bis zu 2 unterschiedliche TV-Kanäle • Web-basiertes Konfigurationsmenü • Externes Energieeffizientes Netzteil (100-240V AC 50/60Hz; 12 V DC • Volle Unterstützung des Sat > IP Kommunikationsprotokolls •... -
Seite 24: Faq Sat>Ip
Bitte hierzu in der Suchfunktion im Welche Apps sind im App Store App Store nach Sat>IP (SatIP)su- erhältlich? chen. Auf den DIGIBIT TWIN kann Überprüfen Sie Ihre Kabelver- per Webinterface nicht zuge- bindung (LAN). Die IP Adressen griffen werden. Welche Ursa- müssen im gleichen logischen... - Seite 25 Satellitenprogramme bzw Transponder einer oder mehrere Satellitenpositionen empfangen können. Mit welcher Android App kann Eine Androidversion der Eyetv App der DIGIBIT TWIN betrieben ist im google PlayStore verfügbar werden? Warum wird meine Fritz Box Dies kann verschiedene Ursachen nicht erkannt?
- Seite 26 Sie im DVB Viewer unter Einstellungen-Optionen- Deko- der ermitteln. Einen Codec Pack können Sie auch auf www. telestar.de im Downloadbe- reich DIGIBIT TWIN runterladen. Beim DVB Viewer werden we- Im DVB Viewer muss der DIGIBIT der Radio- noch Fernsehpro- erst angemeldet werden. Dies funk- gramme dargestellt.
- Seite 27 8. FAQ SAT>IP Fragen Antworten Benötige ich zum Betrieb Nein, eine Internetverbindung ist für den Betrieb des DIGIBIT TWIN des DIGIBIT TWIN eine nicht notwendig. Internetverbindung? Gibt es Software für Mac OSX, Zurzeit kann man mit Mac OSX mit der ich den DIGIBIT TWIN (Betriebssystem für MacBooks und...
- Seite 28 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät DIGIBIT TWIN 2 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Niedrigspannungsrichtlinie 2014/35/EU sowie der EMV Richtlinie 2014/30/EU befindet.
