Gebrauchsanweisung Aufspannsockel
RiserBLOCK
Der Aufspannsockel RiserBLOCK dient zur Erhöhung der Spannhöhe. Mit dem diesem
Zubehör kann durch einfaches Aufspannen die Spannhöhe des Maschinentischspanners um
je 75mm erhöht werden.
Die Aufspannsockel müssen bündig aufeinander montiert und dürfen niemals stufenartig
versetzt verwendet werden.
Es können mehrer Aufspannsockel verwendet werden, um die gewünschte Spannhöhe zu
erreichen. Wir empfehlen die Verwendung von max. 4 Aufspannsockeln gleichzeitig je
Maschinentischspanner.
1
2
3
4
Version 1.0

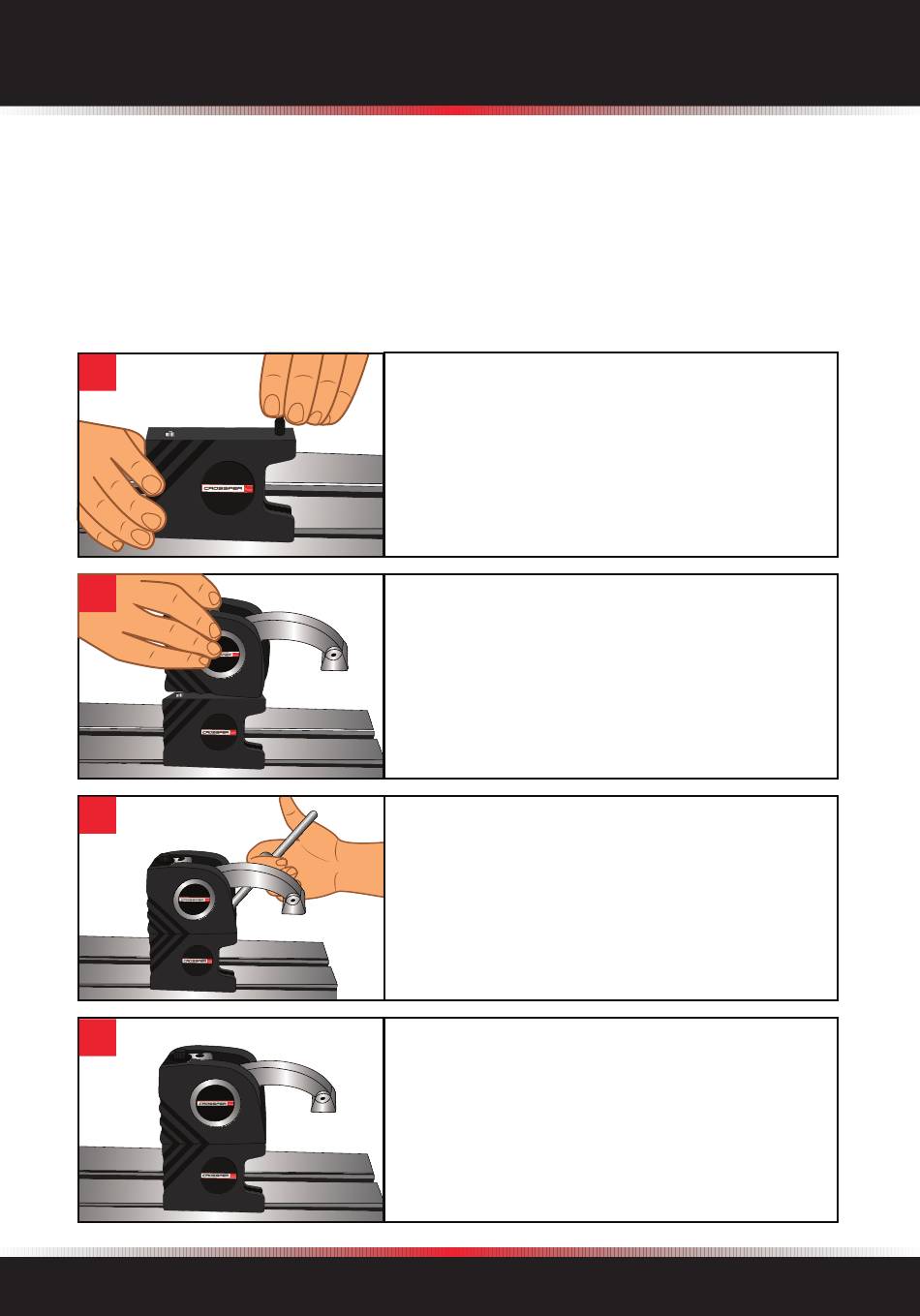

Stellen Sie den Aufspannsockel RiserBLOCK auf
den Maschinentisch und befestigen ihn mit der
mitgelieferten Aufspannschraube M8 und einem
passenden T-Nutenstein. Schrauben Sie eine
weitere Aufspannschraube M8 (H) in den
Aufspannsockel wie auf der Abbildung dargestellt.
Schieben Sie nun den Maschinentischspanner so
auf den Aufspannsockel, dass die
Aufspannschraube (H) in der Aussparung (E)
sitzt und der Aufnahmebolzen auf der Oberseite
des Aufspannsockels in der Bohrung auf der
Unterseite des Maschinentischspanners einrastet.
Ziehen Sie nun die M8 Aufspannschraube mit
dem Universalschlüssel fest.
Nachdem Sie den Maschinentischspanner auf
dem Aufspannsockel befestigt haben, ist der
erhöhte Maschinentischspanner einsatzbereit.
