Auswahl des Einbauorts
Wählen Sie für das Montieren des Pool Relax einen trockenen, frostfreien, geschützten und ebenen Platz an einer senkrechten Wand.
Achten Sie darauf, dass der Raum gut zugänglich und gut belüftet ist. In der näheren Umgebung dürfen sich keine Strom führenden
Leitungen, Schaltschütze, Elektromotoren usw. befinden. Der Einbauort sollte möglichst nahe an Messwasserentnahme und -
rückführung liegen.
Die Versorgungsspannung für das Regelgerät und die Schlauchpumpen darf 240V/50 Hz nicht übersteigen. Die zulässige
Betriebstemperatur beträgt 0 bis 50
Sollten Sie einen PoolConnect einsetzen sollte ein Einsatzort mit möglichst guter Netz-Verbindung gewählt werden. Ist das nicht
möglich kann die Antenne durch eine empfindlichere Antenne ausgetauscht oder über ein hochwertiges Verlängerungskabel (beides
im Fachhandel erhältlich) an den Pool Relax angeschlossen werden.
2.4
Befestigen des Pool Relax an der Wand
• Die Grundplatte mit der montierten Messzelle kann als Bohrschablone genutzt werden, indem Sie sie an den vorgesehenen Platz
halten und die Bohrlöcher an der Wand markiert werden.
• Nachdem die Grundplatte sicher an der Wand befestigt ist, wird das Reglergehäuse oben in die dafür vorgesehene Nut- und
Federverbindung eingehängt.

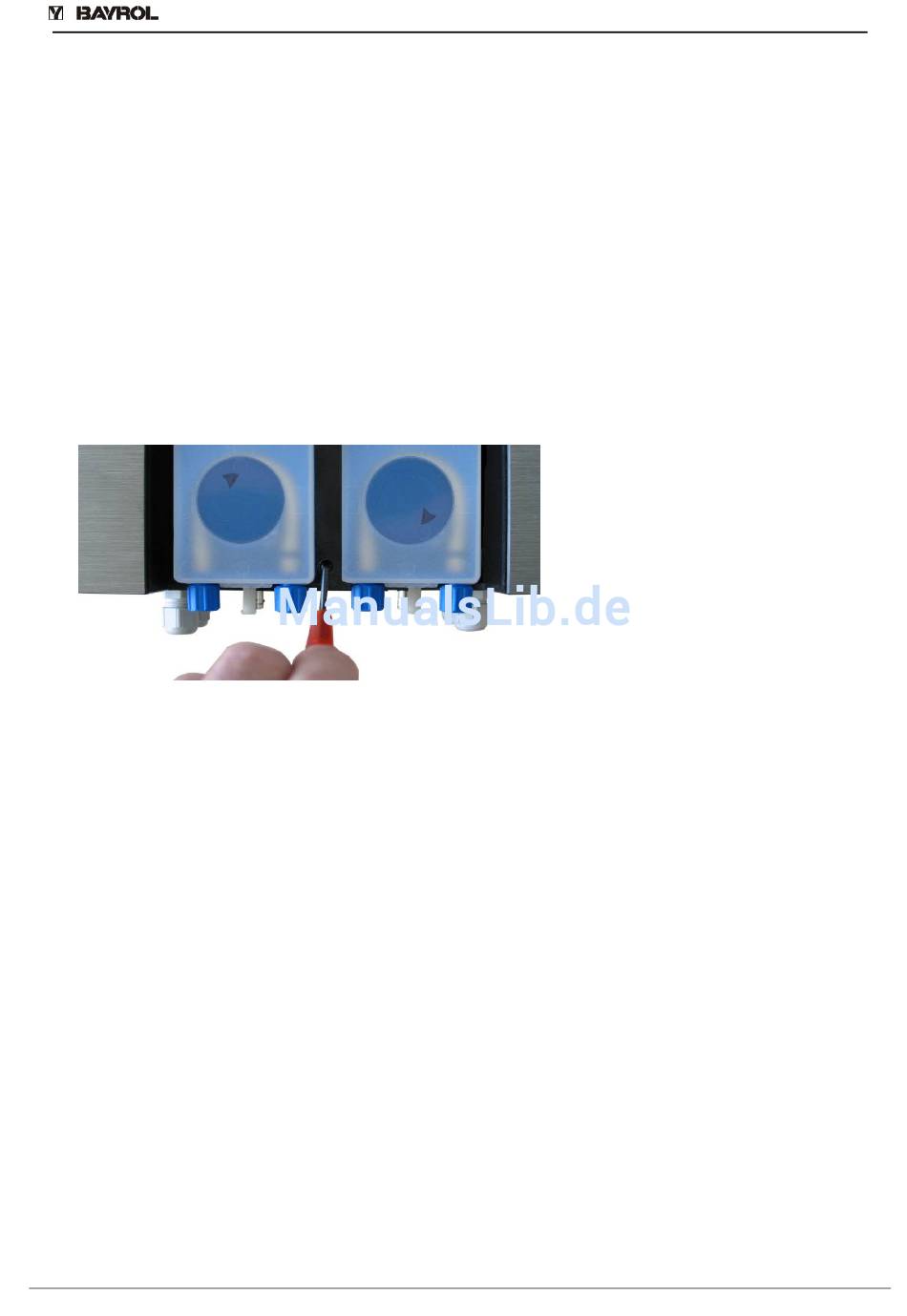

• Befestigt wird das Gehäuse mit einer Schlitzschraube, siehe Abbildung.
• Verbinden Sie die mitgelieferte Druckleitung pH auf der einen Seite mit der Druckseite (rechter Anschluss) der linken
Schlauchpumpe. Die andere Seite verbinden Sie mit dem oberen Injektionsstück der Messzelle. Achten Sie auf festen und
sicheren Sitz der Verbindungen.
• Verbinden Sie die mitgelieferte Druckleitung für ChloriLiquid oder BayroSoft auf der einen Seite mit der Druckseite der rechten
Schlauchpumpe. Die andere Seite verbinden Sie mit dem oberen Injektionsstück der Messzelle. Achten Sie auf festen und
sicheren Sitz der Verbindungen.
• Schließen Sie den Flow-Switch und den Temperatursensor (nur Pool Relax Sauerstoff) an. Achten Sie darauf, dass die Stecker in
die dafür vorgesehenen Buchsen gesteckt werden (siehe Aufkleber am Reglergehäuse und siehe Kapitel Anschlüsse am
Reglergehäuse).
2.5
Elektrischer Anschluss
Das System ist gemäß den geltenden Richtlinien konstruiert und aufgebaut. Es wurde vor Verlassen des Werks sorgfältig geprüft und
hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Ein gefahrloser Betrieb ist nur möglich, wenn alle in dieser Anleitung enthaltenen Hinweise beachtet werden. Die Installation sollte von
einem zugelassenen Elektrofachmann vorgenommen werden.
Die Versorgungsspannung für das Gerät darf 240V/50 Hz nicht übersteigen. Die zulässige Betriebstemperatur beträgt 0 bis 50
zulässige Luftfeuchtigkeit beträgt 0-90 %.
Achten Sie darauf, wie generell bei elektrischen Anschlüssen üblich, dass alle Steckverbindungen vor Wasser geschützt sind.
O
C, die zulässige Luftfeuchtigkeit beträgt 0-90 %.
