Doppelte Dosierpumpenverriegelung
Der Pool Relax ist mit einer doppelten Pumpenverriegelung ausgestattet, die ein Höchstmaß an Sicherheit bietet.
Zum einen sorgt der in der Messzelle befindliche Flow-Switch dafür, dass die Dosierpumpen nur dann eingeschaltet werden, wenn
ausreichend Wasser durch die Messzelle fließt.
Zum anderen werden die Dosierpumpen mit einer separaten Stromzuführung mit der Netzspannung versorgt. Diese Stromzuführung
muss unbedingt so geschaltet sein, dass die Dosierpumpen nur dann mit Strom versorgt werden, wenn die Umwälzpumpe läuft.
Somit ist selbst dann eine gefährliche Dosierung ausgeschlossen, wenn kein Durchfluss herrscht, d.h. das System ist doppelt
abgesichert.
Den Anschluss entnehmen Sie bitte dem Kapitel Anschlüsse am Reglergehäuse.
2.5.2
Erdung
Messwasserentnahme und –rückführung des Pool Relax sind mit einer Erdungsschraube versehen, die zum Ableiten möglicher
Potentiale auf dem Beckenwasser dient.
Hinweis:
einwandfrei funktioniert.
Bitte achten Sie prinzipiell darauf, dass auf das Wasser des Schwimmbades kein Fehlerstrom wirkt. Eine
professionelle Messung ist angeraten.
2.6
Installationsschemen
2.6.1
Anschluss Pool Relax Chlor
Die mitgelieferte Erdung MUSS installiert werden. Stellen Sie sicher, dass diese Erdung
Seite 8 von 43
Anleitung zum Pool Relax, V1.0

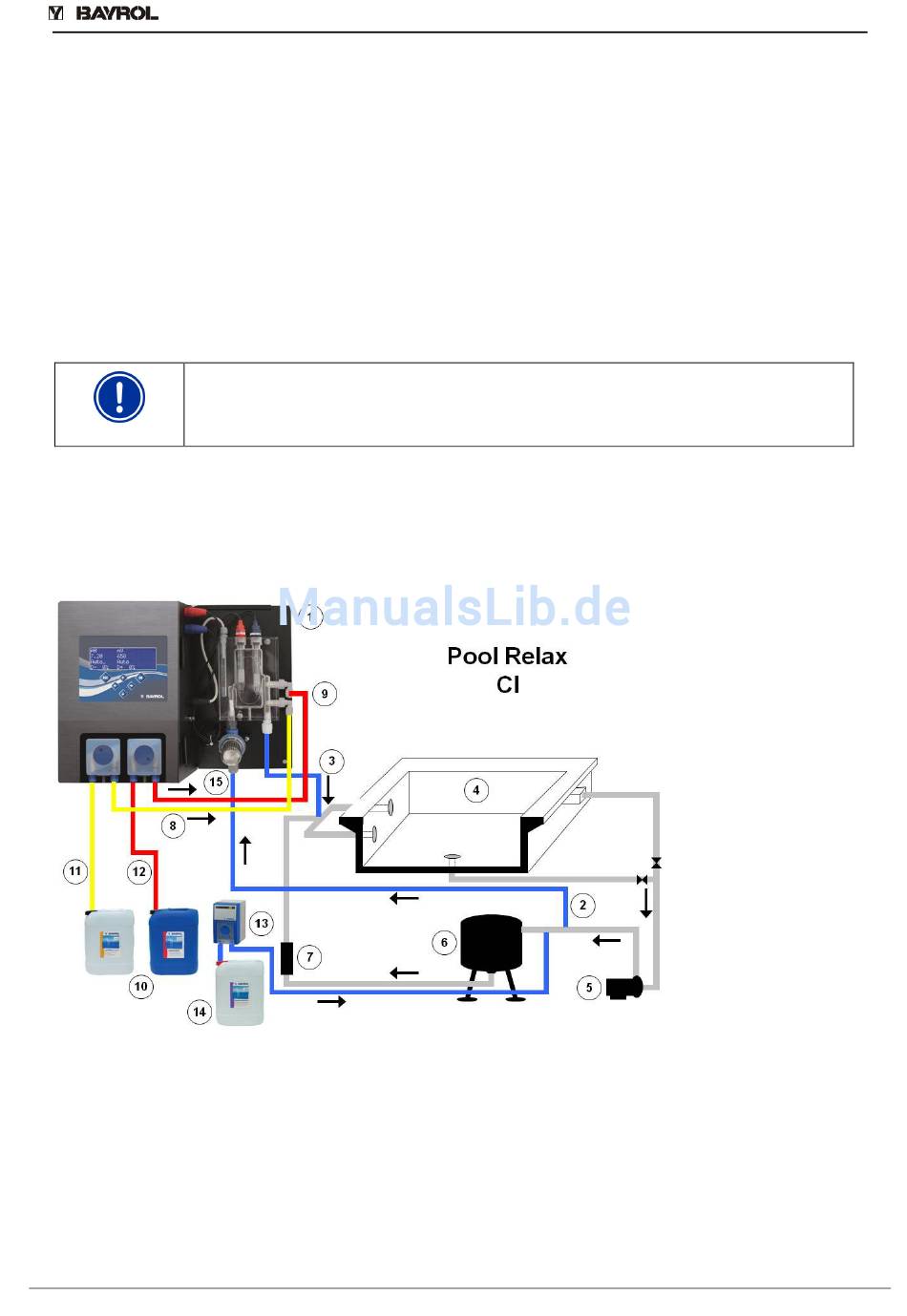

1 Pool Relax Chlor
2 Messwasserzuführung
3 Messwasserrückführung
4 Schwimmbecken
5 Umwälzpumpe
6 Sandfilter
7 Wärmetauscher
8 Druckleitung pH
9 Druckleitung ChloriLiquid
10 Gebinde für pH-Minus und
ChloriLiquid
11 Saugleitung pH-Minus
12 Saugleitung ChloriLiquid
13 Flockmatic (optional)
14 Kanister Quickflock Automatic+
(optional)
15 Vorfilter
