P R I M A A P P L I C A Z I O N E P E R I L M E D I C O / T E C N I C O
REGOLAZIONE DEGLI SNODI

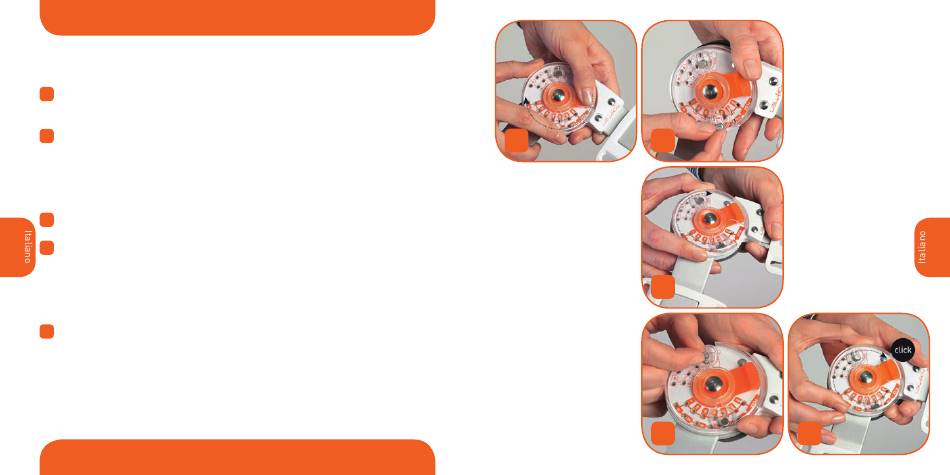

1 Premere il pulsante arancione e contemporaneamente ruotare il coperchio
trasparente (fig. A).
2 Regolare la flessione (fig. B):
• Portare l'apertura del coperchio in coincidenza del fermo della flessione
ed estrarre il perno
• Far ruotare il coperchio e il perno fino al foro con i gradi di flessione
(indicati sul meccanismo) desiderati ed inserirvi il perno
3 Ruotare nuovamente il coperchio (fig. C).
4 Regolare l'estensione (fig. D):
• Portare l'apertura del coperchio in coincidenza del fermo della estensione
ed estrarre il perno
• Far ruotare il coperchio e il perno fino al foro con i gradi di estensione
(indicati sul meccanismo) desiderati ed inserirvi il perno
5
Ruotare il coperchio fino allo scatto del pulsante arancione di sicurezza (fig. E).
A B
C
D E
