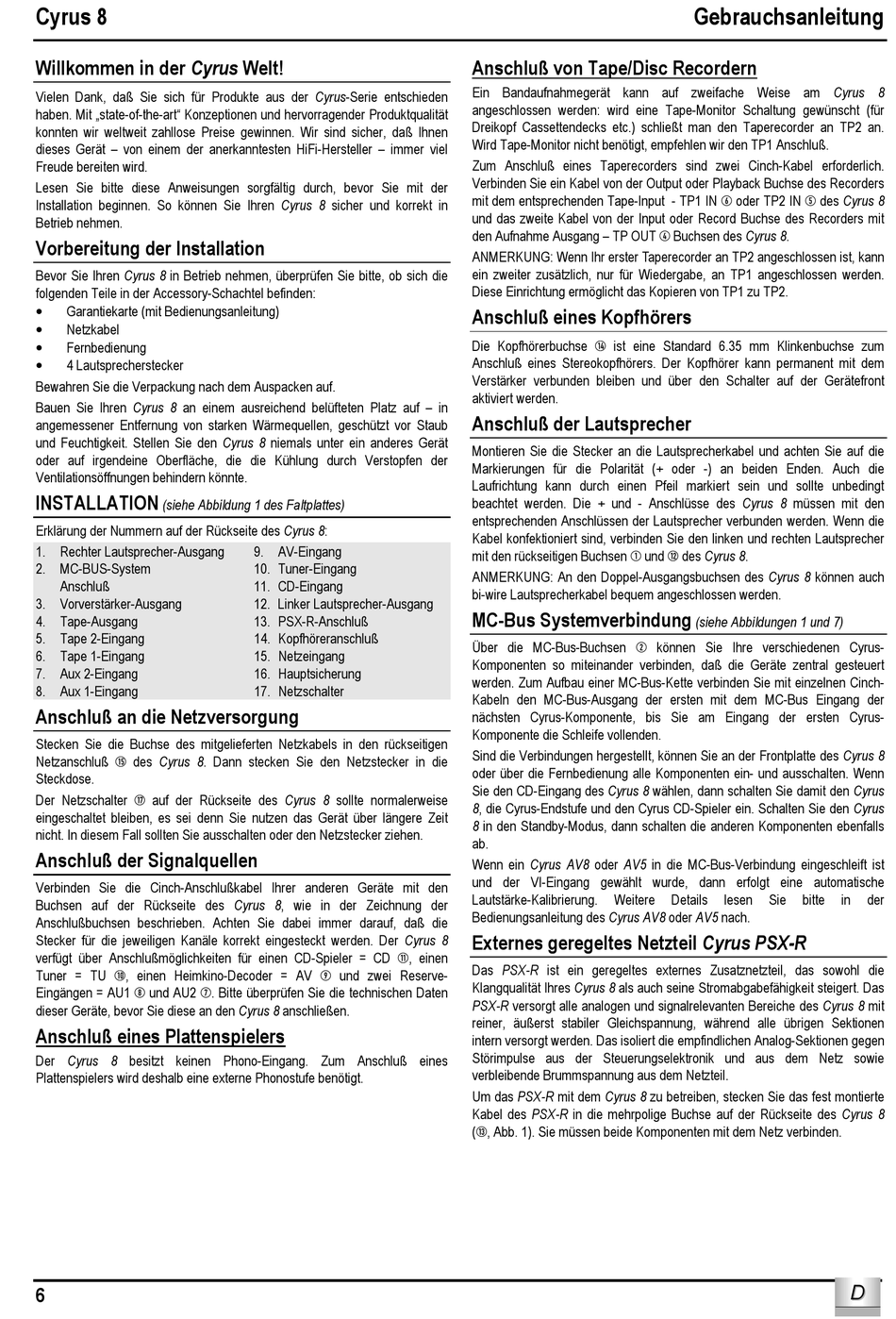

Cyrus 8
Willkommen in der Cyrus Welt!
Vielen Dank, daß Sie sich für Produkte aus der Cyrus-Serie entschieden
haben. Mit „state-of-the-art" Konzeptionen und hervorragender Produktqualität
konnten wir weltweit zahllose Preise gewinnen. Wir sind sicher, daß Ihnen
dieses Gerät – von einem der anerkanntesten HiFi-Hersteller – immer viel
Freude bereiten wird.
Lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie mit der
Installation beginnen. So können Sie Ihren Cyrus 8 sicher und korrekt in
Betrieb nehmen.
Vorbereitung der Installation
Bevor Sie Ihren Cyrus 8 in Betrieb nehmen, überprüfen Sie bitte, ob sich die
folgenden Teile in der Accessory-Schachtel befinden:
•
Garantiekarte (mit Bedienungsanleitung)
•
Netzkabel
•
Fernbedienung
•
4 Lautsprecherstecker
Bewahren Sie die Verpackung nach dem Auspacken auf.
Bauen Sie Ihren Cyrus 8 an einem ausreichend belüfteten Platz auf – in
angemessener Entfernung von starken Wärmequellen, geschützt vor Staub
und Feuchtigkeit. Stellen Sie den Cyrus 8 niemals unter ein anderes Gerät
oder auf irgendeine Oberfläche, die die Kühlung durch Verstopfen der
Ventilationsöffnungen behindern könnte.
INSTALLATION
(siehe Abbildung 1 des Faltplattes)
Erklärung der Nummern auf der Rückseite des Cyrus 8:
1. Rechter Lautsprecher-Ausgang
2. MC-BUS-System
Anschluß
3. Vorverstärker-Ausgang
4. Tape-Ausgang
5. Tape 2-Eingang
6. Tape 1-Eingang
7. Aux 2-Eingang
8. Aux 1-Eingang
Anschluß an die Netzversorgung
Stecken Sie die Buchse des mitgelieferten Netzkabels in den rückseitigen
Netzanschluß 1% des Cyrus 8. Dann stecken Sie den Netzstecker in die
Steckdose.
Der Netzschalter 1& auf der Rückseite des Cyrus 8 sollte normalerweise
eingeschaltet bleiben, es sei denn Sie nutzen das Gerät über längere Zeit
nicht. In diesem Fall sollten Sie ausschalten oder den Netzstecker ziehen.
Anschluß der Signalquellen
Verbinden Sie die Cinch-Anschlußkabel Ihrer anderen Geräte mit den
Buchsen auf der Rückseite des Cyrus 8, wie in der Zeichnung der
Anschlußbuchsen beschrieben. Achten Sie dabei immer darauf, daß die
Stecker für die jeweiligen Kanäle korrekt eingesteckt werden. Der Cyrus 8
verfügt über Anschlußmöglichkeiten für einen CD-Spieler = CD 1!, einen
Tuner = TU 1), einen Heimkino-Decoder = AV i und zwei Reserve-
Eingängen = AU1 h und AU2 g. Bitte überprüfen Sie die technischen Daten
dieser Geräte, bevor Sie diese an den Cyrus 8 anschließen.
Anschluß eines Plattenspielers
Der Cyrus 8 besitzt keinen Phono-Eingang. Zum Anschluß eines
Plattenspielers wird deshalb eine externe Phonostufe benötigt.
6
9. AV-Eingang
10. Tuner-Eingang
11. CD-Eingang
12. Linker Lautsprecher-Ausgang
13. PSX-R-Anschluß
14. Kopfhöreranschluß
15. Netzeingang
16. Hauptsicherung
17. Netzschalter
Anschluß von Tape/Disc Recordern
Ein Bandaufnahmegerät kann auf zweifache Weise am Cyrus 8
angeschlossen werden: wird eine Tape-Monitor Schaltung gewünscht (für
Dreikopf Cassettendecks etc.) schließt man den Taperecorder an TP2 an.
Wird Tape-Monitor nicht benötigt, empfehlen wir den TP1 Anschluß.
Zum Anschluß eines Taperecorders sind zwei Cinch-Kabel erforderlich.
Verbinden Sie ein Kabel von der Output oder Playback Buchse des Recorders
mit dem entsprechenden Tape-Input - TP1 IN f oder TP2 IN e des Cyrus 8
und das zweite Kabel von der Input oder Record Buchse des Recorders mit
den Aufnahme Ausgang – TP OUT d Buchsen des Cyrus 8.
ANMERKUNG: Wenn Ihr erster Taperecorder an TP2 angeschlossen ist, kann
ein zweiter zusätzlich, nur für Wiedergabe, an TP1 angeschlossen werden.
Diese Einrichtung ermöglicht das Kopieren von TP1 zu TP2.
Anschluß eines Kopfhörers
Die Kopfhörerbuchse 1$ ist eine Standard 6.35 mm Klinkenbuchse zum
Anschluß eines Stereokopfhörers. Der Kopfhörer kann permanent mit dem
Verstärker verbunden bleiben und über den Schalter auf der Gerätefront
aktiviert werden.
Anschluß der Lautsprecher
Montieren Sie die Stecker an die Lautsprecherkabel und achten Sie auf die
Markierungen für die Polarität (+ oder -) an beiden Enden. Auch die
Laufrichtung kann durch einen Pfeil markiert sein und sollte unbedingt
beachtet werden. Die + und - Anschlüsse des Cyrus 8 müssen mit den
entsprechenden Anschlüssen der Lautsprecher verbunden werden. Wenn die
Kabel konfektioniert sind, verbinden Sie den linken und rechten Lautsprecher
mit den rückseitigen Buchsen a und 1@ des Cyrus 8.
ANMERKUNG: An den Doppel-Ausgangsbuchsen des Cyrus 8 können auch
bi-wire Lautsprecherkabel bequem angeschlossen werden.
MC-Bus Systemverbindung
Über die MC-Bus-Buchsen b können Sie Ihre verschiedenen Cyrus-
Komponenten so miteinander verbinden, daß die Geräte zentral gesteuert
werden. Zum Aufbau einer MC-Bus-Kette verbinden Sie mit einzelnen Cinch-
Kabeln den MC-Bus-Ausgang der ersten mit dem MC-Bus Eingang der
nächsten Cyrus-Komponente, bis Sie am Eingang der ersten Cyrus-
Komponente die Schleife vollenden.
Sind die Verbindungen hergestellt, können Sie an der Frontplatte des Cyrus 8
oder über die Fernbedienung alle Komponenten ein- und ausschalten. Wenn
Sie den CD-Eingang des Cyrus 8 wählen, dann schalten Sie damit den Cyrus
8, die Cyrus-Endstufe und den Cyrus CD-Spieler ein. Schalten Sie den Cyrus
8 in den Standby-Modus, dann schalten die anderen Komponenten ebenfalls
ab.
Wenn ein Cyrus AV8 oder AV5 in die MC-Bus-Verbindung eingeschleift ist
und der VI-Eingang gewählt wurde, dann erfolgt eine automatische
Lautstärke-Kalibrierung.
Weitere
Bedienungsanleitung des Cyrus AV8 oder AV5 nach.
Externes geregeltes Netzteil Cyrus PSX-R
Das PSX-R ist ein geregeltes externes Zusatznetzteil, das sowohl die
Klangqualität Ihres Cyrus 8 als auch seine Stromabgabefähigkeit steigert. Das
PSX-R versorgt alle analogen und signalrelevanten Bereiche des Cyrus 8 mit
reiner, äußerst stabiler Gleichspannung, während alle übrigen Sektionen
intern versorgt werden. Das isoliert die empfindlichen Analog-Sektionen gegen
Störimpulse aus der Steuerungselektronik und aus dem Netz sowie
verbleibende Brummspannung aus dem Netzteil.
Um das PSX-R mit dem Cyrus 8 zu betreiben, stecken Sie das fest montierte
Kabel des PSX-R in die mehrpolige Buchse auf der Rückseite des Cyrus 8
(s, Abb. 1). Sie müssen beide Komponenten mit dem Netz verbinden.
Gebrauchsanleitung
(siehe Abbildungen 1 und 7)
Details
lesen
Sie
bitte
in
der
D
D
