Montážní návod
Instalace, elektrické připojení a první uvedení do provozu smí provádět
pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny
k montáži na stěnu a strop. Jiný způsob montáže musí být konzultován
s výrobcem.
Montáž na strop
•
Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte
tužkou otvory dle otvorů na rámu.
•
Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel zasuňte do montážního rámu.
Montáž na stěnu
•
Označte místa otvorů dle tabulky (obr. 4), vyvrtejte otvory, vsuňte hmož-
dinky a zašroubujte šroub, tak aby nebyl úplně zašroubován, vyčníval asi
5mm.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel nasuňte na šrouby.

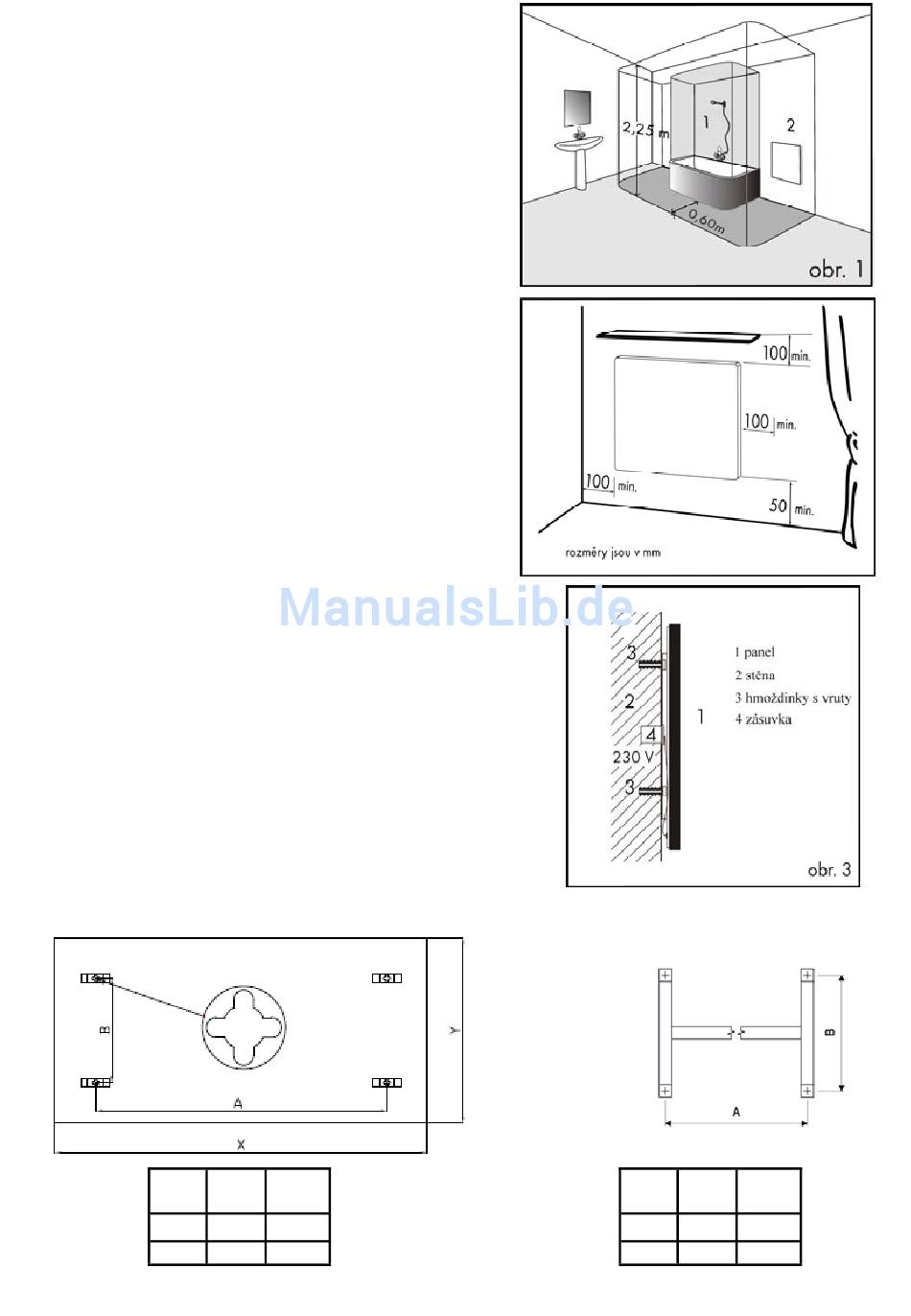

Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm,
doporučeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimál-
ně 100 mm a směrem nahoru minimálně 100 mm (viz. obr. 2).
V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701 a
smí být umístěn v souladu s obr. 1.
Panel je zařízení třídy II , krytí IP 44. Panel nesmí být umístěn přímo pod
zásuvkou elektrického proudu.
W
300
600
2
A B
(mm) (mm)
335 360 obr.4
935 360
Montážní rám
W
(mm)
300 340
600 935
obr.2
A B
(mm)
280
280
