DE
Installation der Ladestation
2. Entfernen Sie die Abdeckkappen an der Ober-
und Unterseite
3. Lösen Sie die vier Schrauben an den Ecken
4. Nehmen Sie den Deckel von der Ladestation ab
Anbringung der Ladestation

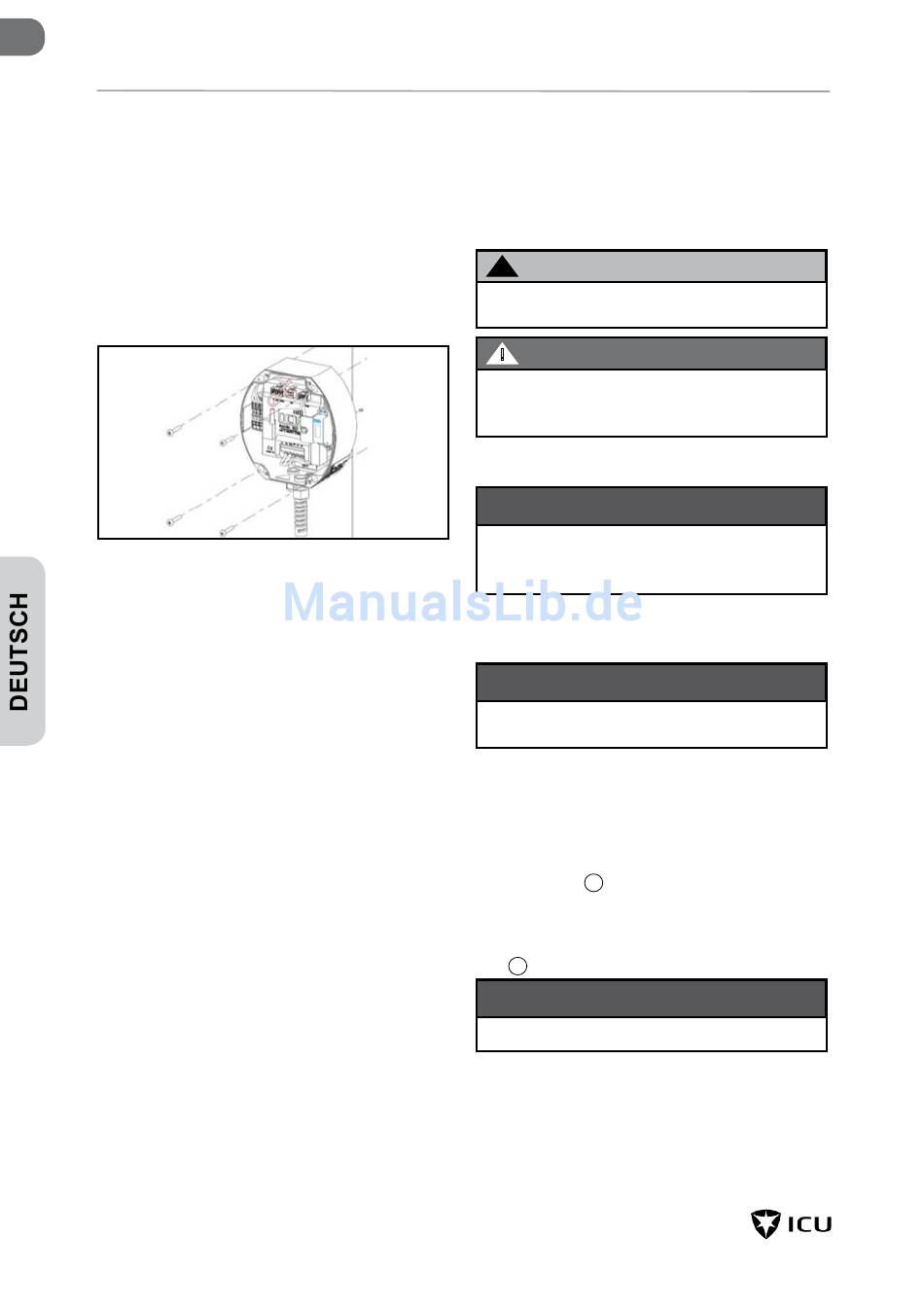

Abb. 1: Wandmontage der Ladestation
1. Setzen Sie die passenden Dübel in die vier
Löcher ein
2. Schrauben Sie das Gehäuse an der Mauer mit
vier Schrauben fest
8
3.4 Elektrische Installation
!
ACHTUNG!
Lesen und beachten Sie alle Sicherheitshinwei-
se in dieser Anleitung!
!
GEFAHR!
Die elektrische Anlage muss während aller Mon-
tage- und Wartungsarbeiten von der Stromver-
sorgung getrennt sein!
1. Schieben Sie die Spannhülsen über die anzu-
schließenden Zufuhr- und festen Kabel
HINWEIS
Die Spannhülse M20 ist für die Zufuhrleitung be-
stimmt und die Spannhülse M20 mit Knicksiche-
rung für das feste Kabel.
2. Stecken Sie das Zufuhrkabel und das feste
Kabel mit den Spannhülsen durch die Öffnun-
gen in der Ladestelle
HINWEIS
Achten Sie darauf, dass ca. 80 mm Kabel in der
Ladestelle verfügbar sind.
3. Entfernen Sie mit einer Abisolierzange die
Ummantelung des Zufuhr- und festen Kabels,
sodass die Adern weit genug freiliegen, um in
die Anschlussklemmen montiert zu werden
4. Schließen Sie das eingeführte feste Kabel an
an den Ausgängen PE, N und L des IB275-
Moduls an (
im Cover links)
10
5. Verbinden Sie die roten Kommunikationskabel
6. Schließen Sie nun das Zufuhrkabel an die
dafür vorgesehenen Anschlussklemmen an
(
im Cover links)
9
HINWEIS
Montieren Sie die Erdung immer als erstes.
7. Drehen Sie die Spannhülsen fest
8. Schrauben Sie den Deckel am Gehäuse fest.
Achten Sie darauf, dass das rote Kabel nicht
eingeklemmt wird
