Attenzione: i numeri indicati fra parentesi si riferiscono ai componenti indicati sulla scheda
allegata al manuale d'uso, raffigurante tutti i componenti del prodotto.
6

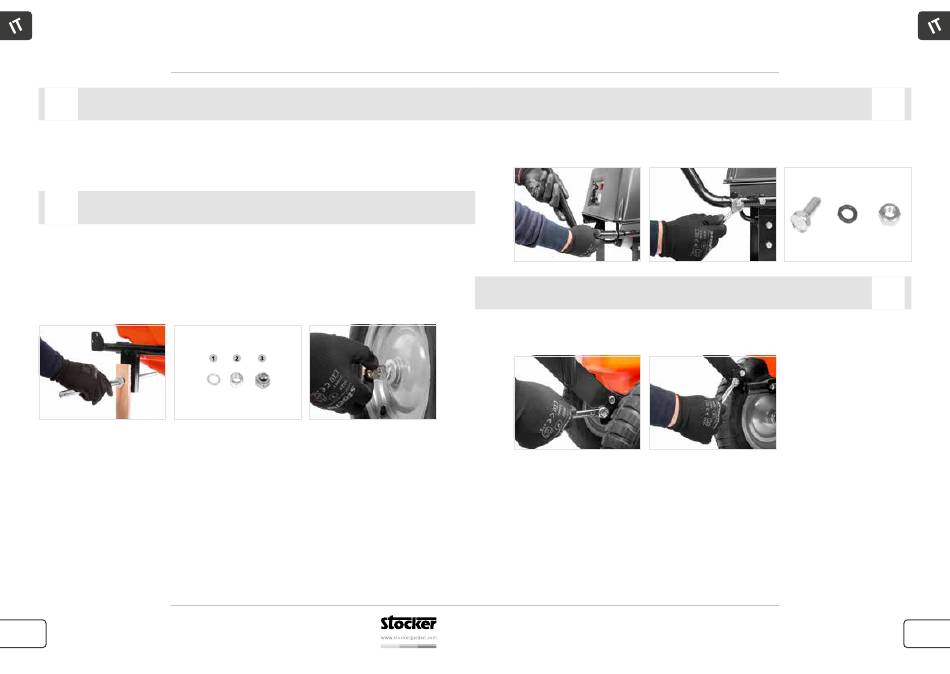

Inserire l'asse (33) nel carrello, infilare la rondella (31) e applicare le ruote (32) ai due estremi.
Nel montaggio delle ruote, assicurarsi che la valvola di gonfiaggio non sia rivolta verso l'interno
(verso la pompa) ma verso l'esterno.
Bloccare ciascuna ruota inserendo l'anello blocca dado (30), seguito dal dado (29) e dal dado
cieco (99).
Ordine di inserimento
12
Art. 301 / Art. 302
Pompa a carriola a batteria 40 l e 60 l

Montaggio

Montaggio delle ruote

Art. 301 / Art. 302
Pompa a carriola a batteria 40 l e 60 l

Montaggio dei manici

Inserire il manico (42) nell'apposito invito sul telaio e fissarlo utilizzando due bulloni lunghi (21)
con dado autobloccante (38).

Montaggio del supporto per l'avvolgitubo

Fissare il supporto (79) con due bulloni con dado per lato, utilizzando gli anelli blocca dado (30)
come mostrato nella foto.
Per ulteriori informazioni sul prodotto si prega di contattare info@stockergarden.com.
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
