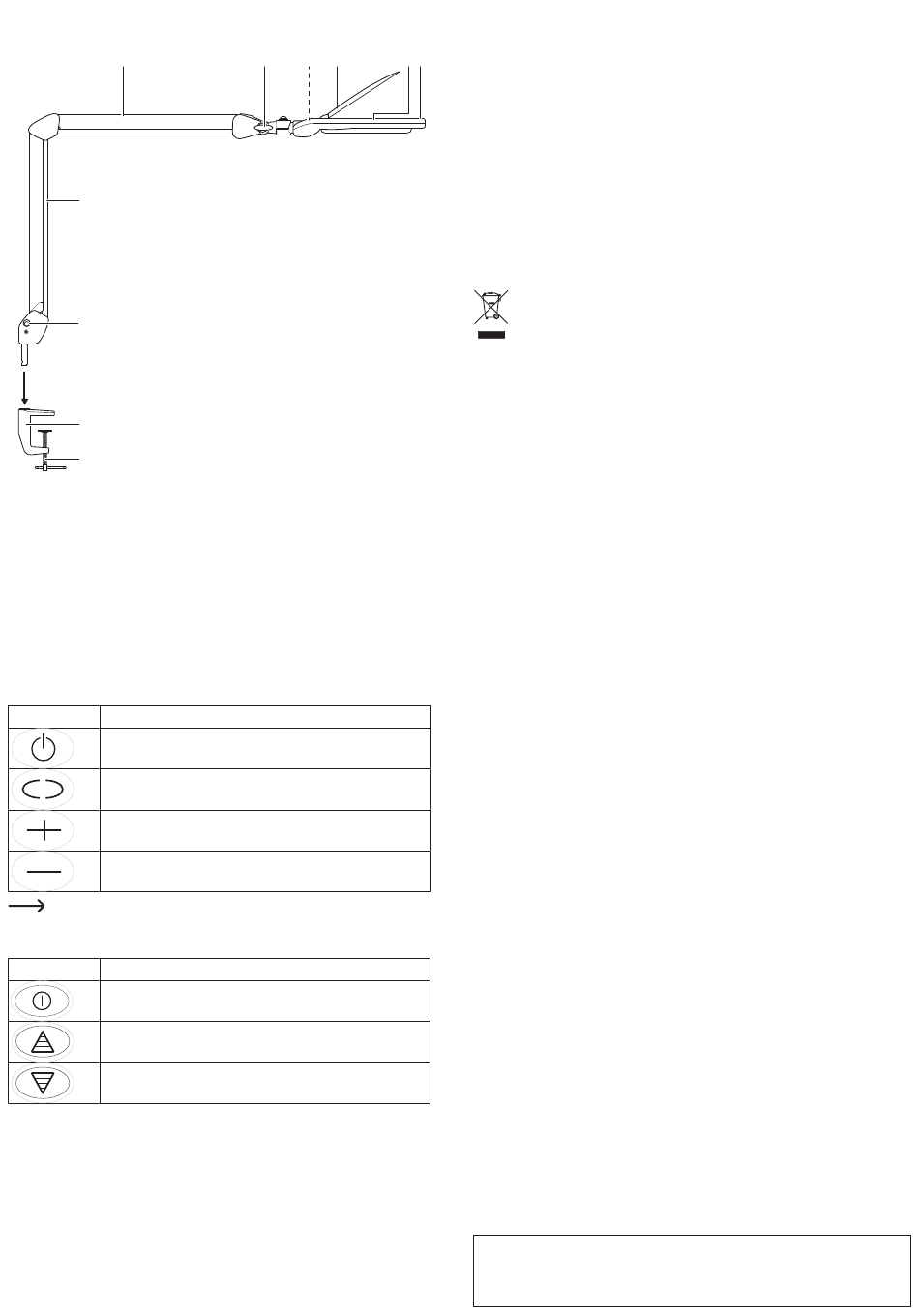

Bedienelemente
1
7
8
9
10
Montage
• Bringen Sie die Klemmhalterung an eine geeignete Oberfläche (z. B. Tisch oder Werkbank)
an.
• Ziehen Sie die Klemmschraube an, bis die Zwinge fest anliegt und nicht mehr bewegt werden
kann.
• Stecken Sie den Fuß der Lupenleuchte in die Klemmhalterung.
• Stellen Sie am oberen Leuchtenteil die gewünschte Position ein und ziehen Sie ihn mit der
Flügelschraube fest.
LED-Bedienfeld
a) Best.-Nr. 1582586
Bedienelement Beschreibung
Ein-/Ausschalten
Farbtemperatur ändern
(kühl, warm)
Helligkeit erhöhen
Helligkeit verringern
Zum dauerhaften Verstellen der Helligkeit den Helligkeitsregler gedrückt halten, für
Feineinstellungen nur einmal kurz antippen.
b) Best.-Nr. 1601088
Bedienelement Beschreibung
Ein-/Ausschalten
Helligkeit erhöhen
Helligkeit verringern

Betrieb

• Stecken Sie den Netzstecker in eine gewöhnliche Steckdose.
• Klappen Sie die Abdeckung auf.
• Schalten Sie das Gerät ein.
• Stellen Sie die LED-Leuchte ein. Siehe Abschnitt "LED-Bedienfeld".
• Schalten Sie das Produkt nach dem Gebrauch aus und klappen Sie die Abdeckung herunter.
Pflege und Reinigung
• Ziehen Sie den Gerätestecker vor dem Reinigen aus der Steckdose.
• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
2 3 4
1 Oberer Schwenkarm
2 Verschlussschraube Schwenkarm
3 LED-Bedienfeld
4 Rastende Linsenabdeckung
5 Linse
6 Hebel (nur Bestell-Nr. 1582586)
7 Unterer Schwenkarm
8 Ladeanschluss 220 – 240 V/AC, 50 Hz
9 Klemmhalterung
10 Schraubklemme
chemische Lösungsmittel, da diese in das Gehäuse eindringen und die Funktionsfähigkeit
beeinträchtigen können.
• Das Produkt erfordert keine Wartung, nehmen Sie es nicht auseinander. Lassen Sie
5 6
Wartungs- oder Reparaturarbeiten nur nur von einer Fachwerkstatt ausführen.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
• Zum Reinigen der Linsen eignet sich auch ein Brillenputztuch. Alternativ können Sie ein
trockenes, sauberes, weiches und fusselfreies Tuch oder ein Staubtuch verwendet. Bei
Bedarf können Sie das Tuch mit etwas lauwarmem Wasser anfeuchten.
• Beim Reinigen der Linse mit einem Reinigungsmittel ist darauf zu achten, dass der Reiniger
nicht direkt auf die Linse aufgetragen wird. Tragen Sie das Reinigungsmittel immer zuerst
direkt auf das Tuch auf.
• Üben Sie beim Abwischen nicht zu viel Druck auf die Linse oder das Gehäuse aus, um ein
Verkratzen zu vermeiden.
• Die LEDs sind fest eingebaut und nicht austauschbar.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
a) Best.-Nr. 1582586
Betriebsspannung ......................... 220 – 240 V/AC, 50 Hz
Energieverbrauch ......................... 10 W
Leuchtmittel .................................. 96 x 0,2 W SMD LEDs
Lebensdauer ................................. 20000 h
Lichtstrom ..................................... 550 lm
Farbtemperatur ............................. 2700 - 3300 K (warmweiß) / 6000 - 7000 K (kaltweiß)
Linsengröße .................................. Ø 125 mm
Linsenmaterial .............................. Glas
Vergrößerungsfaktor ..................... 1,75-fach
Klemmung .................................... max. 50 mm
Schutzart ...................................... IP20
Betriebs-/Lagerbedingungen ........ -10 bis +40 °C, < 95 % rF
Länge des Schwenkarms ............. 2 x 400 mm
Abmessungen (L x B x H ) ............ 1280 x 225 x 40 mm
Gewicht ......................................... 2,37 kg
b) Best.-Nr. 1601088
Betriebsspannung ......................... 220 – 240 V/AC, 50 Hz
Energieverbrauch ......................... Max. 11 W
Leuchtmittel .................................. 60 x 0,2 W SMD LEDs
Lebensdauer ................................. 20000 h
Lichtstrom ..................................... 650 lm
Farbtemperatur ............................. 6000 - 7000 K (kaltweiß)
Linsengröße .................................. Ø 125 mm
Linsenmaterial .............................. Glas
Vergrößerungsfaktor ..................... 1,75-fach
Klemmung .................................... max. 50 mm
Schutzart ...................................... IP20
Betriebs-/Lagerbedingungen ........ -10 bis +40 °C, < 95 % rF
Länge des Schwenkarms ............. 2 x 400 mm
Abmessungen (L x B x H ) ............ 1250 x 205 x 25 mm
Gewicht ......................................... 2,43 kg
