Led-Anzeigen - Entes Gemo Schnellstartanleitung

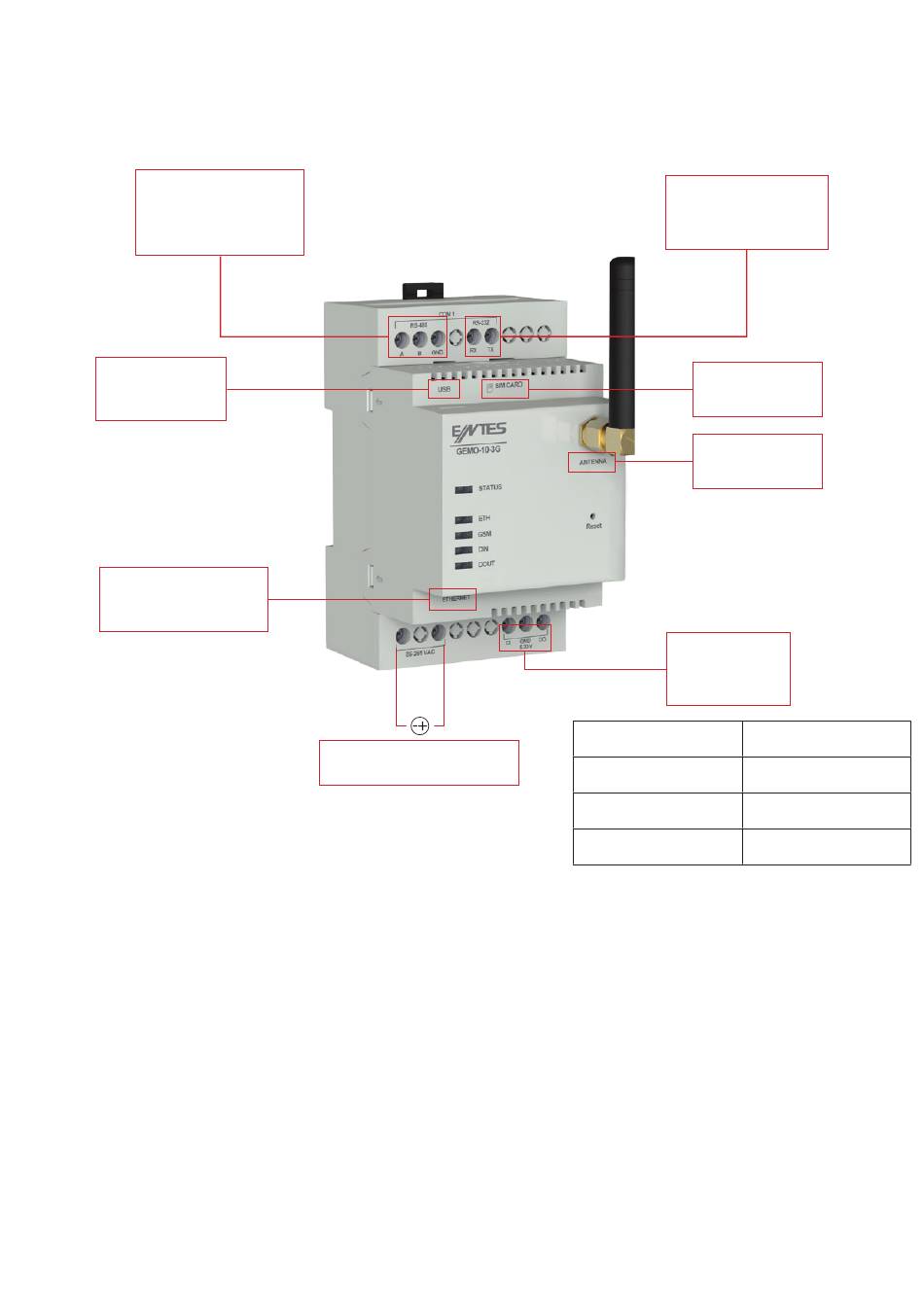

Geräteanschluss
Führen Sie den MODBUS-Anschluss des Geräts durch und stellen Sie Ihren Ethernet-Anschluss her.
Setzen Sie die SIM-Karte Ihres Anschlusses in den Steckplatz des Geräts ein. Der Versorgungsbere-
ich des Geräts beträgt 85-265 VAC/DC. Versorgen Sie das Gerät mit einer für den Versorgungsbere-
ich geeigneten Spannung.
RS-485
A(+)B(-)
PC
Micro USB
Ethernet
(Für Modelle mit
Ethernet-Anschluss)

LED-Anzeigen

Status LED
Rot - Leuchtet ständig: Das Gerät ist eingeschaltet, hat aber noch keine IP empfangen, so dass Sie nicht auf
die WEB-Schnittstelle zugreifen können.
Grün - Leuchtet ständig: Das Gerät ist eingeschaltet, IP wurde empfangen. Sie können sich mit der
WEB-Schnittstelle verbinden.
Weißer Blinker: Zurücksetzen auf die Werkseinstellungen.
Gelb- Leuchtet ständig: USB angeschlossen
Rotes und blaues Blinken: Es liegt eine Störung im Gerät vor. Wenden Sie sich an den ENTES-Kundendienst.
Ethernet LED
Ständig: Verbindung hergestellt.
Blinker: Verbindung hergestellt, Kommunikation läuft.
Licht aus: Die Verbindung konnte nicht hergestellt werden.
GSM LED
Ständig: Verbindung hergestellt.
Signalstärke-Blinker: Die Anzahl der blinkenden grünen LEDs zeigt die Signalstärke an. Insgesamt gibt es
5 Stufen.
Langsames Blinken: Die SIM-Karte ist nicht eingelegt.
Licht aus: Die Verbindung konnte nicht hergestellt werden.
GND
85-265 VAC / DC
RS-232
RX TX
SIM-Karte
Antenne
Digital I/O
Schnittstelle Betriebsbereich
Geräteversorgung
85-265 VAC/DC
Digitaler Eingang
5-30 VDC
Digitaler Ausgang
5-30 VDC
Anschluss und insbesondere Modell können variieren.
